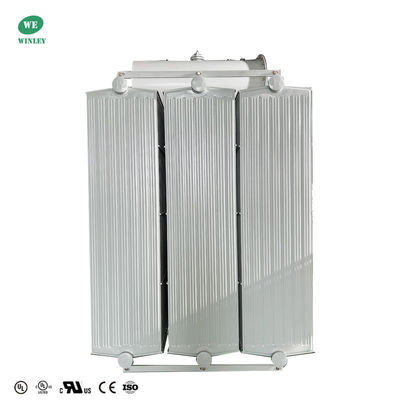

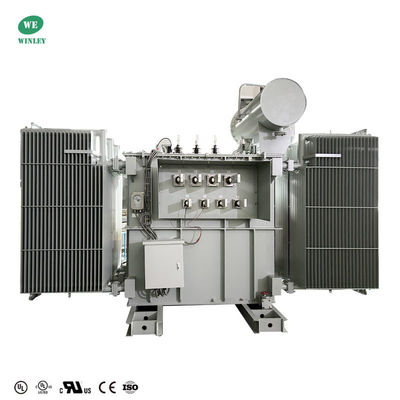

6500 KVA সাবস্টেশন পাওয়ার ট্রান্সফরমার, 480V থেকে 13800V পর্যন্ত স্টেপ-আপ, ডাবল-স্প্লিট সোলার ট্রান্সফরমার

ব্র্যান্ড নাম:	WINLEY
মডেল নম্বর:	S-6500/13.8
MOQ:	1 ইউনিট
মূল্য:	$1000-$150000
প্যাকেজিংয়ের বিবরণ:	প্লাইউড কেস
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE,ISO

টাইপ:

সাবস্টেশন ট্রান্সফরমার

অপারেশন:

স্টেপ-আপ

ক্ষমতা:

6500Kva

প্রাথমিক ভোল্টেজ:

480Y/277-480Y/277

মাধ্যমিক ভোল্টেজ:

13800V

ভেক্টর গ্রুপ:

Dyn11,yn11

কুলিং ক্লাস:

ওনান; স্ব-কুলেড

স্ট্যান্ডার্ড:

আইইসি 60076

যোগানের ক্ষমতা:

500set/মাস

বিশেষভাবে তুলে ধরা:

6500KVA সাবস্টেশন ট্রান্সফরমার

480V থেকে 13800V পাওয়ার ট্রান্সফরমার

DIN11

yn11 তেল প্রকারের ট্রান্সফরমার

পণ্যের বর্ণনা

6500 Kva সাবস্টেশন পাওয়ার ট্রান্সফরমার স্টেপ-আপ 480V থেকে 13800V ডাবল-স্প্লিট সোলার ট্রান্সফরমার

একটি সোলার ডাবল-স্প্লিট স্টেপ-আপ ট্রান্সফরমার হল একটি বিশেষায়িত ট্রান্সফরমার যা সৌর বিদ্যুৎ সিস্টেমের জন্য তৈরি করা হয়েছে। এটি সৌর প্যানেল (বা একটি ইনভার্টার) থেকে আসা কম-ভোল্টেজের আউটপুটকে গ্রিড সংযোগ বা শক্তি সঞ্চয়ের জন্য উপযুক্ত উচ্চতর ভোল্টেজে উন্নীত করতে দ্বৈত বিভক্ত উইন্ডিং ব্যবহার করে। ট্রান্সফরমারটি দুটি পৃথক উইন্ডিং জুড়ে ইনপুটকে বিভক্ত করে এবং বৈদ্যুতিক বিচ্ছিন্নতা বজায় রেখে এটিকে বৃদ্ধি করে, যার ফলে দক্ষতা এবং নিরাপত্তা উভয়ই বৃদ্ধি পায়।

সাবস্টেশন ট্রান্সফরমারের প্রধান ডেটা

নং।	বিশেষত্ব	ইউনিট	স্পেসিফিকেশন
1	প্রকার	~	তেল নিমজ্জিত, সংরক্ষক প্রকার
2	রেটেড পাওয়ার	kVA	6500
3	পাওয়ার 1	kVA	3700KVA, সর্বোচ্চ কারেন্ট 6000A
4	পাওয়ার 2	kVA	2800KVA, সর্বোচ্চ কারেন্ট 4500A
5	ফেজের সংখ্যা	~	3
6	প্রাথমিক ভোল্টেজ	V	480Y/277-480Y/277
7	প্রাথমিক সংযোগ 1	~	(4) 16-ছিদ্রযুক্ত স্পেড
8	প্রাথমিক সংযোগ 2	~	(4) 12-ছিদ্রযুক্ত স্পেড
9	গৌণ ভোল্টেজ	V	13800
10	গৌণ সংযোগ	~	(3) 15kV চীনামাটির বাসিং
11	ট্যাপিং প্রকার	~	অফ সার্কিট
12	ট্যাপিং পরিসীমা	%	±2*2.5%
13	কুলিং পদ্ধতি	~	ONAN
14	রেটেড ফ্রিকোয়েন্সি	Hz	60
15	ভেক্টর গ্রুপ	~	Dyn11,yn11
16	ইনসুলেশন ক্লাস	~	A
17	আর্দ্রতা তাপমাত্রা	℃	-10 থেকে 40 পর্যন্ত
18	তাপমাত্রা বৃদ্ধি	K	65

সাবস্টেশন পাওয়ার ট্রান্সফরমারের অঙ্কন

ডাবল-স্প্লিট ট্রান্সফরমারের বৈশিষ্ট্য

উন্নত তাপ বিতরণ - কোর এবং উইন্ডিংকে দুটি প্রতিসম অংশে বিভক্ত করা তাপ উৎপাদনকে সমান করে, হট স্পট হ্রাস করে এবং শীতলকরণ উন্নত করে—উচ্চ-তাপমাত্রার PV পরিবেশে নির্ভরযোগ্য অপারেশনের জন্য গুরুত্বপূর্ণ।
ভালো সমান্তরাল অপারেশন - প্রতিটি অংশ স্বাধীনভাবে বা একসাথে চলতে পারে, নমনীয় লোড শেয়ারিং সক্ষম করে এবং একটি অংশ অফলাইনে থাকলে ট্রান্সফরমারটিকে কাজ চালিয়ে যেতে দেয়, যা অপ্রয়োজনীয়তা এবং উপলব্ধতা বৃদ্ধি করে।
সহজ পরিবহন এবং ইনস্টলেশন - ছোট, হালকা উপাদানগুলি দূরবর্তী বা পার্বত্য স্থানে সরানো সহজ, এবং অন-সাইট অ্যাসেম্বলি সহজ—বিশেষ করে প্রিফেব্রিকেটেড বা স্কিড-মাউন্টেড স্টেশনগুলির জন্য।
স্থান-সংরক্ষণ এবং মডুলার - বিভক্ত নকশা কমপ্যাক্ট লেআউট সমর্থন করে (সমান্তরাল বা এল-আকৃতির), যা স্থান-সীমাবদ্ধ, মডুলার সাবস্টেশনগুলির জন্য উপযুক্ত করে তোলে।
কম ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স (EMI) - দুটি অংশের মধ্যে ভারসাম্যপূর্ণ চৌম্বকীয় প্রবাহ এবং কারেন্ট ইলেক্ট্রোম্যাগনেটিক শব্দ হ্রাস করে, EMC প্রয়োজনীয়তাগুলির সাথে সম্মতি প্রদান করে।
রক্ষণাবেক্ষণের নমনীয়তা - পাওয়ার সরবরাহ বন্ধ না করে কিছু সময় একপাশ পরিদর্শন বা আংশিক রক্ষণাবেক্ষণের জন্য অফলাইনে নেওয়া যেতে পারে—ডেটা সেন্টার বা পুনর্নবীকরণযোগ্য হাবের মতো গুরুত্বপূর্ণ সাইটগুলির জন্য মূল্যবান।

অ্যাপ্লিকেশন

বৃহৎ ফটোভোলটাইক পাওয়ার প্ল্যান্টগুলি 500 কিলোওয়াটকে মৌলিক জেনারেশন ইউনিট হিসাবে ব্যবহার করে এবং 500 কিলোওয়াট ইনভার্টারগুলি বাজারের মান। প্রিফেব্রিকেটেড (বক্স-টাইপ) সাবস্টেশনের সাথে ইনভার্টার সংযোগ করা PV সিস্টেমের একটি গুরুত্বপূর্ণ পদক্ষেপ, তাই নকশাকে প্রযুক্তিগত soundness এর সাথে খরচ নিয়ন্ত্রণের ভারসাম্য বজায় রাখতে হবে। ডাবল-স্প্লিট ট্রান্সফরমার তাই একটি আদর্শ ভোল্টেজ-বুস্টিং সমাধান প্রদান করে।

পণ্যের স্পেসিফিকেশন

kVA	HV	LV	প্রস্থ(মিমি)	দৈর্ঘ্য(মিমি)	উচ্চতা(মিমি)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000V	415V	1700	1700	1650
750kVA	11000V	433V	1850	1845	1465
1000kVA	14400V	415/240V	1085	1860	1570
1200kVA	13800V	240V	2450	1850	1820
1500kVA	24940V	600V	1800	1880	1895
2000kVA	7200V	600GrdY/346	1766	2680	1982
2000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000V	415V	1600	2330	1920
3000kVA	22800V	415/240V	2130	3500	1910
3750kVA	44000V	600V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200V	3780	1850	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
