| ব্র্যান্ড নাম: | WINLEY |
| মডেল নম্বর: | SCB10-5600/35 |
| MOQ: | 1 একক |
| মূল্য: | $10000-$100000 |
| প্যাকেজিংয়ের বিবরণ: | প্লাইউড কেস |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |

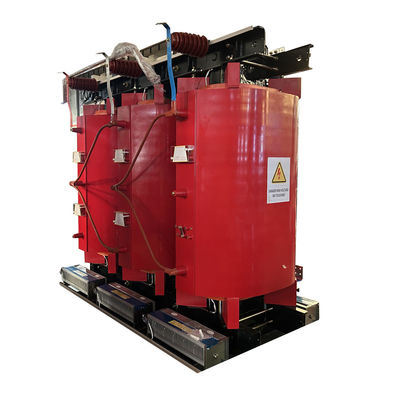

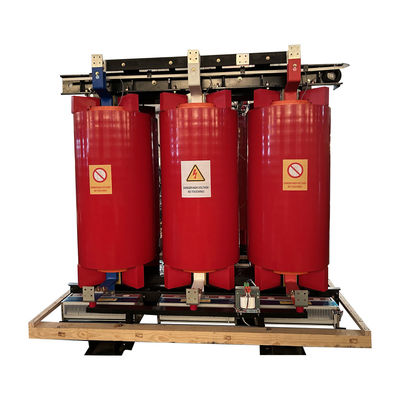

শুষ্ক টাইপ ট্রান্সফরমার 33kv স্টেপ ডাউন বৈদ্যুতিক বিতরণ ট্রান্সফরমার 5600kva জন্য ঢালাই রজন কয়েল
শুকনো ট্রান্সফরমারের বৈশিষ্ট্য
1) আর্দ্রতা-প্রতিরোধী এবং জারা-প্রতিরোধী ক্ষমতা, এবং এটি 100% আর্দ্রতায় স্বাভাবিকভাবে চালিত হতে পারে,বিশেষত চরম পরিবেশের অবস্থার মধ্যে কাজ করার জন্য।
2) হ্রাস, ছোট স্থানীয় স্রাব, ছোট গোলমাল, এবং শক্তিশালী তাপ অপসারণ ক্ষমতা, নামমাত্র লোড অপারেশন 150% চালাতে পারেন।
3) উচ্চ ঢালাই coil মোট যান্ত্রিক শক্তি আকস্মিক শর্ট সার্কিট প্রতিরোধ ক্ষমতা।
4) নিরাপদ, অগ্নি প্রতিরোধ, কোন দূষণ, লোড কেন্দ্রে সরাসরি ইনস্টল করা যেতে পারে।
5) সহজ রক্ষণাবেক্ষণ এবং ইনস্টলেশন, কম ব্যাপক অপারেটিং খরচ।
কাঠামোগত বৈশিষ্ট্য
1)ইস্পাতের কোরটি উচ্চমানের সিলিকন স্টিল শীট থেকে তৈরি। ট্রান্সফরমারের কম ক্ষতি এবং জারা প্রতিরোধের জন্য পৃষ্ঠটি অ্যান্টি-জারা এবং ভাল তাপ অপসারণের সাথে আবৃত।
২) উচ্চ ভোল্টেজ মোড়কটি একটি স্ট্রিপ কন্ডাক্টর ((অ্যালুমিনিয়াম বা তামা) এবং ডাবল স্তর নিরোধক সহ একটি ক্রমাগত ড্রপ ডাউন ডিস্ক রয়েছে।
3) নিম্ন-ভোল্টেজ উত্তোলন অ্যালুমিনিয়াম বা তামার ফয়েল থেকে তৈরি এবং ইপোক্সি রজন দিয়ে প্রাক-প্রসারিত নিরোধক ফয়েল দিয়ে ঘূর্ণিত হয়।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
৫) ভ্যাকুয়াম কাস্টিং চেম্বারে, রজনটি ছাঁচের মধ্যে ঢেলে দেওয়া হয় যাতে এটি শক্ত হয় এবং একটি উচ্চ-শক্তিযুক্ত FRP শরীরের কাঠামো গঠন করে।

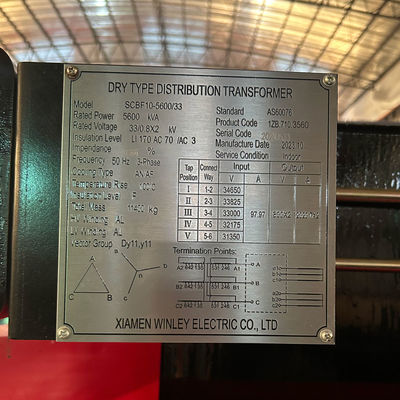

মূল তথ্য
| প্রকার | শুষ্ক প্রকার, কাস্ট রজন |
| মডেল নম্বর | SCB10-5600KVA/33~0.4KV |
| ধাপ | 3 |
| নামমাত্র ক্ষমতা |
5600কেভিএ
|
| আইসোলেশনের ধরন | এফ/এইচ |
| ঠান্ডা করার পদ্ধতি | AN/AF |
| প্রাথমিক ভোল্টেজ | ৩৩ কেভি |
| সেকেন্ডারি ভোল্টেজ | ৮০০ ভোল্ট |
| ভেক্টর গ্রুপ |
Dy11
|
| ট্যাপিং রেঞ্জ | ±2x25 |
| নামমাত্র ফ্রিকোয়েন্সি | 50Hz/60Hz |
| তাপমাত্রা বৃদ্ধি | ১০০ ডিগ্রি সেলসিয়াস |
| প্রতিরোধ | ৯% |
| লোড হ্রাস নেই | 8870ডব্লিউ |
| লোড হ্রাস ((120°C) | ৫৫৩২০ ডাব্লু |
| মোড়ানোর উপাদান | অ্যালুমিনিয়াম বা তামা |
| আইপি হার | IP00 থেকে IP54 |
|
ওজন
|
11500 |
| মূল উপাদান | সিলিকন ইস্পাত |
| স্ট্যান্ডার্ড | এএনএসআই,আইইসি |
| সার্টিফাইড | সিই/আইএসও |
স্পেসিফিকেশন
| নামমাত্র ক্ষমতা | উচ্চ ভোল্টেজ | কম | সংযোগ চিহ্ন | কোন লোড ক্ষতি | লোড হ্রাস | কোন লোড বর্তমান নেই | ওজন | শর্ট সার্কিট ইন্ডিপেন্ডেন্স |
| (কেভিএ) | (কেভি) | ভোল্টেজ | (ডাব্লু) | (ডাব্লু) | (%) | (কেজি) | (%) | |
| (কেভি) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | ডাইন ১১ হ্যাঁ। |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |

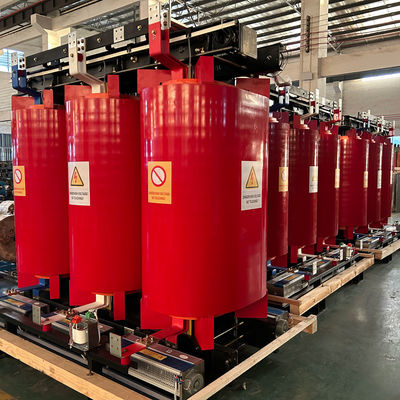

উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের কঠোরভাবে অঙ্কন অনুযায়ী পণ্য করতে হবে।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিত উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
কাঠামোগত বৈশিষ্ট্য
1)ইস্পাতের কোরটি উচ্চমানের সিলিকন স্টিল শীট থেকে তৈরি। ট্রান্সফরমারের কম ক্ষতি এবং জারা প্রতিরোধের জন্য পৃষ্ঠটি অ্যান্টি-জারা এবং ভাল তাপ অপসারণের সাথে আবৃত।
২) উচ্চ ভোল্টেজ মোড়কটি একটি স্ট্রিপ কন্ডাক্টর ((অ্যালুমিনিয়াম বা তামা) এবং ডাবল স্তর নিরোধক সহ একটি ক্রমাগত ড্রপ ডাউন ডিস্ক রয়েছে।
3) নিম্ন-ভোল্টেজ উত্তোলন অ্যালুমিনিয়াম বা তামার ফয়েল থেকে তৈরি এবং ইপোক্সি রজন দিয়ে প্রাক-প্রসারিত নিরোধক ফয়েল দিয়ে ঘূর্ণিত হয়।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
৫) ভ্যাকুয়াম কাস্টিং চেম্বারে, রজনটি ছাঁচের মধ্যে ঢেলে দেওয়া হয় যাতে এটি শক্ত হয় এবং একটি উচ্চ-শক্তিযুক্ত FRP শরীরের কাঠামো গঠন করে।
|
