| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | D-167/5 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| ট্রান্সফরমার প্রকার: | ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার, প্রচলিত প্রকার | সক্ষমতা: | 167 কেভিএ |
|---|---|---|---|
| ঠান্ডা করার পদ্ধতি: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | শব্দমাত্রা: | 50 ডিবিএ |
| প্রাথমিক ভোল্টেজ: | 4160GrdY/2400 | সেকেন্ডারি ভোল্টেজ: | ২৭৭/৪৮০ ভোল্ট |
| তাপমাত্রা বৃদ্ধি: | 65°C | ঘূর্ণন উপাদান: | তামা |
| লক্ষণীয় করা: | পল মাউন্টড ডাবল উইন্ডিং ট্রান্সফরমার,১৬৭ কেভি ডুয়াল উইন্ডিং ট্রান্সফরমার,স্টেপ ডাউন পল মাউন্ট ট্রান্সফরমার |
||
167kva সিঙ্গল ফেজ পোল মাউন্টড ডুয়াল উইন্ডিং ট্রান্সফরমার স্টেপ ডাউন 4160v থেকে 480v
স্ট্যান্ডার্ড বৈশিষ্ট্য

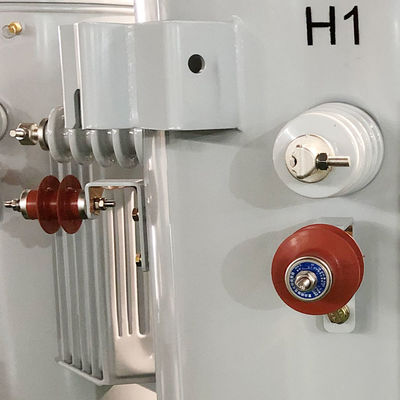

1. উচ্চ ভোল্টেজ বুশিং
উচ্চ ভোল্টেজ বুশিং এর প্রধান উপাদানটি পোরসিলিন এবং এর প্রধান ভূমিকা উচ্চ ভোল্টেজ মোড়ক এবং বহিরাগত উচ্চ ভোল্টেজ লাইন সংযোগ, নিরোধক সুরক্ষা,বাহ্যিক অনুপ্রবেশের বিরুদ্ধে সুরক্ষাট্রান্সফরমারের স্বাভাবিক কাজ এবং নিরাপত্তা নিশ্চিত করার জন্য, তাপ পরিবাহিতা এবং তাপ অপসারণ ইত্যাদি।
2. নিম্ন ভোল্টেজ বুশিং
নিম্ন ভোল্টেজ বুশিংয়ের দুটি প্রকার রয়েছে যেমন স্প্যাড টাইপ এবং ক্লিপ টাইপ।
3তেল ভর্তি ভালভ
একক ফেজ মেরুযুক্ত ট্রান্সফরমারের তেল ভর্তি ভালভের ভূমিকা হ'ল ট্যাঙ্কে নিরোধক তেল পূরণ করা।
4নমুনা গ্রহণকারী সঙ্গে তেল ড্রেন ভালভ
একক-পল মনিটরযুক্ত ট্রান্সফরমারের তেল ড্রেন ভালভ এবং নমুনা গ্রহণকারী বায়ু এবং আর্দ্রতা ছাড়তে, অবশিষ্টাংশ এবং অমেধ্য অপসারণ করতে ব্যবহৃত হয়,ট্রান্সফরমারের ভিতরে তেলের গুণমান এবং কর্মক্ষমতা নিশ্চিত করাএদিকে, আমরা বিশ্লেষণ ও পরীক্ষার জন্য তেলের নমুনা সংগ্রহ করতে পারি।
5চাপ কমানোর ভালভ
একক ফেজ মেরু মাউন্ট ট্রান্সফরমার চাপ ত্রাণ ভালভ প্রধানত ট্রান্সফরমার নিরাপদ অপারেশন রক্ষা, স্বাভাবিক কাজ অবস্থার বজায় রাখার জন্য ব্যবহৃত হয়,এবং তার স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য ট্রান্সফরমার ভিতরে গ্যাস চাপ সামঞ্জস্য.
6. লাইট আটকান
আলোকসজ্জা আটকানো ট্রান্সফরমারকে বজ্রপাত, সুইচিং এবং অন্যান্য এইচভি উত্স দ্বারা সৃষ্ট শক্তির উত্স থেকে সুরক্ষিত রাখে।এটি ট্রান্সফরমার নিজেই সরাসরি প্রভাব এড়াতে গ্রাউন্ডিং দ্বারা উচ্চ ভোল্টেজ surges shunts.
7. অভ্যন্তরীণ বর্তমান সীমাবদ্ধ ফিউজিং
সুইচটি ট্রান্সফরমার মোড়কে ক্ষতিগ্রস্ত হতে সীমাবদ্ধ করতে ব্যবহৃত হয় যখন অতিরিক্ত লোডের স্রোত থাকে।
8সার্কিট ব্রেকার
একটি সেকেন্ডারি সার্কিট ব্রেকার ট্যাঙ্কের ভিতরে রাইন্ডিংয়ের উপরে আছে এবং এখানে অপারেটিং হ্যান্ডেল, ওভারলোড রিসেট, এবং সিগন্যাল লাইট রয়েছে। এর তাপ সুরক্ষা ফাংশন রয়েছে,নিম্ন তেল লিভার সুরক্ষা, এবং যখন এটি ট্রিপ করে তখন পরিষেবা পুনরুদ্ধার করতে ব্রেকারের মাধ্যমে শক্তির একটি শতাংশ যেতে দেয়।
মূল তথ্য
| পর্যায় | একক পর্যায় |
| সক্ষমতা | ১৬৭ কেভিএ |
| প্রাথমিক ভোল্টেজ | 4160GrdY/2400 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ৫ কিলোভোল্ট শ্রেণী |
| সেকেন্ডারি ভোল্টেজ | ২৭৭/৪৮০ ভোল্ট (এল-এন-এল) |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | ডাবল-উইন্ডিং সিঙ্গল ফেজ |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| ট্যাপ চেঞ্জার | 5-পজিশন ট্যাপ চেঞ্জার উইথ/ এক্সটার্নাল অপারেটিং হ্যান্ডেল |
| প্রতিরোধ | 3.৫% সাধারণ |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, এএনএসআই/আইইইই মান পূরণ করে |
| তরল ক্ষমতা* | 33.৭৩ গ্যালন |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| শব্দ স্তর | ৫৫ ডিবিএ |
| মাত্রা* | 43.31'-W x 35.04'-D x 51.18'-H |
| ট্যাংক ব্যাসার্ধ* | ২৪' ওডি |
| শুকনো ওজন* | 749.56 পাউন্ড |
| কার্যকারিতা | 99১০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- 455W |
| পূর্ণ লোড ক্ষতি (ওয়াট) | +/- ১,৮৩৩ ওয়াট |
| মোট লোড ক্ষতি (ওয়াট) | +/- ২,২৮৮ ওয়াট |
বিশেষ উল্লেখ
| ১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
আনুষাঙ্গিক
উৎপাদন চিত্র
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
