| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | D-167/5 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | একক ফেজ | সক্ষমতা: | 167 কেভিএ |
|---|---|---|---|
| নিরোধক রেটিং: | ক্লাস ই আইসোলেশন - 120°C, 248°F | প্রতিরোধ: | 1.0-4.5% সাধারণ |
| প্রাথমিক ভোল্টেজ: | 12000V | সেকেন্ডারি ভোল্টেজ: | 240V/480V |
| তাপমাত্রা বৃদ্ধি: | 65°C | ঘূর্ণন উপাদান: | তামা |
| লক্ষণীয় করা: | ওভারহেড পল মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার,পল মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার 167kva,একক পর্যায়ের ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার |
||

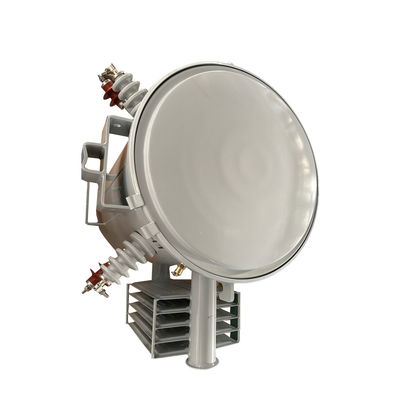

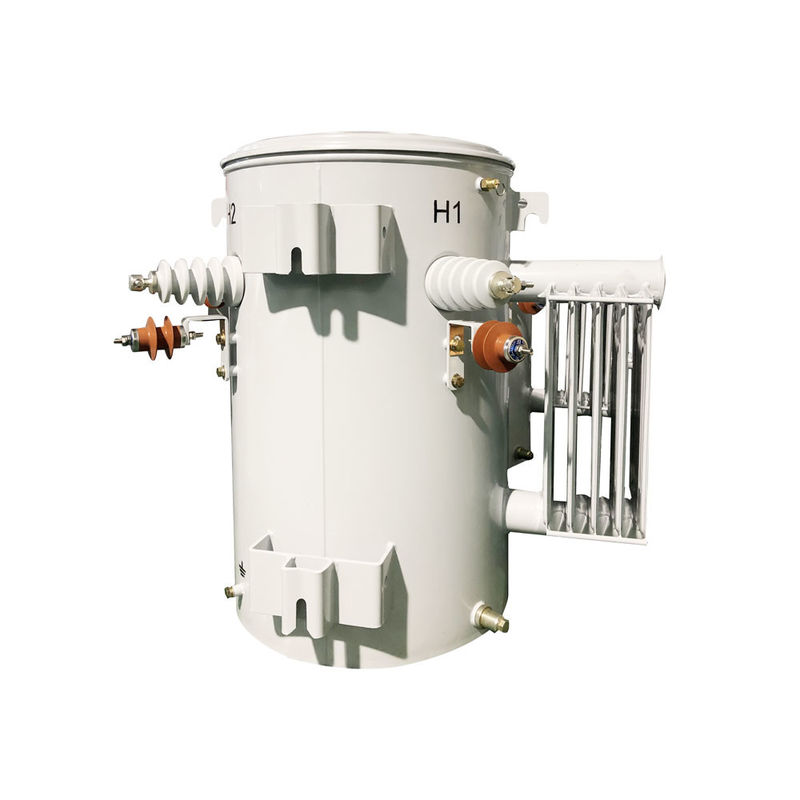

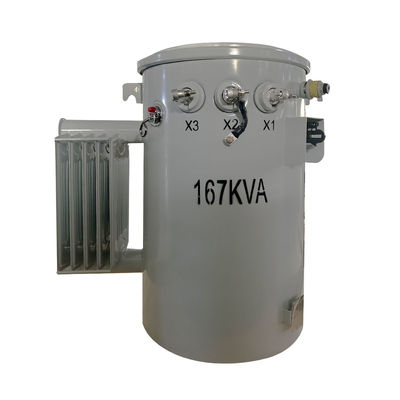

একক ফেজ ওভারহেড পল মাউন্ট বিতরণ ট্রান্সফরমার 167kva 12kv
পারফরম্যান্স বৈশিষ্ট্য
একক-ফেজ মেরু-মাউন্টড ট্রান্সফরমারগুলি তিন-ফেজ ট্রান্সফরমারগুলির তুলনায় শক্তি বিতরণের চাহিদা এবং লোড বৈশিষ্ট্যগুলির পরিবর্তনের কারণে ছোট। আকার ক্ষমতা এবং ক্ষতি দ্বারা প্রভাবিত হয়,উচ্চ ক্ষমতাসম্পন্ন ট্রান্সফরমারগুলির সাথে যা উপাদান এবং শীতলকরণ প্রক্রিয়াগুলির জন্য বৃহত্তর মাত্রা প্রয়োজন. দক্ষ শক্তি সংক্রমণের জন্য ক্ষয় হ্রাস শারীরিক আকার প্রভাবিত করে। শেষ পর্যন্ত ট্রান্সফরমার আকার ফেজ কনফিগারেশন, শক্তি ক্ষমতা, দক্ষতা প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়,এবং সংশ্লিষ্ট ক্ষতিএই কারণগুলি নির্ভরযোগ্য শক্তি বিতরণ নিশ্চিত করার জন্য সর্বোত্তম নকশা গঠন করে।
মূল তথ্য
| ট্রান্সফরমার প্রকার | ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার, সাধারণ প্রকার |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট মেরু মাউন্ট করা |
| পর্যায় | একক পর্যায় |
| সক্ষমতা | ১৬৭ কেভিএ |
| প্রাথমিক ভোল্টেজ | ১২০০০ ভোল্ট |
| প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক বিল | ১২৫ কিলোভোল্ট |
| সেকেন্ডারি ভোল্টেজ | 240V/480V (L-N-L) |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| প্রতিরোধ | 1.০-৪.৫% সাধারণ |
| প্রাথমিক সংযোগের ধরন | লাইভ বুশিং ব্যাগ |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, এএনএসআই/আইইইই মান পূরণ করে |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| তরল ওজন* | 304.২৩ পাউন্ড |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| শব্দ স্তর | ৫৫ ডিবিএ |
| মূল উপাদান | শস্যমুখী ইস্পাত |
| ট্যাংক উপাদান | লেপযুক্ত ইস্পাত |
| মাত্রা* | 43.31'-W x 35.04'-D x 51.18'-H |
| কার্যকারিতা | 99১০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- 455W |
| পূর্ণ লোড ক্ষতি (ওয়াট) | +/- ১,৮৩৩ ওয়াট |
বিশেষ উল্লেখ
| ১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
ডিজাইন অঙ্কন
আনুষাঙ্গিক
উৎপাদন চিত্র
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
