Type: | Pad mounted | Primary voltage: | 13800Y/7970V or 13200Y/7620V |
---|---|---|---|
Secondary voltage: | 480Y/277V | Frequency: | 60Hz |
Part: | Live Front or Dead Front | Cooling: | ONAN |
Material: | Alumnium | Power: | 75KVA-3750KVA |
লক্ষণীয় করা: | 2500KVA অয়েল টাইপ ট্রান্সফরমার,60Hz থ্রি ফেজ ট্রান্সফরমার,অ্যালুমনিয়াম অয়েল টাইপ ট্রান্সফরমার |

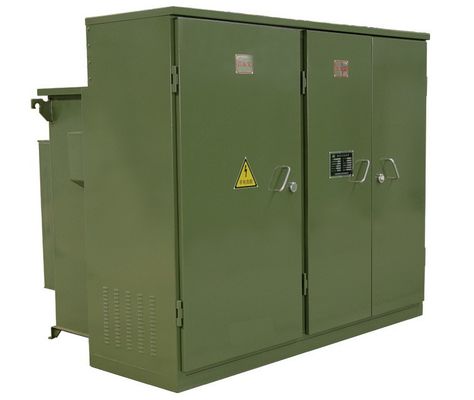

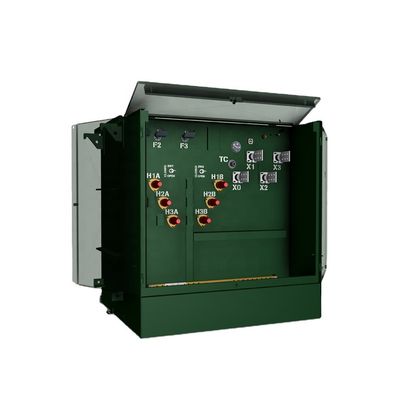

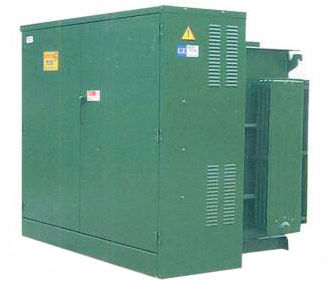

2500KVA থ্রি ফেজ অয়েল টাইপ ট্রান্সফরমার প্যাড মাউন্টেড লাইভ ফ্রন্ট ডেড ফ্রন্ট
বৈশিষ্ট্য:
1) ডেড ফ্রন্ট (বা লাইভ ফ্রন্ট), লুপ ফিড।
2) 200 amp কূপ এবং সন্নিবেশ.
3) সমর্থন সহ মাধ্যমিক কোদাল।
4) তেল স্তর পরিমাপক.
5) 4 অবস্থান লোড বিরতি সুইচ
6) তেল তাপমাত্রা পরিমাপক।
7) চাপ / ভ্যাকুয়াম গেজ.
8) নমুনা দিয়ে ভালভ ড্রেন.
স্পেসিফিকেশন:
তিন ফেজ প্যাড মাউন্ট করা ট্রান্সফরমারের জন্য প্রযুক্তিগত ডেটা | ||||||
রেটেড পাওয়ার (KVA) | ক্ষতি (W) | মাত্রা(মিমি) | ওজন (কেজি) | |||
নো-লোড লস (W) | অন-লোড লস (W) | ডব্লিউ | ডি | এইচ | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | ৩৩০০ | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
বর্ণনা:
আমরা এই সাবস্টেশনটিকে তাদের ড্রয়িং/সিঙ্গেল লাইন ডায়াগ্রাম (SLD) এবং প্রয়োজনের অধীনে ব্যবহারকারী এবং গ্রাহকদের প্রয়োজন হিসাবে তৈরি করতে পারি। আমরা IEC1330, HVstandard IEC62271-200 এর আন্তর্জাতিক মানের অধীনে এই সাবস্টেশনটি ডিজাইন ও উত্পাদন করি।
HV & LV কম্পার্টমেন্ট সম্পূর্ণ ফাংশন সহ।
1.) এইচভি কম্পার্টমেন্টের পাওয়ার সাপ্লাইয়ের বিভিন্ন পদ্ধতি রয়েছে যখন 1 বার পাওয়ার সাপ্লাই পরীক্ষা করা হয়, এটি এইচভিটেস্টিং এর চাহিদা পৌঁছানোর জন্য এইচভিটেস্টিং যন্ত্রপাতিগুলির সাথে ইনস্টল করা যেতে পারে।
2.) ট্রান্সফরমার বগি S11, S13 বা অন্যান্য কম খরচ তেল নিমজ্জিত ট্রান্সফরমার এবং শুকনো টাইপ ট্রান্সফরমার চয়ন করা যেতে পারে.ট্রান্সফরমার বগিতে স্বয়ংক্রিয় স্টার্ট উইন্ড কুলিং সিস্টেম এবং লাইটিং সিস্টেম রয়েছে।
3.)লো ভোল্টেজ কম্পার্টমেন্ট ব্যবহারকারীদের প্রয়োজন অনুযায়ী তৈরি করা যেতে পারে, এটি বৈদ্যুতিক পাওয়ার সাপ্লাই সিস্টেম হতে স্থির বা একত্রিত কাঠামো গ্রহণ করে, এটির অনেকগুলি ফাংশন রয়েছে যেমন হালকা বিতরণ, পাওয়ার বিতরণ, প্রতিক্রিয়াশীল শক্তি, বৈদ্যুতিক শক্তি পরীক্ষা.. ইত্যাদি উন্নত করার জন্য বিদ্যুৎ বিতরণের গুণমান এবং ব্যবহারকারীকে সন্তুষ্ট করে।
এই সাবস্টেশন বডিতে প্রধানত ধাতব উপাদান, স্টেইনলেস স্টীল উপাদান, অ-ধাতু উপাদান রয়েছে ... যা ব্যবহারকারী এবং গ্রাহকদের দ্বারা চয়ন করা যেতে পারে
এই সাবস্টেশনটি বৈদ্যুতিক তারের পাওয়ার নেটের একটি অত্যন্ত গুরুত্বপূর্ণ পাওয়ার বন্টন এবং সরবরাহ ইউনিট। এটি এইচভি কন্ট্রোলিং, সুরক্ষা এবং রূপান্তর, বিতরণ সহ পাওয়ার সাপ্লাইয়ের এক ধরণের সম্পূর্ণ সেট। transformer.It ব্যাপকভাবে শিল্প এবং খনির উদ্যোগ, আবাসিক কোয়ার্টার, হাসপাতাল, মল, উচ্চ ভবন এবং অন্যান্য বন্টন সিস্টেম ব্যবহার করা হয়.
এই সাবস্টেশনের জন্য, আমরা প্রধানত 11KV, 15KV, 20KV, 24KV, 33KV টাইপ উৎপাদন ও রপ্তানি করি।
FAQ
1. প্রশ্ন: আমি একটি নমুনা অর্ডার পেতে পারি?
উত্তর: হ্যাঁ, আমরা গুণমান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।
2. প্রশ্ন: সীসা সময় কি?
উত্তর: ব্যাপক উত্পাদন সময় 15-25 দিন।
3. প্রশ্ন: ওয়ারেন্টি কতক্ষণ?
A: B/L থেকে 24 মাস।যদি কোন আনুষঙ্গিক সমস্যা থাকে, শুধু ক্ষতিগ্রস্থ আনুষঙ্গিক ফটোগুলি প্রদান করুন, তারপর আমরা বিনামূল্যে পরিষেবা প্রদান করব।পণ্য সংখ্যা অনুযায়ী, আমরা বিনামূল্যে জন্য সহজে ক্ষতিগ্রস্ত আনুষাঙ্গিক প্রদান করবে.আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তা প্রদান করতে পারি।
4. প্রশ্ন: OEM/ODM উপলব্ধ?
উত্তর: হ্যাঁ, এটা!আমরা আমাদের নিজস্ব R&D দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
ককাস্টমাইজড রঙ এবং বিশেষ ফাংশন.
খ.কাস্টমাইজড বক্স।
গ.গ্রাহকের লোগো প্রিন্ট করুন।
dপণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং উত্পাদন করতে সাহায্য করতে পারি।উপরোক্ত কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক.
5. প্রশ্ন: কিভাবে পণ্যের মান নিয়ন্ত্রণ করতে হয়?
উত্তর: আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সমস্ত ধরণের পণ্য সিই শংসাপত্র ধারণ করে।আমাদের পেশাদার প্রকৌশলী আছে।কর্মীদের অঙ্কন অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন।প্রতিটি প্রক্রিয়ার প্রযুক্তিগত প্রশিক্ষক আছে। QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবেন।আমরা উত্পাদনের সময় পণ্যের কার্যকারিতা পরীক্ষা করব এবং পণ্যগুলি সম্পন্ন হলে ব্যাপক মানের পরীক্ষা করব।
