টাইপ: | তেল টাইপ প্যাড মাউন্ট করা | পর্যায়: | তিন |
---|---|---|---|
প্রতিবন্ধকতা: | 4.5% | ক্ষমতা: | 1mva |
প্রাথমিক ভোল্টেজ: | 4100V বা কাস্টমাইজড | সেকেন্ডারি ভোল্টেজ: | 480V বা কাস্টমাইজড |
ফ্রিকোয়েন্সি: | 60Hz | তাপমাত্রা বৃদ্ধি: | 65°C |
লক্ষণীয় করা: | প্যাড মাউন্ট করা থ্রি ফেজ ট্রান্সফরমার,স্টেপ ডাউন থ্রি ফেজ ট্রান্সফরমার,1 এমভিএ অয়েল টাইপ ট্রান্সফরমার |

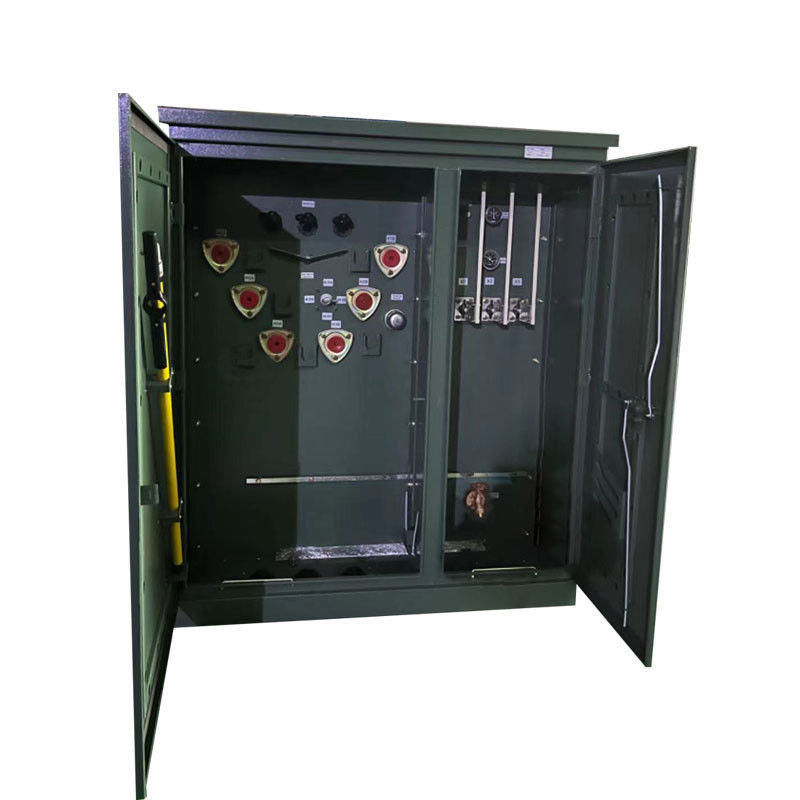

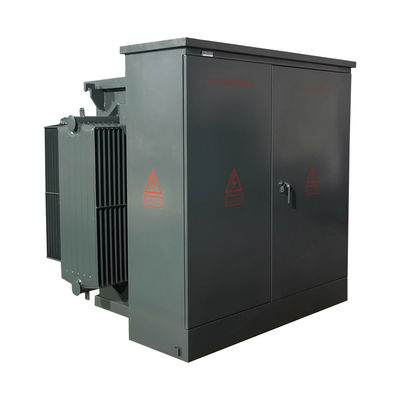

1 Mva প্যাড মাউন্ট থ্রি ফেজ ট্রান্সফরমার 4160v থেকে 480v স্টেপ-ডাউন
বৈশিষ্ট্য
1. পেন্টাহেড বোল্ট এন্ট্রি সমাবেশ
2. উচ্চ-ফায়ার পয়েন্ট অন্তরক তরল
3. অ-PCB অন্তরক তরল
4. টেম্পার প্রুফ হাউজিং
5. Hinged সামনে বগি দরজা, প্যাড লকযোগ্য
6. NEMA 3R ওয়্যারিং কম্পার্টমেন্ট
7. হট স্টিক অন্তর্ভুক্ত, HV দরজা মাউন্ট
কর্মক্ষমতা বৈশিষ্ট্য
1) কোনও তেল স্টোরেজ ট্যাঙ্ক নেই এবং ঢাকনাটি তেল সরবরাহ, তেল স্তরের ইঙ্গিত এবং চাপ মুক্তির ভালভের জন্য একটি থ্রি-ইন-ওয়ান ডিভাইস দিয়ে সজ্জিত।
2) যখন ট্রান্সফরমারটি প্যাকেজ করা হয়, তখন ভ্যাকুয়াম অয়েলিং প্রক্রিয়াটি ট্রান্সফরমারের আর্দ্রতা সম্পূর্ণরূপে অপসারণ করতে ব্যবহৃত হয়।
3) সিল করার পরে, ট্রান্সফরমার তেল বাতাসের সাথে যোগাযোগ করে না, যা কার্যকরভাবে অক্সিজেন এবং জলকে ট্রান্সফরমার নিমজ্জিত করতে বাধা দেয় এবং কার্যক্ষমতার অবনতির দিকে পরিচালিত করে (উপাদান এবং তেলের বার্ধক্য)।
4) বাক্সটি হল ঢেউতোলা রেডিয়েটর ট্যাঙ্ক, এতে শুধু কুলিং ফাংশনই নেই কিন্তু 'শ্বাস নেওয়া' ফাংশনও রয়েছে।ঢেউতোলা রেডিয়েটারের স্থিতিস্থাপকতা তাপমাত্রা পরিবর্তনের কারণে তেলের পরিমাণ পরিবর্তনের ক্ষতিপূরণ দিতে পারে।
স্পেসিফিকেশন
ক্ষমতার বিপরিতে | ভোল্টেজ গ্রুপ(kV) | ক্ষতি(কিলোওয়াট) | ওজন (কেজি) | (মিমি) | গেজ | ||||||||||
সংযোগ পদ্ধতি | চাপ নাই | বোঝা | নো-লোড কারেন্ট | ইম্পিডেন্স ভোল্টেজ | (ঠ) | (প) | (জ) | ||||||||
(kVA) | এইচভি | এলভি | % | % | % | % | মেশিন | তেল | স্থূল | মাত্রা | উল্লম্ব | অনুভূমিক | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | ৩.৩৩ | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | ৬.৯৩ | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
উৎপাদন প্রক্রিয়া
FAQ
1. প্রশ্ন: আমি একটি নমুনা অর্ডার পেতে পারি?
উত্তর: হ্যাঁ, আমরা গুণমান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।
2. প্রশ্ন: সীসা সময় কি?
উত্তর: নমুনা সময় 3-7 দিন, আমরা সাধারণত DHL, UPS, FedEx, ইত্যাদি দ্বারা শিপ করি।ভর উৎপাদন সময় 7-25 দিন।
3. প্রশ্ন: ওয়ারেন্টি কতক্ষণ?
A: B/L থেকে 24 মাস।যদি কোন আনুষঙ্গিক সমস্যা থাকে, শুধু ক্ষতিগ্রস্থ আনুষঙ্গিক ফটোগুলি প্রদান করুন, তারপর আমরা বিনামূল্যে পরিষেবা প্রদান করব।পণ্য সংখ্যা অনুযায়ী, আমরা বিনামূল্যে জন্য সহজে ক্ষতিগ্রস্ত আনুষাঙ্গিক প্রদান করবে.আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তা প্রদান করতে পারি।
4. প্রশ্ন: OEM/ODM উপলব্ধ?
উত্তর: হ্যাঁ, এটা!আমরা আমাদের নিজস্ব R&D দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
ককাস্টমাইজড রঙ এবং বিশেষ ফাংশন.
খ.কাস্টমাইজড বক্স।
গ.গ্রাহকের লোগো (MOQ:≥10pcs) মুদ্রণ করুন।
dপণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং উত্পাদন করতে সাহায্য করতে পারি।উপরোক্ত কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক.
5. প্রশ্ন: কিভাবে পণ্যের মান নিয়ন্ত্রণ করতে হয়?
উত্তর: আমাদের সংস্থা মূল প্রযুক্তির মালিক, সমস্ত ধরণের পণ্য সিই শংসাপত্র ধারণ করে।আমাদের পেশাদার প্রকৌশলী আছে।কর্মীদের অঙ্কন অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন।প্রতিটি প্রক্রিয়ার প্রযুক্তিগত প্রশিক্ষক আছে। QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবেন।আমরা উত্পাদনের সময় পণ্যের কার্যকারিতা পরীক্ষা করব এবং পণ্যগুলি সম্পূর্ণ হয়ে গেলে ব্যাপক মানের পরীক্ষা করব।
