পর্যায়: | একক ফেজ | ক্ষমতা: | ১০-৫০০ কিলোওয়াট |
---|---|---|---|
কুলিং পদ্ধতি: | ONAN/KNAN | ফ্রিকোয়েন্সি: | 50Hz/60Hz |
প্রাথমিক ভোল্টেজ: | 34500GrdY/19920 অথবা কাস্টমাইজড | সেকেন্ডারি ভোল্টেজ: | 120/240V অথবা কাস্টমাইজড |
প্রতিবন্ধকতা: | 1০-৪.৫% | অন্তরণ শ্রেণি: | A/F |
লক্ষণীয় করা: | একক পর্যায়ের ট্রান্সফরমার ৩৪.৫ কেভি,167 কেভিএ পোল মাউন্ট ট্রান্সফরমার,ONAN সিঙ্গল ফেজ ট্রান্সফরমার |

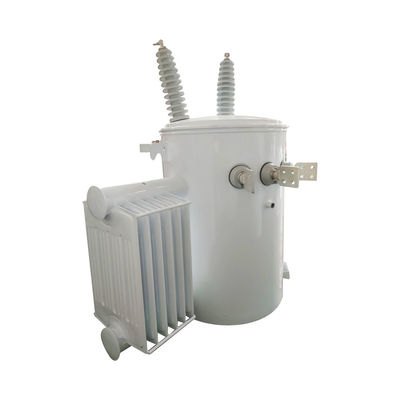

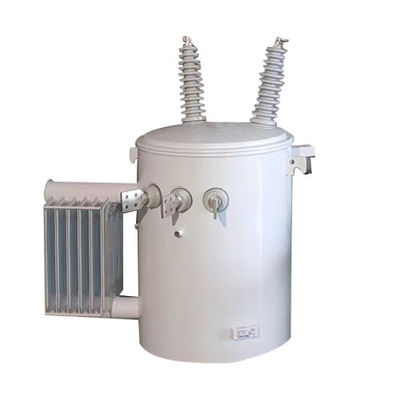

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva মেরু মাউন্ট বিতরণ একক ফেজ ট্রান্সফরমার 34.5kv থেকে 240v
কাঠামোগত বৈশিষ্ট্য
1ট্যাঙ্কের ঢাকনাগুলোতে উচ্চ ভোল্টেজ পোরসিলিনের বুশিং রয়েছে যা রিং টার্মিনালের সাথে আসে, যা অ্যালুমিনিয়াম বা তামার তারের জন্য উপযুক্ত।
2ট্যাংক কভার এর বৃত্তাকার সেলাই কাঠামো এমনকি চাপ বিতরণ এবং নির্ভরযোগ্য সীল নিশ্চিত করে।
3ট্যাংকের দেয়ালে রিং বোল্টগুলি নিম্ন-ভোল্টেজ বুশিং এবং টার্মিনাল হিসাবে কাজ করে এবং টিন-প্লেটযুক্ত।
4এই আইটেমটি একটি চাপ ত্রাণ ভালভের সাথে আসে যা স্ব-সিলিংয়ের সক্ষম।
5এএনএসআই মান অনুযায়ী, ট্রান্সফরমারের উপরের এবং নীচের অংশের সাসপেনশন হুকগুলি মেনে চলে।
6ট্যাঙ্কের গ্রাউন্ড টার্মিনাল হল রিং বোল্ট গ্রাউন্ড টার্মিনাল।
বিশেষ উল্লেখ
এক-ফেজ পল মাউন্ট বিতরণ ট্রান্সফরমারের জন্য ট্যাকনিক্যাল ডেটা | ||||||||
পাওয়ার (কেভিএ) | উচ্চ ভোল্টেজ (V) | নিম্ন ভোল্টেজ (V) | ক্ষতি ((W) | মাত্রা ((মিমি) | ওজন | |||
লোড ছাড়াই ক্ষতি | লোড হ্রাস | ডব্লিউ | ডি | এইচ | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 বা অন্য | ১২০-২৪০ ২৪০-৪৮০ ৩৪৭ ৬০০ | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
পারফরম্যান্স বৈশিষ্ট্য
1শিল্প ও কৃষি বিদ্যুৎ নেটওয়ার্কের বিদ্যুৎ পরিবহন ও বিতরণে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।
2. লোহার কোরটি চৌম্বকীয়তার উচ্চ পরিবাহিতা সহ ঠান্ডা ঘূর্ণিত সিলিকন-স্টিল শীট দিয়ে তৈরি এবং টান-প্ল্যাঙ্ক কাঠামো গ্রহণ করে, যাতে এর চৌম্বকীয় পথটি সংক্ষিপ্ত, ক্ষতি এবং শব্দ স্তর কম হয়।
3কম্প্রেস ওয়্যারটি মোড়ানোর জন্য গৃহীত হয় যাতে ক্ষতি কম হয় এবং শর্ট সার্কিট সহ্য করার ভাল ক্ষমতা থাকে।
4তেলের ট্যাঙ্কটি বেল টাইপ, সম্পূর্ণ ভাঁজ প্লেট টাইপের কাঠামো, চমৎকার বাইরের এবং রক্ষণাবেক্ষণের জন্য সহজ।
ঐচ্ছিক আনুষাঙ্গিক
1. জর্জ গ্রেপ্তার
2সুরক্ষা সংযোগ
3. বর্তমান সীমাবদ্ধ ফিউজ
4. নিম্ন ভোল্টেজ সার্কিট ব্রেকার
a. সার্কিট ব্রেকারের জরুরী নিয়ন্ত্রণ
সিগন্যাল লাইট
5প্রোটেক্টো কম্বো
6. ট্যাপ চেঞ্জার
7. ডুয়াল ভোল্টেজ সুইচ
8. ট্যাংক চাপ ত্রাণ
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
