পর্যায়: | একক ফেজ | ক্ষমতা: | 167KVA |
---|---|---|---|
ফ্রিকোয়েন্সি: | 50Hz/60Hz | প্রাথমিক ভোল্টেজ: | 19920/34500Y |
সেকেন্ডারি ভোল্টেজ: | 120/240V | কুলিং ক্লাস: | ONAN/KNAN |
প্রতিবন্ধকতা: | 3% | উইন্ডিং উপাদান: | তামা |
লক্ষণীয় করা: | ডিস্ট্রিবিউশন পল মাউন্ট ট্রান্সফরমার,পল মাউন্ট ট্রান্সফরমার 167kva,একক পর্যায়ের ট্রান্সফরমার ৩৫ কেভি |

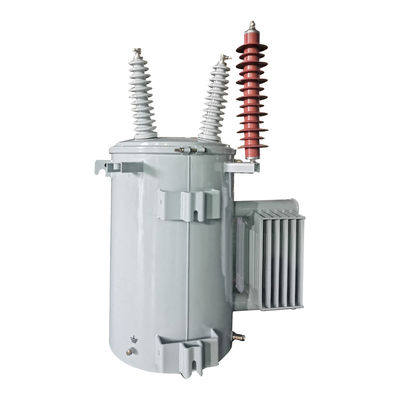

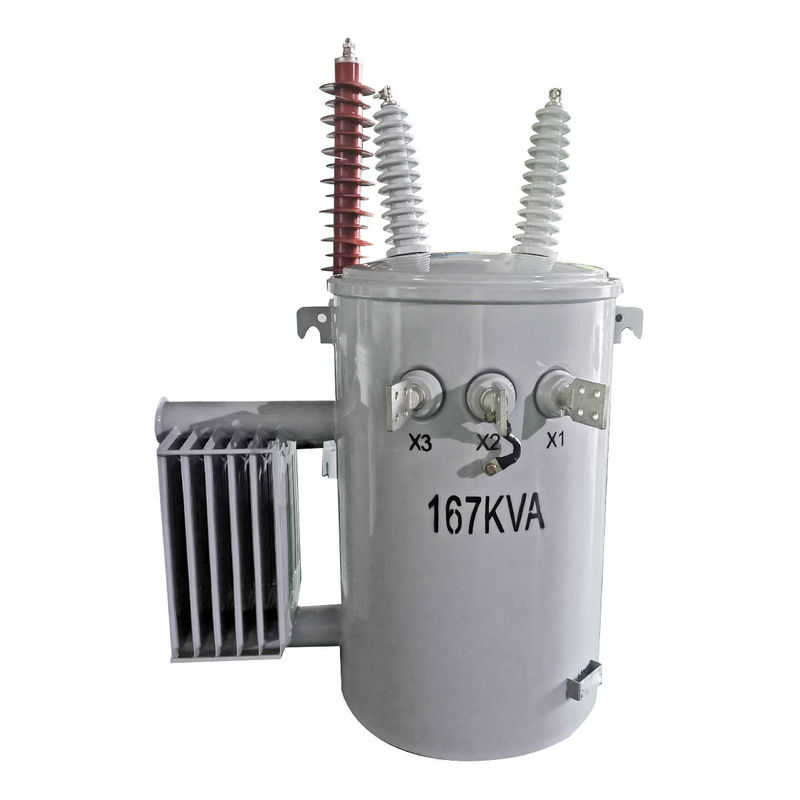

167kva 35kv সিঙ্গল ফেজ স্টেপ ডাউন ডিস্ট্রিবিউশন পল মাউন্ট ট্রান্সফরমার
কাঠামোগত বৈশিষ্ট্য
1ট্যাঙ্কের ঢাকনাগুলোতে উচ্চ ভোল্টেজ পোরসিলিনের বুশিং রয়েছে যা রিং টার্মিনালের সাথে আসে, যা অ্যালুমিনিয়াম বা তামার তারের জন্য উপযুক্ত।
2ট্যাংক কভার এর বৃত্তাকার সেলাই কাঠামো এমনকি চাপ বিতরণ এবং নির্ভরযোগ্য সীল নিশ্চিত করে।
3ট্যাংকের দেয়ালে রিং বোল্টগুলি নিম্ন-ভোল্টেজ বুশিং এবং টার্মিনাল হিসাবে কাজ করে এবং টিন-প্লেটযুক্ত।
4এই আইটেমটি একটি চাপ ত্রাণ ভালভের সাথে আসে যা স্ব-সিলিংয়ের সক্ষম।
5এএনএসআই মান অনুযায়ী, ট্রান্সফরমারের উপরের এবং নীচের অংশের সাসপেনশন হুকগুলি মেনে চলে।
6ট্যাঙ্কের গ্রাউন্ড টার্মিনাল হল রিং বোল্ট গ্রাউন্ড টার্মিনাল।
স্পেসিফিকেশন
এক-ফেজ পল মাউন্ট বিতরণ ট্রান্সফরমারের জন্য ট্যাকনিক্যাল ডেটা | ||||||||
পাওয়ার (কেভিএ) | উচ্চ ভোল্টেজ (V) | নিম্ন ভোল্টেজ (V) | ক্ষতি ((W) | মাত্রা ((মিমি) | ওজন | |||
লোড ছাড়াই ক্ষতি | লোড হ্রাস | ডব্লিউ | ডি | এইচ | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 বা অন্য | ১২০-২৪০ ২৪০-৪৮০ ৩৪৭ ৬০০ | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
একক পল মাউন্ট ট্রান্সফরমার পরীক্ষা
সিঙ্গল-ফেজ পল-মাউন্ট ট্রান্সফরমার সরবরাহের আগে, আমরা একটি সিরিজ পরীক্ষার ব্যবস্থা করব যা গ্রাহকদের গুণমান যাচাই করতে এবং সুরক্ষা নিশ্চিত করতে সহায়তা করবে।সাধারণত আমরা রুটিন পরীক্ষা যা অনুপাত পরীক্ষা অন্তর্ভুক্ত করা হবে, উইন্ডিং প্রতিরোধের পরীক্ষা, কোন লোড ক্ষতি এবং কোন লোড বর্তমান পরীক্ষা, প্রয়োগ ভোল্টেজ এবং আনয়ন ভোল্টেজ পরীক্ষা, ফুটো পরীক্ষা ইত্যাদি।আমরা পরীক্ষা নথিতে একটি পেশাদারী প্রকৌশলী স্বাক্ষর সঙ্গে এই সব পরীক্ষার ফলাফল উল্লেখ করে পরীক্ষা রিপোর্ট পাঠাতে হবেরুটিন পরীক্ষার পাশাপাশি অন্যান্য বিকল্প পরীক্ষা যেমন প্রতিরোধ পরীক্ষা, তাপমাত্রা বৃদ্ধি পরীক্ষা, শব্দ স্তর পরীক্ষা ইত্যাদি রয়েছে।
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
