ক্ষমতা: | 10KVA থেকে 500KVA উপলব্ধ | কুলিং পদ্ধতি: | ONAN/KNAN |
---|---|---|---|
ফ্রিকোয়েন্সি: | 50Hz/60Hz | ইম্পিডেন্স ভোল্টেজ: | ≤4% |
প্রাথমিক ভোল্টেজ: | 13200GrdY/7620 | সেকেন্ডারি ভোল্টেজ: | 120/240V |
তাপমাত্রা বৃদ্ধি: | 65°C | উইন্ডিং উপাদান: | তামা |
লক্ষণীয় করা: | তেল প্রকার বিতরণ ট্রান্সফরমার 50kva,তেল প্রকার বিতরণ ট্রান্সফরমার 13.2kV,পল মাউন্ট ডিস্ট্রিবিউশন ট্রান্সফরমার |

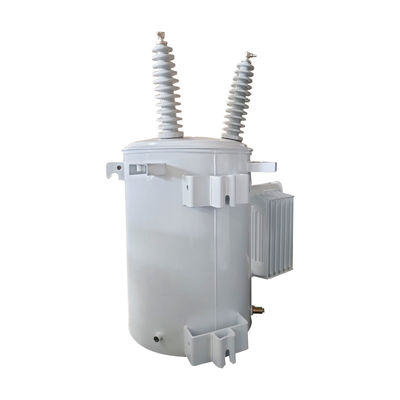

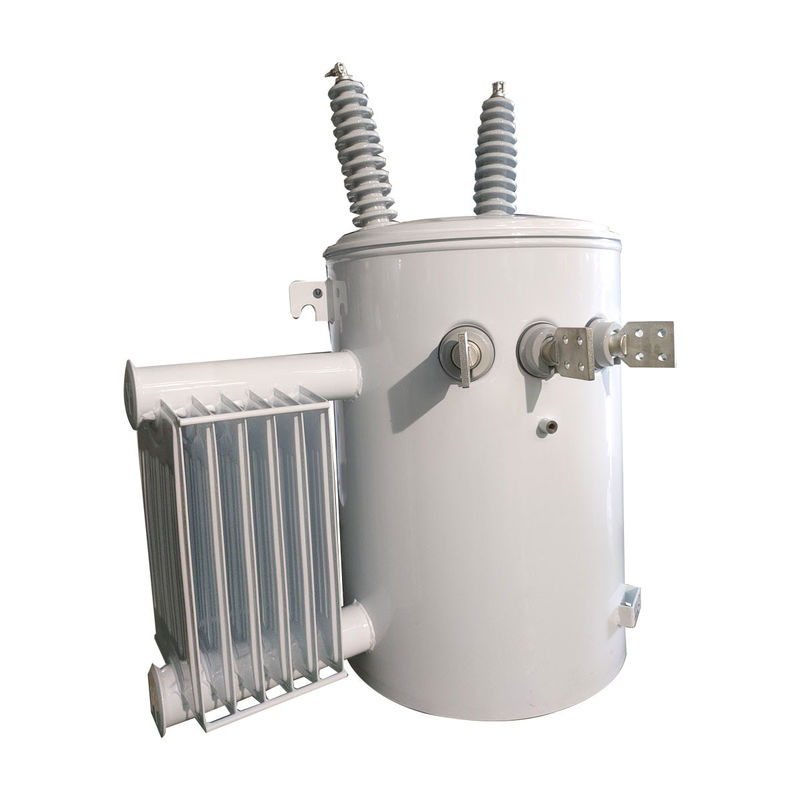

50kva স্টেপ ডাউন সিঙ্গল-ফেজ পল মাউন্টড তেল টাইপ ডিস্ট্রিবিউশন ট্রান্সফরমার 13.2Kv
মূল তথ্য
13.2kV 50 kVA মেরুযুক্ত ট্রান্সফরমারের স্পেসিফিকেশন | |||
শক্তি দক্ষতা | এএনএসআই সি৫৭।12 | লোড হ্রাস নেই | ১৬০ ওয়াট |
স্ট্যান্ডার্ড | আইইইই সি ৫৭।12.20 | লোড হ্রাস | ৫২০ ওয়াট |
ক্ষমতা নির্ধারণ | ৫০ কেভিএ | মোট ক্ষতি | ৬৮০ ওয়াট |
এইচভি ভোল্টেজ | 13.8kV | ঘনত্ব | ৬০ হার্জ |
এলভি ভোল্টেজ | ১২০/২৪০ ভোল্ট | ভেক্টর গ্রুপ | ২৬ |
HV BIL | ৯৫ কিলোভোল্ট | রঙ | গ্রে |
LV BIL | ৩০ কিলোভোল্ট | ট্যাঙ্ক ও আনুষাঙ্গিক | ১৮৫ কেজি |
দৈর্ঘ্য | ৬১০ মিমি | তেলের ওজন | ৭৫ কেজি |
প্রস্থ | ৭১০ মিমি | মোট ওজন | ৩২০ কেজি |
উচ্চতা | ১০০০ মিমি | প্রতিরোধ | 2.৪০% |
মেরুকতা | অ্যাডিটিভ | এইচভি এলভি রাইন্ডিং | তামা |
পারফরম্যান্স বৈশিষ্ট্য
একক-ফেজ মেরু-মাউন্টড ট্রান্সফরমারগুলি তিন-ফেজ ট্রান্সফরমারগুলির তুলনায় শক্তি বিতরণের চাহিদা এবং লোড বৈশিষ্ট্যগুলির পরিবর্তনের কারণে ছোট। আকার ক্ষমতা এবং ক্ষতি দ্বারা প্রভাবিত হয়,উচ্চ ক্ষমতাসম্পন্ন ট্রান্সফরমারগুলির সাথে যা উপাদান এবং শীতলকরণ প্রক্রিয়াগুলির জন্য বৃহত্তর মাত্রা প্রয়োজন. দক্ষ শক্তি সংক্রমণের জন্য ক্ষয় হ্রাস শারীরিক আকার প্রভাবিত করে। শেষ পর্যন্ত ট্রান্সফরমার আকার ফেজ কনফিগারেশন, শক্তি ক্ষমতা, দক্ষতা প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়,এবং সংশ্লিষ্ট ক্ষতিএই কারণগুলি নির্ভরযোগ্য শক্তি বিতরণ নিশ্চিত করার জন্য সর্বোত্তম নকশা গঠন করে।
একক-ফেজ মেরু-মাউন্ট ট্রান্সফরমারগুলি পাওয়ার ক্ষমতা উপর ভিত্তি করে আকারে পরিবর্তিত হয়, সাধারণত 10 কেভিএ থেকে 333 কেভিএ পর্যন্ত। শারীরিক মাত্রা নিরোধক টাইপ মত কারণ দ্বারা প্রভাবিত হয়,ঠান্ডা করার পদ্ধতি, এবং বিশেষ নকশা প্রয়োজনীয়তা।
স্পেসিফিকেশন
এক-ফেজ পল মাউন্ট বিতরণ ট্রান্সফরমারের জন্য ট্যাকনিক্যাল ডেটা | ||||||||
পাওয়ার (কেভিএ) | উচ্চ ভোল্টেজ (V) | নিম্ন ভোল্টেজ (V) | ক্ষতি ((W) | মাত্রা ((মিমি) | ওজন | |||
লোড ছাড়াই ক্ষতি | লোড হ্রাস | ডব্লিউ | ডি | এইচ | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 বা অন্য | ১২০-২৪০ ২৪০-৪৮০ ৩৪৭ ৬০০ | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
