| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | ডি-১৬৭/৩৫ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| ক্ষমতার বিপরিতে: | 167KVA | পর্যায়: | একক ফেজ |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 34500GrdY/19920 | সেকেন্ডারি ভোল্টেজ: | 120/240V |
| ফ্রিকোয়েন্সি: | 60 Hz | কার্যকারিতা: | 98.9% |
| শব্দমাত্রা: | 55 ডিবিএ | মোড়ক: | তামা |
| লক্ষণীয় করা: | 167 কেভিএ তেল ডুবে থাকা ট্রান্সফরমার,একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার,34.5 কেভি পল মাউন্টড ট্রান্সফরমার |
||

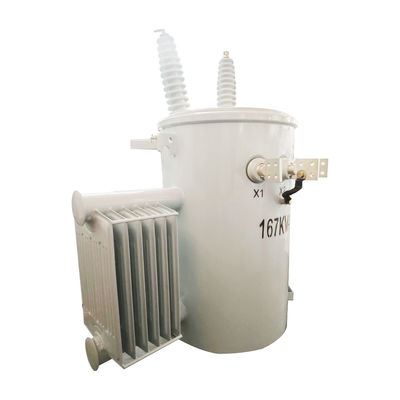

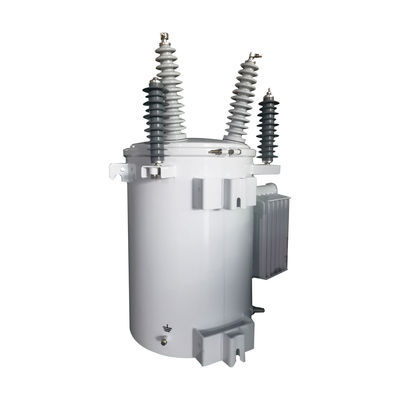

167 কেভিএ একক ফেজ তেল ডুবানো ট্রান্সফরমার 34.5 কেভি মেরু মাউন্ট
বৈশিষ্ট্য
কোয়ালিটি সিস্টেম আইএসও 9001 প্রত্যয়িত, ডিওই শক্তি দক্ষতা মান পূরণ বা ANSI / IEEE এবং CSA মান অতিক্রম
স্পেসিফিকেশন
| নামমাত্র শক্তি ((KVA) | উচ্চ | এইচ.ভি. ট্যাপ | কম | শর্ট সার্কিট | কোন লোড ক্ষতি ((W) | লোড হ্রাস ((W) | কোন লোড বর্তমান নেই(%) |
| ভোল্টেজ | পরিসীমা | ভোল্টেজ | প্রতিবন্ধকতা ((%) | ||||
| 5 | 12.47 13.2 13.8 14.4 34.5 |
±৫% ±2x2.5% |
১২০-২৪০/২৪০-৪৮০ /৩৪৭/৬০০ |
3.5 | 35 | 145 | 4 |
| 10 | 55 | 260 | 3.5 | ||||
| 16 | 65 | 365 | 3.2 | ||||
| 20 | 80 | 430 | 3 | ||||
| 30 | 100 | 625 | 2.8 | ||||
| 40 | 125 | 775 | 2.5 | ||||
| 50 | 150 | 950 | 2.3 | ||||
| 63 | 180 | 1125 | 2.1 | ||||
| 80 | 200 | 1400 | 2 | ||||
| 100 | 240 | 1650 | 1.9 | ||||
| 167 | 285 | 1950 | 1.8 | ||||
| 250 | 365 | 2365 | 1.7 |
পল মাউন্টড ট্রান্সফরমার কী ক্রাফট
1. চৌম্বকীয় সার্কিট ডিজাইন
আয়রন কোর এর আকৃতি, আকার, হিস্টেরেসিস, এবং ঘূর্ণিজল হ্রাস বিবেচনা করার জন্য গুরুত্বপূর্ণ কারণ। চুম্বকীয় সার্কিট সঠিকভাবে ডিজাইন করার ফলে দক্ষ শক্তি সংক্রমণ এবং হ্রাস হ্রাস করতে পারে।
2. উইন্ডিং ডিজাইন
নকশা প্রক্রিয়া চলাকালীন ঘূর্ণন সংখ্যা, তারের উপাদান, ইন্টারলেয়ার বিচ্ছিন্নতা এবং তারের পদ্ধতির মতো বিষয়গুলি বিবেচনা করা উচিত।একটি ভাল পরিকল্পিত ঘূর্ণন নকশা বাস্তবায়ন করে, ট্রান্সফরমারটি আরও বেশি লোড ক্ষমতা এবং নির্ভরযোগ্যতা অর্জন করতে পারে।
3আইসোলেশন উপকরণ নির্বাচন
সঠিক বিচ্ছিন্নতা উপাদান নির্বাচন নিরাপত্তা এবং দীর্ঘায়ু নিশ্চিত করার জন্য অত্যাবশ্যক। এটি বিচ্ছিন্নতা উপাদান নির্বাচন করা অপরিহার্য যা চমৎকার বিচ্ছিন্নতা কর্মক্ষমতা প্রদান করে,উচ্চ তাপমাত্রা প্রতিরোধের, আর্ক ভাঙ্গন প্রতিরোধের, এবং আর্দ্রতা প্রতিরোধের।
4. ভ্যাকুয়াম তেল ভরাট
এক-ফেজ মেরু-মাউন্ট ট্রান্সফরমার সাধারণত একটি ভ্যাকুয়াম তেল ভরাট পদ্ধতি ব্যবহার করে। এর মধ্যে ভ্যাকুয়াম দিয়ে ট্রান্সফরমার চিপগুলি চিকিত্সা করা, নিরোধক তেল ইনজেকশন করা, বায়ু বুদবুদগুলি নির্মূল করা,এবং ট্রান্সফরমার সিলিংভ্যাকুয়াম তৈলাক্তকরণ প্রক্রিয়াটি উপকারী কারণ এটি ট্রান্সফরমারের নিরোধক কর্মক্ষমতা এবং তাপ স্থিতিশীলতা বৃদ্ধি করে, যা দীর্ঘায়িত পরিষেবা জীবনকে পরিচালিত করে।
5তাপ চিকিত্সা
ট্রান্সফরমারগুলির যান্ত্রিক বৈশিষ্ট্য এবং শক্তি তাপ চিকিত্সার মাধ্যমে উন্নত করা যেতে পারে। এই প্রক্রিয়াটি উপাদানটির সংগঠনিক কাঠামো পরিবর্তন করে,চাপ এবং বিকৃতি হ্রাস করার সময় তার কঠোরতা এবং পরিধান প্রতিরোধের বৃদ্ধি.
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
