পর্যায়: | একক ফেজ | ক্ষমতার বিপরিতে: | 250kVA বা কাস্টমাইজড |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 4160GrdY/2400 | সেকেন্ডারি ভোল্টেজ: | ২৪০/১২০ ভোল্ট |
ঠান্ডা করার পদ্ধতি: | ওএনএন | ইম্পিডেন্স ভোল্টেজ: | 4% |
অন্তরণ শ্রেণি: | এ/ই | কার্যকারিতা: | 99.2% |
লক্ষণীয় করা: | 240 ভোল্ট প্যাড মাউন্ট ট্রান্সফরমার,৪১৬০ গ্রডি প্যাড মাউন্টড ট্রান্সফরমার,250kva সিঙ্গল ফেজ ট্রান্সফরমার |

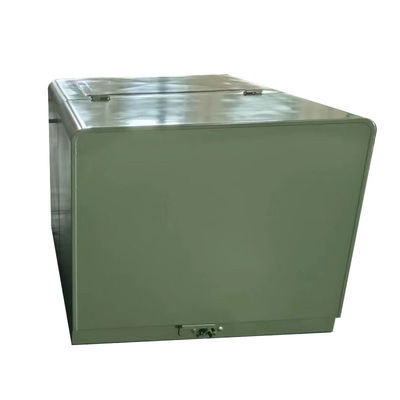

আবাসিক ব্যবহার 250kva 4160Grdy থেকে 240V একক ফেজ প্যাড মাউন্ট ট্রান্সফরমার

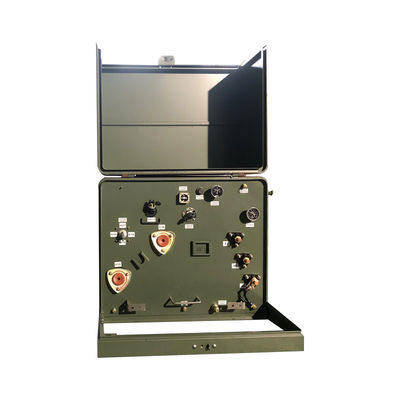

গঠন

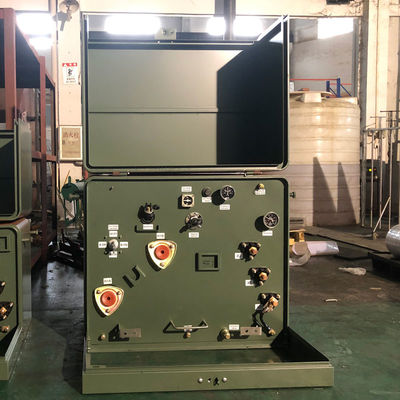

কারখানার ছবি
স্পেসিফিকেশন
একক ফেজ প্যাড মাউন্ট ট্রান্সফরমার স্পেসিফিকেশন | ||||||||
রেটিং | উচ্চ ভোল্টেজ ((kV) | লোড হ্রাস নেই | লোড হ্রাস | উচ্চতা | গভীরতা | প্রস্থ | তেলের ওজন ((কেজি) | মোট ওজন ((কেজি) |
(কেভিএ) | (মিমি) | (মিমি) | (মিমি) | |||||
১৫ কেভিএ | 34.5/19.92 13.8/8 13.২/৭6 12.৪৭/৭2 অথবা অন্যদের |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
২৫ কেভিএ | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 কেভিএ | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
৫০ কেভিএ | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
৭৫ কেভিএ | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
১০০ কেভিএ | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
১৬৭ কেভিএ | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
২৫০ কেভিএ | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
প্রোডাক্ট ডায়াগ্রাম
সংক্ষিপ্তসার
১) একক-প্যাড মাউন্টড ট্রান্সফরমার হল তেল নিমজ্জিত বিতরণ ট্রান্সফরমার।
২) ঐতিহ্যগত ট্রান্সফরমারটি বক্স টাইপ শেলের মধ্যে ডিজাইন করা হয়েছে।
3)এটি ছোট আকার, হালকা ওজন, কম শব্দ, কম ক্ষতি, সুরক্ষা এবং নির্ভরযোগ্যতার বৈশিষ্ট্য রয়েছে। এটি আবাসিক কোয়ার্টার, বাণিজ্যিক কেন্দ্র, হাসপাতাল, পার্ক, স্কুল ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
৪) একক ফেজ প্যাড মাউন্ট করা ট্রান্সফরমারগুলি স্ব-শীতল, লুপ বা রেডিয়াল ফিডে উপলব্ধ এবং মৃত ফ্রন্ট,এএনএসআই / সিএসএ / আইইইই মান পূরণ করে বা অতিক্রম করে।
৫) একক প্যাড মাউন্ট করা ট্রান্সফরমারগুলি দরজা এবং লকযুক্ত একটি ক্যাবিনেটের ভিতরে স্থাপন করা হয়, সাধারণত বাইরে অবস্থিত। এই ট্রান্সফরমারগুলি ১৫-২৫০ কেভিএ থেকে নামমাত্র মানের সাথে ম্যানুয়ালাইজ করা হয়।
6)এইসব বিতরণ ট্রান্সফরমারগুলি তেল-বিচ্ছিন্ন, সেফ-কুলড,লুপ বা রেডিয়াল ফিডের মধ্যে পাওয়া যায় এবং মৃত-ফ্রন্ট রয়েছে
৭) এই ট্রান্সফরমারগুলি দুটি মৌলিক কনফিগারেশনে পাওয়া যায়, রেডিও এবং লুপ ফিড, যা ট্রান্সফরমারগুলি ইনসাল করা হবে এমন সার্কিটের ধরণের উপর ভিত্তি করে নির্বাচিত হয়।
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
