ট্রান্সফরমার প্রকার: | প্যাড মাউন্ট | ঠান্ডা করার পদ্ধতি: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> |
---|---|---|---|
ঘনত্ব: | 50Hz/60Hz | প্রতিবন্ধকতা: | 1.0-4.5% সাধারণ |
নিরোধক স্তর: | এ/ই | প্রাথমিক ভোল্টেজ: | 12470GrdY/7200 |
সেকেন্ডারি ভোল্টেজ: | 240/120V (L-N-L) | ঘূর্ণন উপাদান: | তামা |
লক্ষণীয় করা: | ১৫ কেভি লুপ ফিড ট্রান্সফরমার,প্যাড মাউন্টড লুপ ফিড ট্রান্সফরমার,তেল টাইপ ট্রান্সফরমার 7.6 Kv |

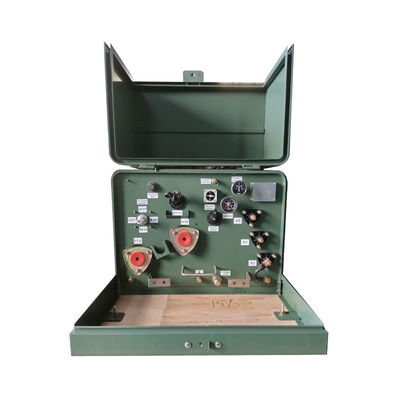

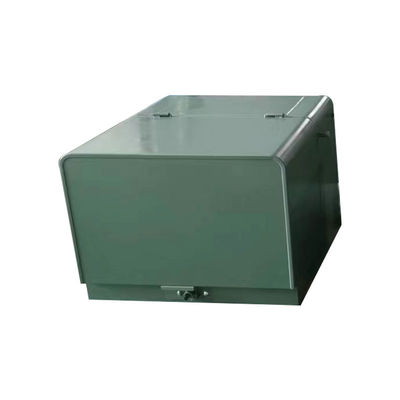

1 ফেজ প্যাড মাউন্ট করা 15kva লুপ ফিড টাইপ ট্রান্সফরমার 34.5kv 13.2kv 7.6 Kv
পণ্যের বর্ণনা
সংক্ষিপ্তসার
একক ফেজ প্যাড মাউন্টড ট্রান্সফরমার হল তেল নিমজ্জিত বিতরণ ট্রান্সফরমার। ঐতিহ্যগত ট্রান্সফরমারটি একটি বাক্স টাইপ শেলের মধ্যে ডিজাইন করা হয়েছে। এটি ছোট আকার, হালকা ওজন,কম শব্দ, কম ক্ষতি, নিরাপত্তা এবং নির্ভরযোগ্যতা। এটি আবাসিক এলাকায়, বাণিজ্যিক কেন্দ্র, হাসপাতাল, পার্ক, স্কুল ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।লুপ বা রেডিয়াল ফিডে পাওয়া যায়, এবং মৃত ফ্রন্ট,এএনএসআই / সিএসএ / আইইইই মান পূরণ বা অতিক্রম করে।
স্পেসিফিকেশন
এসপ্যাড মাউন্টড ট্রান্সফরমার স্পেসিফিকেশন | ||||||||
রেটিং | উচ্চ ভোল্টেজ ((kV) | লোড হ্রাস নেই | লোড হ্রাস | উচ্চতা | গভীরতা | প্রস্থ | তেলের ওজন ((কেজি) | মোট ওজন ((কেজি) |
(কেভিএ) | (মিমি) | (মিমি) | (মিমি) | |||||
১৫ কেভিএ | 34.5/19.92 13.8/8 13.২/৭6 12.৪৭/৭2 অথবা অন্যদের |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
২৫ কেভিএ | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 কেভিএ | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
৫০ কেভিএ | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
৭৫ কেভিএ | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
১০০ কেভিএ | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
১৬৭ কেভিএ | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
২৫০ কেভিএ | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
স্ট্যান্ডার্ড বৈশিষ্ট্য
১) একক প্যাড মাউন্ট করা ট্রান্সফরমার ট্যাঙ্কের লেপ C57 এর বেশি,12.8 এবং সি ৫৭,12.29আইইইই সি-৫৭ এর সাথে সম্পূর্ণ সম্মতি।12.২৮ কভারেজ অখণ্ডতা মান।
2)প্লুপ ফিড অপারেশনের জন্য দুটি বাহ্যিকভাবে clamped সর্বজনীন উচ্চ-ভোল্টেজ বুশিং কূপ বা রেডিয়াল ফিড অপারেশনের জন্য একটি বাহ্যিকভাবে clamped বুশিং কূপ।
৩) তিনটি বাহ্যিকভাবে বন্ধ করা কম ভোল্টেজ বুশিং, যার মধ্যে একটি সম্পূর্ণ নিরপেক্ষ টার্মিনাল রয়েছে।
৪) ইম্বোসড বুশিং মাউন্ট; অভ্যন্তরীণ তেল কক্ষের নীচে।
৫) থ্রেডযুক্ত, ফ্লাশ মাউন্ট করা স্টেইনলেস স্টিলের উত্তোলন ব্যবস্থা।
৬) স্বয়ংক্রিয় চাপ হ্রাস ডিভাইস।
৭) অক্সিডেশন ইনহিবিটার সহ ইলেকট্রিক গ্রেড খনিজ তেল।
8) ক্ষয় প্রতিরোধী স্টেইনলেস স্টীল hinges পিন এবং ব্যারেল সঙ্গে অপসারণযোগ্য হুড হালকা ইস্পাত ঘের এবং স্টেইনলেস স্টীল হার্ডওয়্যার সঙ্গে বন্ধ করা detachable sill সামনে প্যানেল আনুষাঙ্গিক মাউন্টিং ক্রেট.
৯) জল আটকে না থাকার জন্য ক্যাপ এবং তেল কম্পার্টমেন্টে ডোমযুক্ত উপরিভাগ।
১০) তেল ভরাট/তেল স্তরের প্লাগ; তেল ড্রেন প্লাগ; ট্যাঙ্কের গ্রাউন্ডিং বিধান।
১১) ক্যাপিটিব পেনটা-হেড সিকিউরিটি বোল্ট, ফ্লোটিং নট এবং পেনলক প্রদানের সাথে ক্ষয় প্রতিরোধী লকিং সমন্বয়।
ঐচ্ছিক আনুষাঙ্গিক

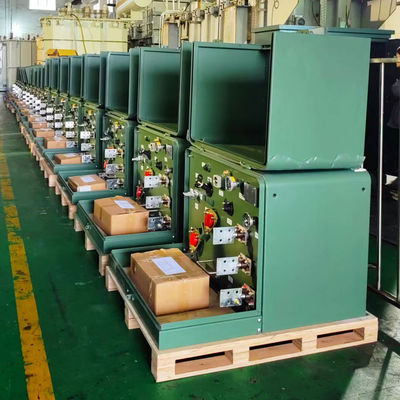

উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
