| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | ডি-১৫/৪ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | একক ফেজ | সক্ষমতা: | 15KVA |
|---|---|---|---|
| ঠান্ডা করার পদ্ধতি: | ওএনএন | প্রতিরোধ: | 3.5% |
| প্রাথমিক ভোল্টেজ: | 11000V অথবা কাস্টমাইজড | সেকেন্ডারি ভোল্টেজ: | 120/240V |
| ঘূর্ণন উপাদান: | কপার/অ্যালুমিনিয়াম | স্ট্যান্ডার্ড: | ডিওই/এএনএসআই/আইইইই |
| লক্ষণীয় করা: | 15kva পল মাউন্ট ট্রান্সফরমার,এএনএসআই পল মাউন্টড ট্রান্সফরমার,আইইইই তেল টাইপ ট্রান্সফরমার |
||

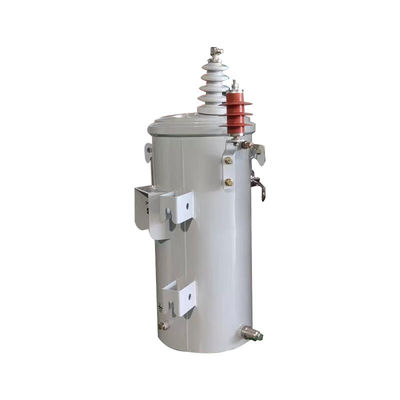

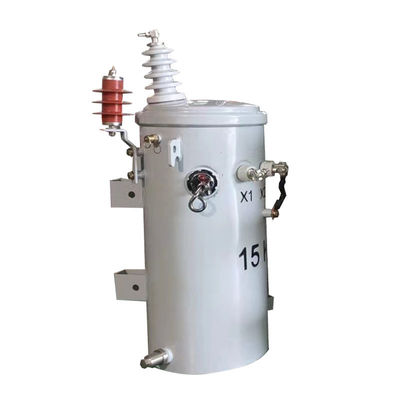

আইইইই এএনএসআই ওভারহেড ইনস্টলেশন প্রকার একক ফেজ 15kva মেরু মাউন্ট ট্রান্সফরমার 11000V থেকে 240V
পারফরম্যান্স বৈশিষ্ট্য
1শিল্প ও কৃষি বিদ্যুৎ নেটওয়ার্কের বিদ্যুৎ পরিবহন ও বিতরণে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।
2. লোহার কোরটি চৌম্বকীয়তার উচ্চ পরিবাহিতা সহ ঠান্ডা ঘূর্ণিত সিলিকন-স্টিল শীট দিয়ে তৈরি এবং টান-প্ল্যাঙ্ক কাঠামো গ্রহণ করে, যাতে এর চৌম্বকীয় পথটি সংক্ষিপ্ত, ক্ষতি এবং শব্দ স্তর কম হয়।
3. কম্প্রেস তারের মোড়ানোর জন্য গৃহীত হয় যাতে ক্ষতি কম হয় এবং শর্ট সার্কিট সহ্য করার ভাল ক্ষমতা থাকে।
4তেলের ট্যাঙ্কটি বেল টাইপ, সম্পূর্ণ ভাঁজ প্লেট টাইপের কাঠামো, চমৎকার বাইরের এবং রক্ষণাবেক্ষণের জন্য সহজ।
মূল তথ্য
| 15 কেভিএ পল মাউন্টড ট্রান্সফরমার স্পেসিফিকেশন | |||
| ক্ষমতা নির্ধারণ | ১৫ কেভিএ | HV/LV উইন্ডিং | অ্যালুমিনিয়াম |
| এইচভি ভোল্টেজ | 4.16 কেভি | লোড হ্রাস নেই | ৫৫ ওয়াট |
| এলভি ভোল্টেজ | ১২০/২৪০ ভোল্ট | লোড হ্রাস | ১৫৩ ওয়াট |
| HV BIL | ১২৫ কিলোভোল্ট | ঘনত্ব | ৬০ হার্জ |
| LV BIL | ৩০ কিলোভোল্ট | রঙ | গ্রে#৭০ |
| দৈর্ঘ্য | ৬২০ মিমি | ট্যাঙ্ক ও আনুষাঙ্গিক | ১৩০ কেজি |
| প্রস্থ | ৭০০ মিমি | তেলের ওজন | ৭৫ কেজি |
| উচ্চতা | ৮৮০ মিমি | মোট ওজন | ২৫৫ কেজি |
| মেরুকতা | অ্যাডিটিভ | প্রতিরোধ | 2.০০% |
ডিজাইন অঙ্কন
আনুষাঙ্গিক
স্পেসিফিকেশন
| ১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
বৈশিষ্ট্য
1ট্যাঙ্কের ঢাকনাগুলোতে উচ্চ ভোল্টেজ পোরসিলিনের বুশিং রয়েছে যা রিং টার্মিনালের সাথে আসে, যা অ্যালুমিনিয়াম বা তামার তারের জন্য উপযুক্ত।
2ট্যাংক কভার এর বৃত্তাকার সেলাই কাঠামো এমনকি চাপ বিতরণ এবং নির্ভরযোগ্য সীল নিশ্চিত করে।
3ট্যাংকের দেয়ালে রিং বোল্টগুলি নিম্ন-ভোল্টেজ বুশিং এবং টার্মিনাল হিসাবে কাজ করে এবং টিন-প্লেটযুক্ত।
4. এই আইটেমটি একটি চাপ ত্রাণ ভালভের সাথে আসে যা স্ব-সিলিংয়ের সক্ষম।
5এএনএসআই মান অনুযায়ী, ট্রান্সফরমারের উপরের এবং নীচের অংশের সাসপেনশন হুকগুলি মেনে চলে।
6ট্যাঙ্কের গ্রাউন্ড টার্মিনাল হল রিং বোল্ট গ্রাউন্ড টার্মিনাল।
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
