পর্যায়: | তিন | ট্রান্সফরমার প্রকার: | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল-টাইপ |
---|---|---|---|
সক্ষমতা: | 500KVA | অন্তরণ শ্রেণি: | ই |
প্রাথমিক ভোল্টেজ: | 13200V | সেকেন্ডারি ভোল্টেজ: | 208Y/120 |
তাপমাত্রা বৃদ্ধি: | 65°C | কার্যকারিতা: | 99% |
লক্ষণীয় করা: | 500 Kva প্যাড মাউন্ট ট্রান্সফরমার,প্যাড মাউন্ট ট্রান্সফরমার 208v,99% দক্ষতা তেল টাইপ ট্রান্সফরমার |
পণ্যের বর্ণনা

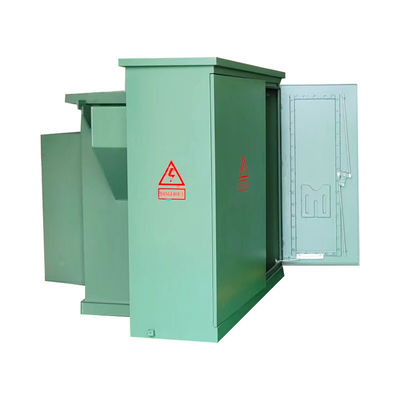

পণ্যের নাম | এএনএসআই থ্রি-ফেজ প্যাড মাউন্ট ট্রান্সফরমার |
নামমাত্র ভোল্টেজ | 7.২ কেভি,7.৬২ কেভি ১০ কেভি ১১ কেভি,12.৪৭ কেভি,13.২ কেভি,13.8KV, 20KV বা 33KV বা 35KV |
নামমাত্র ক্ষমতা | 50KVA ~ 5000KVA |
স্ট্যান্ডার্ড | আইইসি, এএনএসআই, ডিআইএন, বিএস, জিবি বা অন্য |
কোর এবং উইন্ডিং উপাদান | অ্যামোরফ মেটাল কোর, কপার ওয়ালিং বা অ্যালুমিনিয়াম ওয়ালিং। |
কারখানার ছবি
পারফরম্যান্স
1) তেল সংরক্ষণের ট্যাংক নেই, ট্রান্সফরমারের উচ্চতা কমিয়ে দেওয়া হয়েছে,ইনস্টলেশন স্পেস এবং পরিবহন খরচ সাশ্রয় করতে পারে।
2)গোলাপযুক্ত রেডিয়েটরের স্থিতিস্থাপকতা তাপমাত্রার পরিবর্তনের কারণে তেলের ভলিউমের পরিবর্তনকে ক্ষতিপূরণ দিতে পারে।
3)বক্সটি হল রেডিয়েটর ট্যাংক, এটি শুধুমাত্র শীতল করার কাজই করে না, 'শ্বাস'ও করে।
4) ট্রান্সফরমার তেল বায়ুর সাথে যোগাযোগ করে না,যা কার্যকরভাবে অক্সিজেন এবং জলকে ট্রান্সফরমার নিমজ্জিত হতে বাধা দেয় এবং পারফরম্যান্সের অবনতি ঘটায় (উপাদান এবং তেলের বয়স).
5)উচ্চ এবং নিম্ন ভোল্টেজ ঘূর্ণন নতুন কাঠামো, তেল নল এবং সংযোগের জন্য যুক্তিসঙ্গত বিন্যাস যা যান্ত্রিক শক্তি এবং অ্যান্টি-শর্টকাট ক্ষমতা বৃদ্ধি করে।
6)আমরা একটি ভাল শীতল প্রভাব উত্পাদন করতে লম্বা তেল পথ সঙ্গে সর্পিল loops ব্যবহার।আমরা লুপ এর টার্মিনাল মুখের কার্যকর সমর্থন উন্নত অ্যান্টি শর্ট সার্কিট বৈদ্যুতিক ক্ষমতা জোরদার করতে.
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
