পর্যায়: | তিন ধাপে | সক্ষমতা: | ২৫০০ কেভিএ |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 24940GrdY/14400 | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
ঘনত্ব: | 60 Hz | তাপমাত্রা বৃদ্ধি: | 65°C |
নিরোধক রেটিং: | ক্লাস ই আইসোলেশন - 120°C, 248°F | কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> |
লক্ষণীয় করা: | 2500 কেভিএ প্যাড মাউন্ট ট্রান্সফরমার,2500 Kva থ্রি ফেজ ট্রান্সফরমার,KNAN প্যাড মাউন্ট ট্রান্সফরমার |

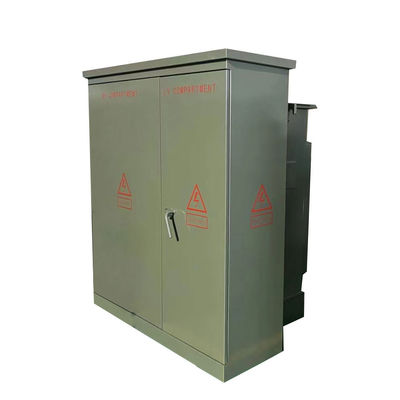

2500 Kva থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার স্টেপ ডাউন 24940v থেকে 480v
পণ্যের বর্ণনা
পণ্যের নাম | এএনএসআই থ্রি-ফেজ প্যাড মাউন্ট ট্রান্সফরমার |
নামমাত্র ভোল্টেজ | 7.২ কেভি,7.৬২ কেভি ১০ কেভি ১১ কেভি,12.৪৭ কেভি,13.২ কেভি,13.8KV, 20KV বা 33KV বা 35KV |
নামমাত্র ক্ষমতা | 50KVA ~ 5000KVA |
স্ট্যান্ডার্ড | আইইসি, এএনএসআই, ডিআইএন, বিএস, জিবি বা অন্য |
কোর এবং উইন্ডিং উপাদান | অ্যামোরফ মেটাল কোর, কপার ওয়ালিং বা অ্যালুমিনিয়াম ওয়ালিং। |
কারখানার ছবি
প্রাথমিক স্যুইচিং
১-৫ পজিশনের ট্যাপ চেঞ্জার।
2) 4 অবস্থান লোড ব্রেক সুইচ,একটি হট স্টিক পরিচালনা করা যেতে পারে এবং মেরামত এবং রক্ষণাবেক্ষণে নমনীয়তা দেয়।
সমাপ্ত সংযোগ
1)প্রাথমিক পাওয়ার ক্যাবলগুলি এলকো সংযোগকারীগুলির সাথে সংযুক্ত।
2) লোডব্রেক ইনসার্ট সহ বাহ্যিকভাবে clamped bushing wells।
৩) ইন্টিগ্রেটেড লোডব্রেক বা লোডব্রেক ব্যতীত বুশিং।
4)দ্বিতীয় সমাপ্তি NEMA 4-হোল, 6-হোল, 8-হোল, 10-হোল বা 12-হোল স্প্যাড সহ বাহ্যিকভাবে clamped bushings, স্প্যাড সমর্থন উপলব্ধ।
প্রতিরক্ষামূলক যন্ত্র
1) বেয়নেট ফিউজ আংশিক পরিসীমা বর্তমান সীমাবদ্ধ ফিউজ।
2) স্বয়ংক্রিয়ভাবে চাপ হ্রাস ডিভাইস।
3) তেলের স্তর পরিমাপকারী।
4) তেলের তাপমাত্রা পরিমাপকারী।
৫) ভ্যাকুয়াম চাপ পরিমাপ যন্ত্র।
6) নমুনা গ্রহণকারী সঙ্গে ড্রেন ভালভ।
7)বিতরণ শ্রেণি, ধাতব অক্সাইড আটকান, 3-36 কেভি।
8)বিতরণ শ্রেণি, ভ্যালভ টাইপ বজ্রপাতকারী, 3-27 কেভি।
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
