ট্রান্সফরমার প্রকার: | প্যাড মাউন্ট | ঠান্ডা করার পদ্ধতি: | <i>ONAN;</i> <b>একটি উপর;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> |
---|---|---|---|
ঘনত্ব: | 50Hz/60Hz | নিরোধক স্তর: | এ/ই |
প্রাথমিক ভোল্টেজ: | 13200GrdY/7620 | সেকেন্ডারি ভোল্টেজ: | 240/120V (L-N-L) |
সক্ষমতা: | 100KVA | পর্যায়: | একক ফেজ |
লক্ষণীয় করা: | ১০০ কেভি লুপ ফিড ট্রান্সফরমার,সিঙ্গল ফেজ লুপ ফিড ট্রান্সফরমার,তেল টাইপ ট্রান্সফরমার 12.4 Kv |

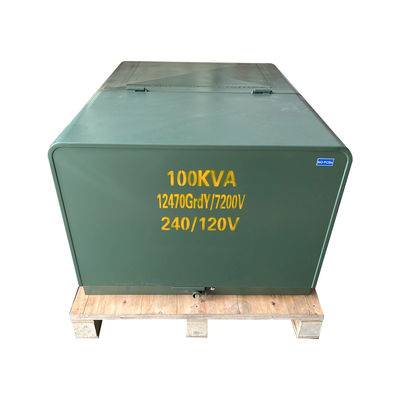

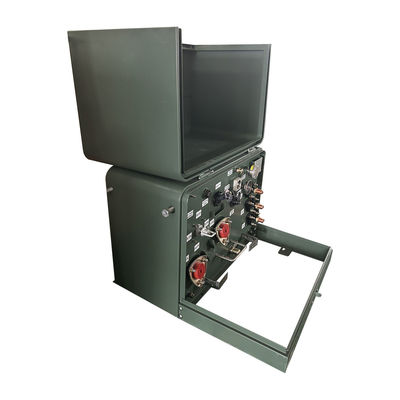

100kva সিঙ্গল ফেজ প্যাড মাউন্টড লুপ ফিড ট্রান্সফরমার 34.5kv 13.2kv 12.4 Kv
সংক্ষিপ্তসার
1)একক-প্যাড-মাউন্টড ট্রান্সফরমারগুলি দরজা এবং লকযুক্ত একটি ক্যাবিনেটের ভিতরে স্থাপন করা হয়, সাধারণত বাইরে অবস্থিত। এই ট্রান্সফরমারগুলি 15-250 কেভিএ থেকে নামমাত্রের সাথে ম্যানুয়ালাইজ করা হয়।
2)এইসব বিতরণ ট্রান্সফরমারগুলি তেল-বিচ্ছিন্ন, সেফ-কুলড,লুপ বা রেডিয়াল ফিডের মধ্যে উপলব্ধ এবং মৃত-ফ্রন্ট
৩) এই ট্রান্সফরমারগুলি দুটি মৌলিক কনফিগারেশনে পাওয়া যায়, রেডিও এবং লুপ ফিড, যা ট্রান্সফরমারগুলি ইনসাল করা হবে এমন সার্কিটের ধরণের উপর ভিত্তি করে নির্বাচিত হয়।
পণ্যের বিবরণ
বৈশিষ্ট্য
• ANSI®, IEEE® এবং NEMA® মান পূরণ বা অতিক্রম করে
• ডিওই শক্তি দক্ষতা স্ট্যান্ডার্ড 10 সিএফআর পার্ট 431 বিতরণ ট্রান্সফরমার জন্য পূরণ করে
• ট্যাংক লেপ IEEE Std C57 অতিক্রম করে।12.২৮টিএম-২০০৫ এবং আইইইই স্টাড সি৫৭।12.29TM-2005 মান (শুধুমাত্র স্টেইনলেস স্টীল ইউনিট)
• আইইইই স্টেডিয়াম সি ৫৭ এর সাথে সম্পূর্ণ সম্মতি।12.28TM-2005 মানক বাক্সের অখণ্ডতার প্রয়োজনীয়তা
• লেজার খোদাই করা নামের প্লেট
• স্টেইনলেস স্টীল উত্তোলন ব্যবস্থা
• ট্যাঙ্কের গ্রাউন্ডিংয়ের বিধান
• স্বয়ংক্রিয় চাপ হ্রাস ডিভাইস
• ইলেকট্রিক্যাল গ্রেড খনিজ তেল
• স্টেইনলেস স্টীল চাকা পিন এবং ব্যারেল সঙ্গে hinged দরজা
• সহজেই সারিবদ্ধ করার জন্য ভাসমান লক পকেট
• স্টেইনলেস স্টীল pentahead দরজা লক বোল্ট
• তেল ভর্তি ও খালাস ব্যবস্থা
• অপসারণযোগ্য সিল
• ঝালাই গম্বুজযুক্ত ট্যাঙ্ক কভার
• উচ্চ-ভোল্টেজ বুশিং কূপ - 200 এ
স্পেসিফিকেশন
এসপ্যাড মাউন্টড ট্রান্সফরমার স্পেসিফিকেশন | ||||||||
রেটিং | উচ্চ ভোল্টেজ ((kV) | লোড হ্রাস নেই | লোড হ্রাস | উচ্চতা | গভীরতা | প্রস্থ | তেলের ওজন ((কেজি) | মোট ওজন ((কেজি) |
(কেভিএ) | (মিমি) | (মিমি) | (মিমি) | |||||
১৫ কেভিএ | 34.5/19.92 13.8/8 13.২/৭6 12.৪৭/৭2 অথবা অন্যদের |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
২৫ কেভিএ | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 কেভিএ | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
৫০ কেভিএ | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
৭৫ কেভিএ | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
১০০ কেভিএ | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
১৬৭ কেভিএ | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
২৫০ কেভিএ | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
ঐচ্ছিক আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
