পর্যায়: | একক ফেজ | সক্ষমতা: | 50Kva অথবা কাস্টমাইজ করুন |
---|---|---|---|
ঠান্ডা করার পদ্ধতি: | <i>ONAN;</i> <b>একটি উপর;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | ঘনত্ব: | 60Hz |
প্রাথমিক ভোল্টেজ: | 12470GrdY/7200 | সেকেন্ডারি ভোল্টেজ: | 120/240V |
তাপমাত্রা বৃদ্ধি: | 65°C | স্ট্যান্ডার্ড: | এএনএসআই/আইইইই |
লক্ষণীয় করা: | 50kva তেল নিমজ্জিত বিতরণ ট্রান্সফরমার,240 ভি তেল নিমজ্জিত বিতরণ ট্রান্সফরমার,ওএনএএন পল মাউন্ট ট্রান্সফরমার |

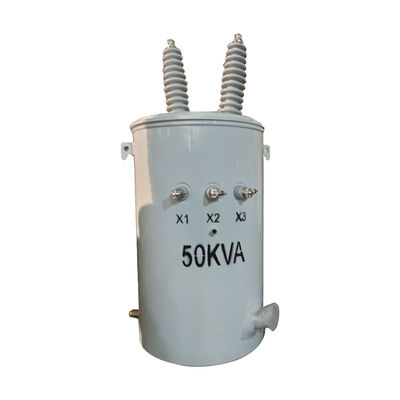

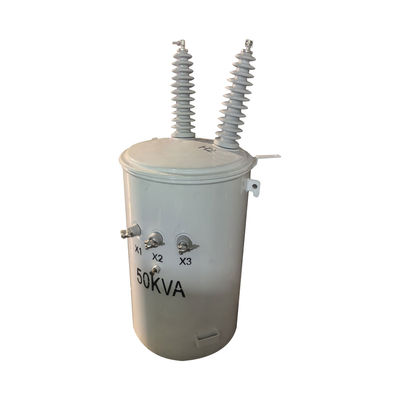

12.4kv 240v 50kva তেল নিমজ্জিত বিতরণ ট্রান্সফরমার একক ফেজ মেরু মাউন্ট ট্রান্সফরমার
বর্ণনা
বিকেন্দ্রীভূত বিদ্যুৎ সরবরাহের সাথে বিতরণ নেটওয়ার্কে, একক-ফেজ ট্রান্সফরমার একটি বিতরণ ট্রান্সফরমার হিসাবে উল্লেখযোগ্য সুবিধা রয়েছে।এটি নিম্ন ভোল্টেজ বিতরণ লাইন দৈর্ঘ্য কমাতে পারেন, লাইন ক্ষতি কমাতে এবং শক্তি সরবরাহের গুণমান উন্নত। এটি একটি উচ্চ দক্ষতা শক্তি সঞ্চয় রান লোহা কোর কাঠামো নকশা গ্রহণ করে।ট্রান্সফরমারটি স্টল মাউন্টিং টাইপ সাসপেনশন ইনস্টলেশন পদ্ধতি গ্রহণ করে, কম ভলিউম, ছোট অবকাঠামো নির্মাণ বিনিয়োগ, কম ভোল্টেজ পাওয়ার সাপ্লাই ব্যাসার্ধ হ্রাস এবং কম ভোল্টেজ লাইন ক্ষতির 60% এরও বেশি হ্রাস করতে পারে।ট্রান্সফরমার একটি শক্তিশালী ওভারলোড ক্ষমতা সঙ্গে একটি সম্পূর্ণরূপে সিল কাঠামো গ্রহণ, অবিচ্ছিন্ন অপারেশনে উচ্চ নির্ভরযোগ্যতা, সহজ রক্ষণাবেক্ষণ এবং দীর্ঘ সেবা জীবন।
মূল তথ্য
100 কেভিএ একক ফেজ পল মাউন্ট ট্রান্সফরমার স্পেসিফিকেশন | |||
শক্তি দক্ষতা | CSA C8021 | মেরুকতা | অ্যাডিটিভ |
এসটিডি | সিএসএ সি২।1 | HV/LV উইন্ডিং | অ্যালুমিনিয়াম |
ক্ষমতা নির্ধারণ | ১০০ কেভিএ | লোড হ্রাস নেই | ২০৮ ওয়াট |
এইচভি ভোল্টেজ | 12.47kV ডেল্টা | লোড হ্রাস | ৭৫৩ ওয়াট |
এলভি ভোল্টেজ | ২৪০/১২০ | ঘনত্ব | ৬০ হার্জ |
HV BIL | ১২৫ কিলোভোল্ট | ভেক্টর গ্রুপ | ২৬ |
LV BIL | ৩০ কিলোভোল্ট | রঙ | গ্রে |
দৈর্ঘ্য | ৭৩০ মিমি | ট্যাঙ্ক ও আনুষাঙ্গিক | ৪৩৫ কেজি |
প্রস্থ | ৮৯০ মিমি | তেলের ওজন | ১৬৫ কেজি |
উচ্চতা | ১১১০ মিমি | মোট ওজন | ৬৭৫ কেজি |
প্রতিরোধ | 2৯৩% | ঠান্ডা করার পদ্ধতি | ওএনএন |
বিশেষ উল্লেখ
১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
ভোল্টেজ ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
ডিজাইন অঙ্কন
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
