পর্যায়: | তিন ধাপে | সক্ষমতা: | 300KVA |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 12470GrdY/7200V | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
ঘনত্ব: | 60 Hz | তাপমাত্রা বৃদ্ধি: | 65°C |
প্রতিবন্ধকতা (সাধারণ): | 5.০-৭.৫% সাধারণ | কার্যকারিতা: | 99.10 |
লক্ষণীয় করা: | প্যাড মাউন্ট ট্রান্সফরমার 12470v,300 কেভিএ প্যাড মাউন্ট ট্রান্সফরমার,বৈদ্যুতিক তেল নিমজ্জিত ট্রান্সফরমার |

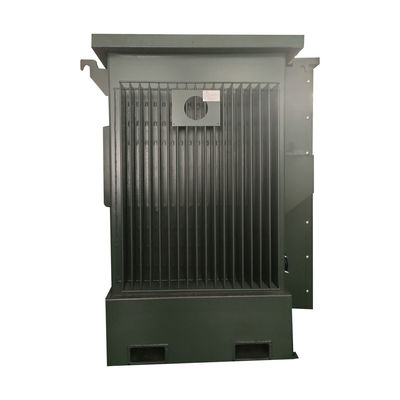

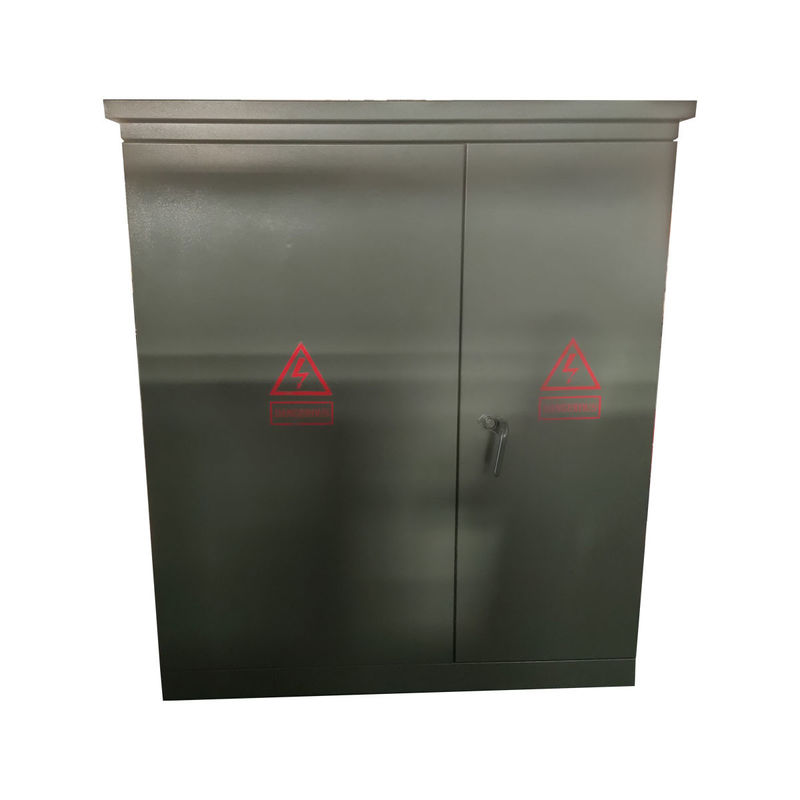

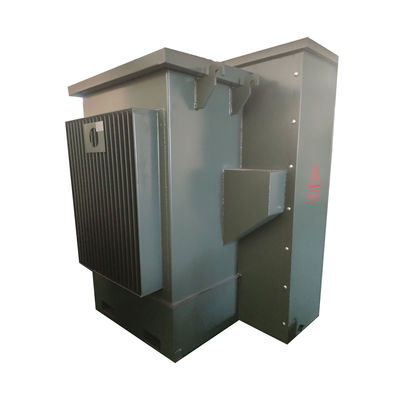

300 Kva থ্রি ফেজ তেল ডুবানো বৈদ্যুতিক প্যাড মাউন্ট করা ধরনের ট্রান্সফর্ম 12470v
বর্ণনা
1. প্যাড-মাউন্টড ট্রান্সফরমারগুলি 10000 কেভিএ পর্যন্ত পাওয়ারের মধ্যে তৈরি করা হয়।
2. প্যাড মাউন্টড ট্রান্সফরমারটি সিএসএ, আইইইই সি সহ মান অনুযায়ী ডিজাইন এবং পরীক্ষা করা হয়।57, এবং ডিওই যথাযথভাবে।
3. প্যাড মাউন্ট করা ট্রান্সফরমারগুলি তেল ভরা এবং একটি হস্তক্ষেপ-প্রতিরোধী নকশা রয়েছে। ট্রান্সফরমারটি দুটি অংশে বিভক্ত, সামনের কেবিন এবং পিছনের কেবিন।
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
পর্যায় | তিন ধাপ |
সক্ষমতা | ৩০০ কেভিএ |
ভেক্টর গ্রুপ | ইন্ ইন্ |
প্রাথমিক ভোল্টেজ | 12470GrdY/7200 |
প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
প্রাথমিক বিল | ৯৫ কেভি |
সেকেন্ডারি ভোল্টেজ | 480Y/277 |
সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
সেকেন্ডারি ফ্যাসর | Wye-N |
সেকেন্ডারি বিআইএল | ৩০ কেভি |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
প্রতিবন্ধকতা (সাধারণ) | 1.২-৬.০% সাধারণ |
প্রাথমিক সংযোগের ধরন | মৃত ফ্রন্ট |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
শব্দ স্তর | ৫৫ ডিবিএ |
মোট ওজন (তরল ভরা) * | 3৬৩৭ পাউন্ড |
কার্যকারিতা % | 99.০০% |
লোড হ্রাস নেই (ওয়াটে) | +/- 500W |
পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ৩,০০০ ওয়াট |
মোট লোড ক্ষতি (ওয়াট) 100% | +/- ৩,৫০০ ওয়াট |
কারখানার ছবি
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
কারখানার ছবি
