| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | এস-১০০০/৩৫ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | 1000KVA বা কাস্টমাইজড |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 34500V অথবা কাস্টমাইজড | সেকেন্ডারি ভোল্টেজ: | 208Y/120 |
| ভেক্টর গ্রুপ: | Dyn1 | তাপমাত্রা বৃদ্ধি: | 65°C |
| প্রতিবন্ধকতা (সাধারণ): | 5.০-৭.৫% সাধারণ | কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> |
| লক্ষণীয় করা: | 3 ফেজ তেল নিমজ্জিত ট্রান্সফরমার,তেল নিমজ্জিত ট্রান্সফরমার 208V,1000 কেভিএ প্যাড মাউন্ট ট্রান্সফরমার |
||

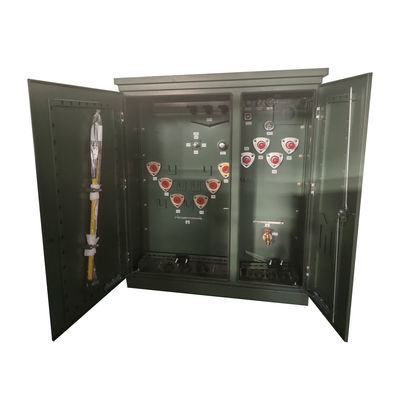

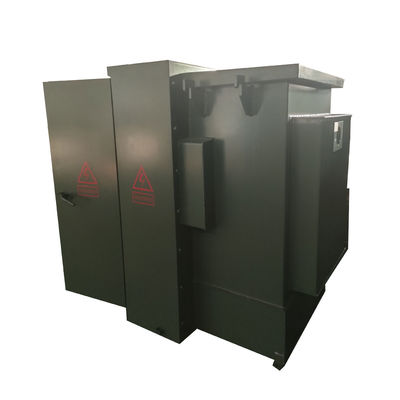

1000 Kva 3 ফেজ প্যাড মাউন্ট করা তেল নিমজ্জিত ট্রান্সফরমার 34500V থেকে 208V
পারফরম্যান্স
1) তেল সংরক্ষণের ট্যাংক নেই, ট্রান্সফরমারের উচ্চতা কমিয়ে দেওয়া হয়েছে,ইনস্টলেশন স্পেস এবং পরিবহন খরচ সাশ্রয় করতে পারে।
2)গোলাপযুক্ত রেডিয়েটরের স্থিতিস্থাপকতা তাপমাত্রার পরিবর্তনের কারণে তেলের ভলিউমের পরিবর্তনকে ক্ষতিপূরণ দিতে পারে।
3)বক্সটি হল রেডিয়েটর ট্যাংক, এটি শুধুমাত্র শীতল করার কাজই করে না, 'শ্বাস'ও করে।
4) ট্রান্সফরমার তেল বায়ুর সাথে যোগাযোগ করে না,যা কার্যকরভাবে অক্সিজেন এবং জলকে ট্রান্সফরমার নিমজ্জিত হতে বাধা দেয় এবং পারফরম্যান্সের অবনতি ঘটায় (উপাদান এবং তেলের বয়স).
5)উচ্চ এবং নিম্ন ভোল্টেজ ঘূর্ণন নতুন কাঠামো, তেল নল এবং সংযোগের জন্য যুক্তিসঙ্গত বিন্যাস যা যান্ত্রিক শক্তি এবং অ্যান্টি-শর্টকাট ক্ষমতা বৃদ্ধি করে।
6)আমরা একটি ভাল শীতল প্রভাব উত্পাদন করতে লম্বা তেল পথ সঙ্গে সর্পিল loops ব্যবহার।আমরা লুপ এর টার্মিনাল মুখের কার্যকর সমর্থন উন্নত অ্যান্টি শর্ট সার্কিট বৈদ্যুতিক ক্ষমতা জোরদার করতে.
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | ১ এমভিএ (১০০০ কেভিএ) |
| ভেক্টর গ্রুপ | DYN1 |
| প্রাথমিক ভোল্টেজ | ৩৪৫০০ ভোল্ট |
| প্রাথমিক ভোল্টেজ শ্রেণী | ৩৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | ডেল্টা |
| প্রাথমিক বিল | ১৫০ কিলোভোল্ট |
| সেকেন্ডারি ভোল্টেজ | 208Y/120 |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | Wye-N |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৫৫/৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| ট্যাপ চেঞ্জার | 5-পজিশন ট্যাপ চেঞ্জার |
| প্রতিরোধ | 50.0-7.5% সাধারণ, লক্ষ্যমাত্রা 5.75% |
| প্রাথমিক সংযোগের ধরন | মৃত ফ্রন্ট |
| প্রাইমারি ওভার-কুরেন্ট সুরক্ষা পদ্ধতি | গলিত, তেলে ডুবে থাকা |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৫৮ ডিবিএ |
| মাত্রা* | ৭৩" ডাব্লু এক্স ৬৯" ডি এক্স ৭৩" এইচ |
| মোট ওজন (তরল ভরা) * | 6৮৩৪ পাউন্ড |
| কার্যকারিতা % | 99. ২০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- ১,৩০০W |
| পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- 8,500W |
কারখানার ছবি
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
