পর্যায়: | একক ফেজ | সক্ষমতা: | 15KVA |
---|---|---|---|
ঠান্ডা করার পদ্ধতি: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | প্রতিরোধ: | 3.5% |
প্রাথমিক ভোল্টেজ: | ৪১৬০/৭২০০GrdY | সেকেন্ডারি ভোল্টেজ: | 120/240V |
তাপমাত্রা বৃদ্ধি: | 65°C | কার্যকারিতা: | 98.80% |
লক্ষণীয় করা: | 15kva পল মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার,একক ফেজ বিতরণ ট্রান্সফরমার 240 ভোল্ট,KNAN তেল টাইপ ট্রান্সফরমার |

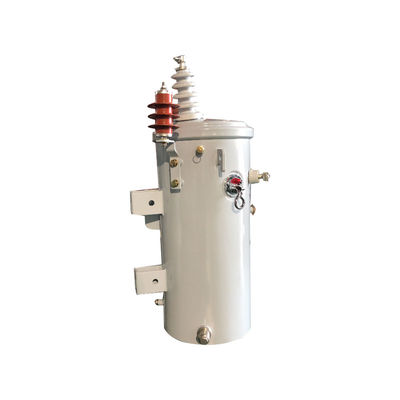

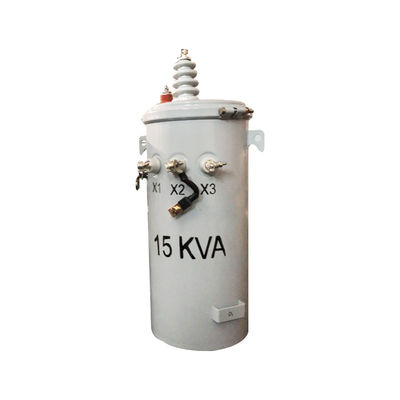

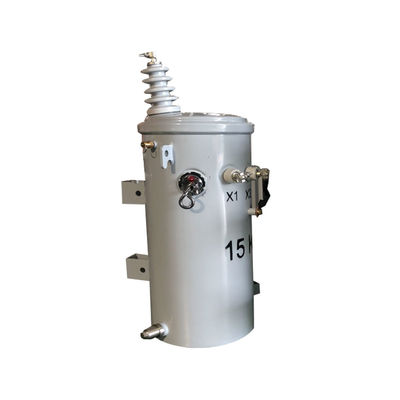

15kva একক ফেজ পল মাউন্টড টাইপ বিতরণ ট্রান্সফরমার 4160v থেকে 240v
মূল তথ্য
ট্রান্সফরমার প্রকার | ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট মেরু মাউন্ট করা |
পর্যায় | একক পর্যায় |
সক্ষমতা | ১৫ কেভিএ |
প্রাথমিক ভোল্টেজ | ৪১৬০/৭২০০GrdY |
প্রাথমিক ভোল্টেজ শ্রেণী | 8.7 কিলোভোল্ট ক্লাস |
প্রাথমিক বিল | ৬০ কিলোভোল্ট |
সেকেন্ডারি ভোল্টেজ | 120/240 ভোল্ট (এল-এন-এল) |
সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
সেকেন্ডারি ফ্যাসর | ডাবল-উইন্ডিং সিঙ্গল ফেজ |
সেকেন্ডারি বিআইএল | ৩০ কেভি |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
শব্দ স্তর | ৪৮ ডিবিএ |
মাত্রা | 17''-W x 20''-D x 38''-H |
ওজন | ২৫৬ পাউন্ড |
কার্যকারিতা | 98. ৮০% |
লোড হ্রাস নেই (ওয়াটে) | +/- ১৩৭ ওয়াট |
মোট লোড ক্ষতি (ওয়াট) | +/- 468W |
ডিজাইন অঙ্কন
আনুষাঙ্গিক
স্পেসিফিকেশন
১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
ভোল্টেজ ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
বৈশিষ্ট্য
1ট্যাঙ্কের ঢাকনাগুলোতে উচ্চ ভোল্টেজ পোরসিলিনের বুশিং রয়েছে যা রিং টার্মিনালের সাথে আসে, যা অ্যালুমিনিয়াম বা তামার তারের জন্য উপযুক্ত।
2ট্যাংক কভার এর বৃত্তাকার সেলাই কাঠামো এমনকি চাপ বিতরণ এবং নির্ভরযোগ্য সীল নিশ্চিত করে।
3ট্যাংকের দেয়ালে রিং বোল্টগুলি নিম্ন-ভোল্টেজ বুশিং এবং টার্মিনাল হিসাবে কাজ করে এবং টিন-প্লেটযুক্ত।
4এই আইটেমটি একটি চাপ ত্রাণ ভালভের সাথে আসে যা স্ব-সিলিংয়ের সক্ষম।
5এএনএসআই মান অনুযায়ী, ট্রান্সফরমারের উপরের এবং নীচের অংশের সাসপেনশন হুকগুলি মেনে চলে।
6ট্যাঙ্কের গ্রাউন্ড টার্মিনাল হল রিং বোল্ট গ্রাউন্ড টার্মিনাল।
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
