| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | S-1000/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| ট্রান্সফরমার প্রকার: | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল-টাইপ | সক্ষমতা: | 1 MVA (1000 KVA) |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 12470GrdY/7200 | সেকেন্ডারি ভোল্টেজ: | 208Y/120 |
| ঘনত্ব: | 60 Hz | কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> |
| প্রতিবন্ধকতা (সাধারণ): | 5.75% | কার্যকারিতা: | 99.20% |
| লক্ষণীয় করা: | স্টেপ ডাউন তেল নিমজ্জিত ট্রান্সফরমার,প্যাড মাউন্টড ট্রান্সফরমার 1000kva,তেল নিমজ্জিত ট্রান্সফরমার 15kV |
||

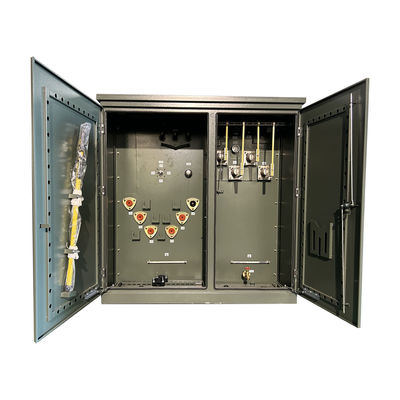

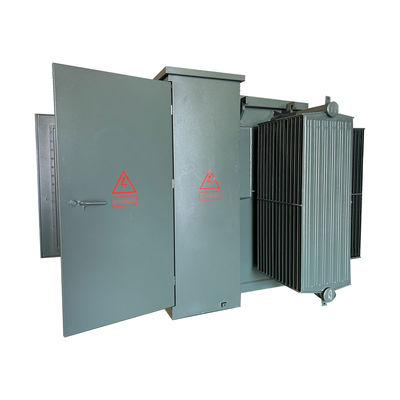

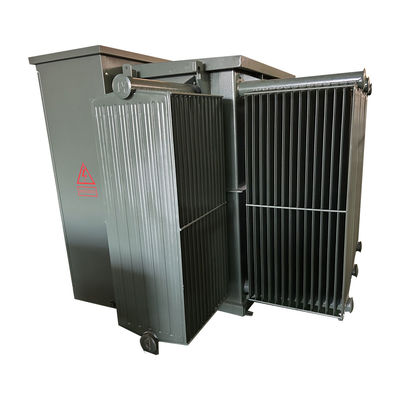

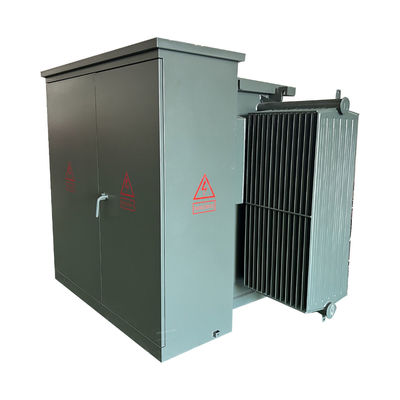

তিন ফেজ ইলেকট্রিক প্যাড মাউন্ট স্টেপ ডাউন তেল নিমজ্জিত ট্রান্সফরমার 1000kva 15kv
সংক্ষিপ্তসার
WINLEY প্রযোজ্য ANSI®/IEEE® মান পূরণ করে তরল ভরাট থ্রিফেজ প্যাড-মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির একটি সম্পূর্ণ লাইন সরবরাহ করে।,এটি উচ্চ-ভোল্টেজ এবং বড় ক্ষমতা অনুষ্ঠানগুলির জন্য উপযুক্ত, যেমন পাওয়ার সাবস্টেশন, শিল্প শক্তি খরচ ইত্যাদি। উচ্চ লোড, উচ্চ-ভোল্টেজ দৃশ্যকল্পগুলিতে,তেল নিমজ্জিত ট্রান্সফরমার ভাল কর্মক্ষমতা এবং স্থিতিশীলতা আছে.
পারফরম্যান্স
1) কাঠামোটি কমপ্যাক্ট এবং যুক্তিসঙ্গত, এবং ভলিউমটি ছোট, যা একই ধারণক্ষমতার ইউরোপীয় স্টাইলের বাক্সের পরিবর্তনের মাত্র এক তৃতীয়াংশ;
2) সম্পূর্ণরূপে সিল করা, সম্পূর্ণরূপে বিচ্ছিন্ন কাঠামো, নিরাপত্তা বাধা স্থাপন করার প্রয়োজন নেই, এবং ব্যক্তিগত নিরাপত্তা জন্য নির্ভরযোগ্য গ্যারান্টি;
3) ব্যবহারকারীদের জন্য বিভিন্ন পাওয়ার সাপ্লাই স্কিম রয়েছে, যা টার্মিনাল পাওয়ার সাপ্লাই গ্রহণ করতে পারে এবং রিং নেটওয়ার্ক বা দ্বৈত পাওয়ার সাপ্লাই উপলব্ধি করতে পারে;
4) S11 তেল নিমজ্জিত শক্তি ট্রান্সফরমার গৃহীত হয়, যা কম ক্ষতি, কম তাপমাত্রা বৃদ্ধি এবং শক্তিশালী ওভারলোড ক্ষমতা আছে;
৫) সুরক্ষার জন্য ডাবল ফিউজ (ব্যাক-আপ প্রোটেকশন ফিউজ + প্লাগ-ইন ফিউজ) ব্যবহার করা হয়।এবং প্লাগ-ইন ফিউজ ফিউজের বর্তমান এবং তাপমাত্রা দ্বৈত সংবেদনশীলতার বৈশিষ্ট্য রয়েছে যাতে পণ্যটির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা যায়;
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | ১ এমভিএ (১০০০ কেভিএ) |
| প্রাথমিক ভোল্টেজ | 12470GrdY/7200 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
| প্রাথমিক বিল | ৯৫ কেভি |
| সেকেন্ডারি ভোল্টেজ | 208Y/120 |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| ট্যাপ চেঞ্জার | 5-পজিশন ট্যাপ চেঞ্জার |
| প্রতিবন্ধকতা (সাধারণ) | 5.৭৫% |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| শব্দ স্তর | ৫৮ ডিবিএ |
| উচ্চতা রেটিং | সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার) |
| মাত্রা | ৮৯'-ডাব্লু x ৫৯'-ডি x ৬৪'-এইচ |
| ওজন | ৮২০০ পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| কার্যকারিতা % | 99. ২০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- ১,৩০০W |
| পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- 8,500W |
স্ট্যান্ডার্ড বৈশিষ্ট্য
প্যাড-মাউন্টড ট্রান্সফরমারগুলি প্রায় 75 থেকে প্রায় 5000 কেভিএ পর্যন্ত পাওয়ার নাম্বারে তৈরি করা হয় এবং প্রায়শই অন্তর্নির্মিত ফিউজ এবং
প্রাথমিক পাওয়ার ক্যাবলগুলি এলকো সংযোগকারীগুলির সাথে সংযুক্ত থাকে যা একটি হট স্টিক এবং
মেরামত ও রক্ষণাবেক্ষণের ক্ষেত্রে নমনীয়তা দেয়।
আমাদের প্যাড মাউন্ট ট্রান্সফরমারটি সিএসএ, এএনএসআই সি সহ শিল্পের মান অনুযায়ী ডিজাইন এবং পরীক্ষিত।57,DOE, এবং IEEE যথাযথভাবে।
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
| নামমাত্র ক্ষমতা | ক্ষতি ((w) | মাত্রা ((মিমি) | ওজন ((কেজি) | ||||
| লোড ছাড়াই ক্ষতি ((W) | লোড হ্রাস | ডব্লিউ | ডি | এইচ | তেলের ওজন (এল) | মোট ওজন (কেজি) | |
| ৪৫ কেভিএ | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| ৭৫ কেভিএ | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| ১৫০ কেভিএ | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| ৩০০ কেভিএ | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| ৫০০ কেভিএ | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| ৭৫০ কেভিএ | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| ১০০০ কেভিএ | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| ১৫০০ কেভিএ | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| ২০০০ কেভিএ | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| ২৫০০ কেভিএ | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| ৩০০০ কেভিএ | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| ৩৭৫০ কেভিএ | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
