| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | SCB10-2500/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $10000-$100000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন | ক্ষমতার বিপরিতে: | 2500KVA বা কাস্টমাইজ করুন |
|---|---|---|---|
| ঠান্ডা করার পদ্ধতি: | এএন/এএফ | ইনপুট ভোল্টেজ: | 13200 |
| আউটপুট ভোল্টেজ: | 480Y/277 | স্ট্যান্ডার্ড: | AS60076 |
| মূল বস্তু: | সিলিকন ইস্পাত | তাপমাত্রা বৃদ্ধি: | 100℃ |
| লক্ষণীয় করা: | ইপোক্সি রজন বৈদ্যুতিক বিতরণ ট্রান্সফরমার,2500kva বৈদ্যুতিক বিতরণ ট্রান্সফরমার,ইপোক্সি রজন ট্রান্সফরমার 13200V |
||

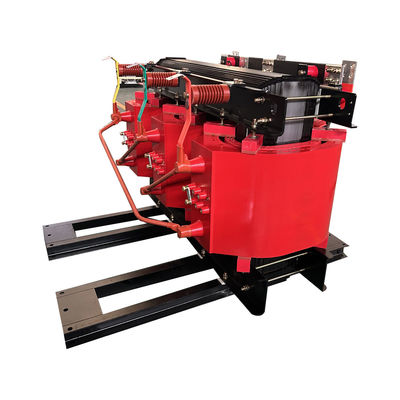

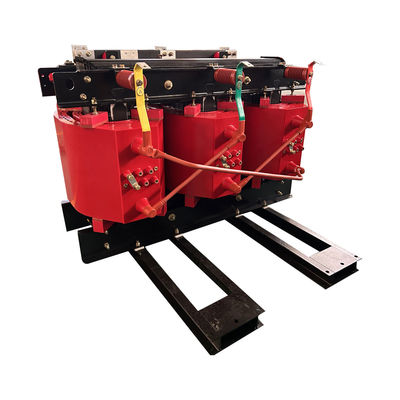

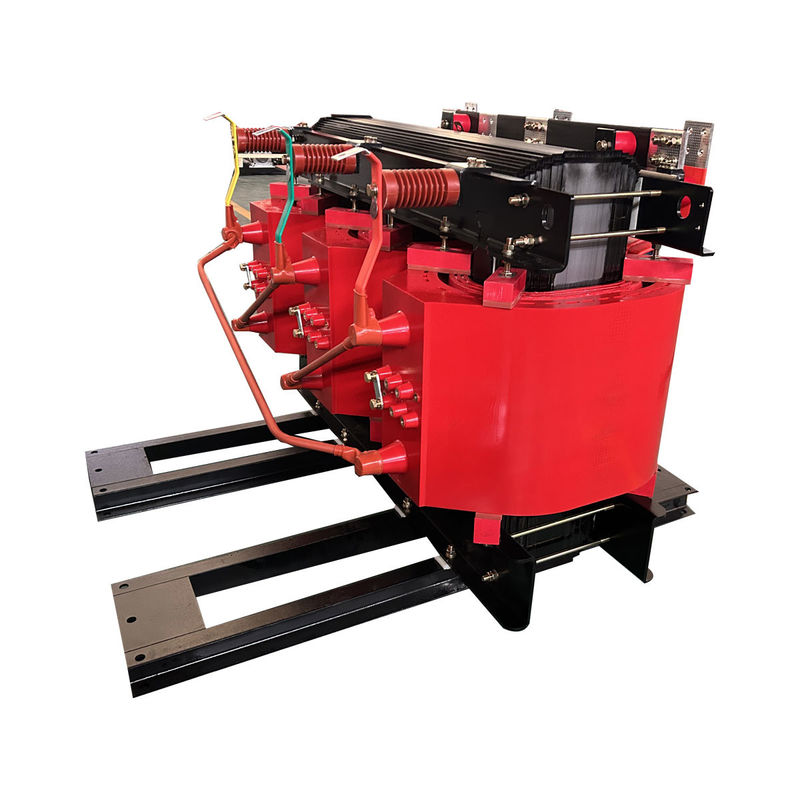

2500kva ড্রাই টাইপ ইপোক্সি রজন স্টেপ ডাউন বৈদ্যুতিক বিতরণ ট্রান্সফরমার 13200V থেকে 480V
পারফরম্যান্স বৈশিষ্ট্য
1) লোহার কোরটি উচ্চমানের সিলিকন স্টিল শীট থেকে তৈরি। ট্রান্সফরমারের কম ক্ষতি এবং জারা প্রতিরোধের জন্য পৃষ্ঠটি অ্যান্টি-জারা এবং ভাল তাপ অপসারণের সাথে আবৃত।
২) উচ্চ ভোল্টেজ মোড়কটি একটি স্ট্রিপ কন্ডাক্টর (অ্যালুমিনিয়াম বা তামা) এবং ডাবল স্তর নিরোধক সহ একটি অবিচ্ছিন্ন ড্রপ ডাউন ডিস্ক রয়েছে।
3) নিম্ন-ভোল্টেজ উত্তোলনটি অ্যালুমিনিয়াম বা তামা ফয়েল থেকে তৈরি এবং ইপোক্সি রজন দিয়ে প্রাক-প্রসারিত বিচ্ছিন্ন ফয়েল দিয়ে ঘূর্ণিত হয়।
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) ভ্যাকুয়াম কাস্টিং চেম্বারে, রজনটি ছাঁচে ঢেলে দেওয়া হয় যাতে এটি শক্ত হয় এবং একটি উচ্চ-শক্তিযুক্ত FRP শরীরের কাঠামো গঠন করে।
কাঠামোগত বৈশিষ্ট্য
মূল তথ্য
| প্রকার | শুষ্ক প্রকার, কাস্ট রজন |
| মডেল নম্বর | SCB10-2500KVA/15~0.4KV |
| ধাপ | 3 |
| নামমাত্র ক্ষমতা |
2500কেভিএ
|
| আইসোলেশনের ধরন | এফ/এইচ |
| ঠান্ডা করার পদ্ধতি | AN/AF |
| প্রাথমিক ভোল্টেজ | ১৩২০০ ভোল্ট |
| সেকেন্ডারি ভোল্টেজ | 480Y/277 |
| ভেক্টর গ্রুপ |
Dy11
|
| ট্যাপিং রেঞ্জ | ±2x25 |
| নামমাত্র ফ্রিকোয়েন্সি | 50Hz/60Hz |
| তাপমাত্রা বৃদ্ধি | ১০০ ডিগ্রি সেলসিয়াস |
| প্রতিরোধ | 5.৭% |
| লোড হ্রাস নেই | 2070ডব্লিউ |
| লোড হ্রাস ((120°C) | ৮৭৮০ ওয়াট |
| মোড়ানোর উপাদান | অ্যালুমিনিয়াম বা তামা |
| আইপি হার | IP00 থেকে IP54 |
|
ওজন
|
11500 |
| মূল উপাদান | সিলিকন ইস্পাত |
| স্ট্যান্ডার্ড | এএনএসআই,আইইসি |
| সার্টিফাইড | সিই/আইএসও |
স্পেসিফিকেশন
| নামমাত্র ক্ষমতা | উচ্চ ভোল্টেজ | কম | সংযোগ চিহ্ন | কোন লোড ক্ষতি | লোড হ্রাস | কোন লোড বর্তমান নেই | ওজন | শর্ট সার্কিট ইন্ডিপেন্ডেন্স |
| (কেভিএ) | (কেভি) | ভোল্টেজ | (ডাব্লু) | (ডাব্লু) | (%) | (কেজি) | (%) | |
| (কেভি) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | ডাইন ১১ হ্যাঁ। |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
কাঠামোগত বৈশিষ্ট্য
1)ইস্পাতের কোরটি উচ্চমানের সিলিকন স্টিল শীট থেকে তৈরি। ট্রান্সফরমারের কম ক্ষতি এবং জারা প্রতিরোধের জন্য পৃষ্ঠটি অ্যান্টি-জারা এবং ভাল তাপ অপসারণের সাথে আবৃত।
2) উচ্চ-ভোল্টেজ উত্তোলন একটি স্ট্রিপ কন্ডাক্টর ((অ্যালুমিনিয়াম বা তামা) এবং ডাবল স্তর নিরোধক সঙ্গে একটি ক্রমাগত ড্রপ ডাউন ডিস্ক আছে।
3) নিম্ন-ভোল্টেজ উত্তোলন অ্যালুমিনিয়াম বা তামার ফয়েল থেকে তৈরি এবং ইপোক্সি রজন দিয়ে প্রাক-প্রসারিত বিচ্ছিন্নতা ফয়েল দিয়ে ঘূর্ণিত হয়।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
৫) ভ্যাকুয়াম কাস্টিং চেম্বারে, রজনটি কাঠামোর মধ্যে ঢেলে দেওয়া হয় এবং একটি উচ্চ-শক্তি FRP শরীরের কাঠামো গঠন করে।
