| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | এস-৩০০/১৫ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | 3 ফেজ | সক্ষমতা: | 3000 কেভিএ অথবা কাস্টমাইজড |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 12470V | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
| ঘনত্ব: | 60 Hz | কুলিং ক্লাস: | KNAN/ONAN |
| ঘূর্ণন উপাদান: | তামা | কার্যকারিতা: | 99.10% |
| লক্ষণীয় করা: | ৩০০ কেভিএ থ্রি ফেজ ট্রান্সফরমার,৩০০ কেভিএ প্যাড মাউন্টড ট্রান্সফরমার,৪৮০ ভোল্ট তেল টাইপ ট্রান্সফরমার |
||

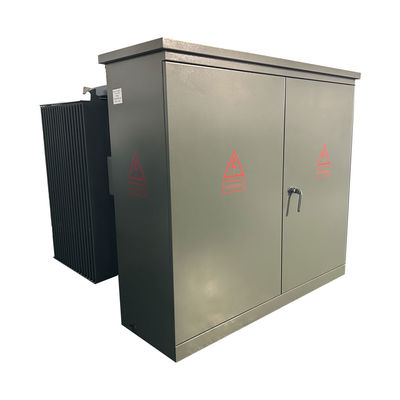

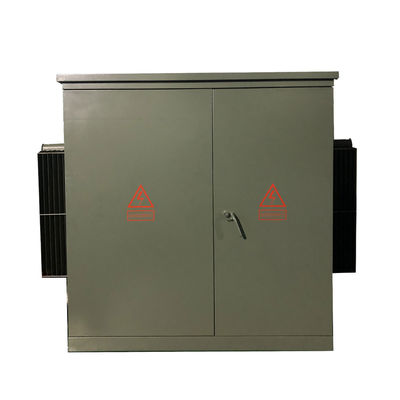

300 Kva থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার তেল ডুবানো স্টেপ-ডাউন 12470V থেকে 480V এএনএসআই আইইইই
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | ৩০০ কেভিএ |
| ভেক্টর গ্রুপ | ইন্ ইন্ |
| প্রাথমিক ভোল্টেজ | 12470GrdY/7200 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
| প্রাথমিক বিল | ৯৫ কেভি |
| সেকেন্ডারি ভোল্টেজ | 480Y/277 |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | Wye-N |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| প্রতিবন্ধকতা (সাধারণ) | 1.২-৬.০% সাধারণ |
| প্রাথমিক সংযোগের ধরন | মৃত ফ্রন্ট |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| শব্দ স্তর | ৫৫ ডিবিএ |
| মোট ওজন (তরল ভরা) * | 3৬৩৭ পাউন্ড |
| কার্যকারিতা % | 99.০০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- 500W |
| পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ৩,০০০ ওয়াট |
| মোট লোড ক্ষতি (ওয়াট) 100% | +/- ৩,৫০০ ওয়াট |
স্ট্যান্ডার্ড বৈশিষ্ট্য
1) ট্রান্সফরমার অংশ এবং নিয়ন্ত্রণ ক্যাবিনেটের অংশ মার্কিন যুক্তরাষ্ট্রের বৈকল্পিক, যার ট্রান্সফরমার অংশটি একটি সম্পূর্ণ সিলড কাঠামো,এবং নিরোধক তেল দুটি ধরনের উচ্চ ignition পয়েন্ট তেল বা সাধারণ তেল হতে পারে.

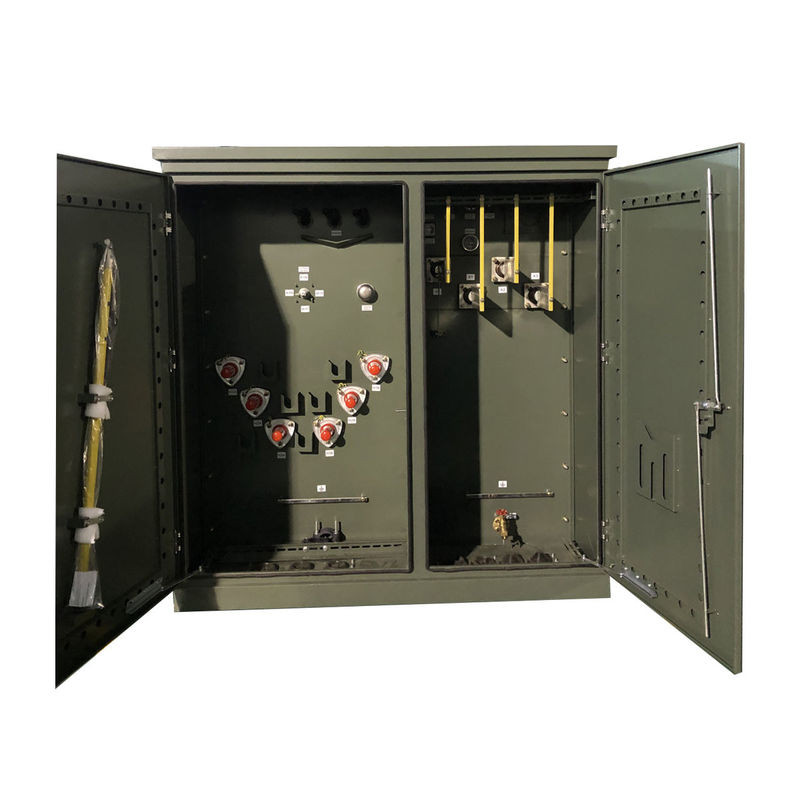

2)কন্ট্রোল ক্যাবিনেটটি একটি উচ্চ-ভোল্টেজ রুম এবং একটি নিম্ন-ভোল্টেজ রুমে বিভক্ত।
3) উচ্চ-ভোল্টেজ রুমটি সজ্জিতঃ উচ্চ-ভোল্টেজ ক্যাবল প্লাগ, বজ্রপাতকারী, লোড সুইচ অপারেটিং হ্যান্ডেল, অ-উত্তেজনা ট্যাপ সুইচ হ্যান্ডেল, প্লাগ-ইন ফিউজ, চাপ মুক্তি ভালভ,থার্মোমিটার, চাপ গেইজ, তেল অবস্থান গেইজ, তেল ভরাট প্লাগ, তেল ড্রেন ভালভ, ইত্যাদি, লোড সুইচ, বন্ধ উত্তেজনা কল পরিবর্তনকারী, প্লাগ ইন ফিউজ, ইত্যাদিসবগুলোই ট্রান্সফরমার কার্সের সাথে ট্রান্সফরমার তেলে ডুবে আছে।উচ্চ-ভোল্টেজ ক্যাবল এবং ট্রান্সফরমারগুলি এলকো ক্যাবল সংযোগকারী দ্বারা সংযুক্ত করা হয়।
৪) নিম্ন ভোল্টেজ দিকটি বায়ু সার্কিট ব্রেকার, বর্তমান ট্রান্সফরমার, পাশাপাশি বৈদ্যুতিক শক্তি মিটার, এম্পেটার এবং ভোল্টমিটার সহ ইনস্টল করা যেতে পারে,এবং আউটপুট সার্কিট এবং ধারণক্ষমতা ক্ষতিপূরণ ডিভাইস ব্যবহারকারীর প্রয়োজন অনুযায়ী কনফিগার করা যেতে পারে.
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
| নামমাত্র ক্ষমতা | ক্ষতি ((w) | মাত্রা ((মিমি) | ওজন ((কেজি) | ||||
| লোড ছাড়াই ক্ষতি ((W) | লোড হ্রাস | ডব্লিউ | ডি | এইচ | তেলের ওজন (এল) | মোট ওজন (কেজি) | |
| ৪৫ কেভিএ | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| ৭৫ কেভিএ | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| ১৫০ কেভিএ | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| ৩০০ কেভিএ | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| ৫০০ কেভিএ | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| ৭৫০ কেভিএ | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| ১০০০ কেভিএ | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| ১৫০০ কেভিএ | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| ২০০০ কেভিএ | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| ২৫০০ কেভিএ | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| ৩০০০ কেভিএ | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| ৩৭৫০ কেভিএ | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
কারখানার ছবি
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
