| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | D-25/12.47 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| ট্রান্সফরমার প্রকার: | খুঁটি লাগানো | সক্ষমতা: | 25 কেভিএ অথবা কাস্টমাইজড |
|---|---|---|---|
| ঠান্ডা করার পদ্ধতি: | <i>ONAN;</i> <b>একটি উপর;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | শব্দমাত্রা: | 50 ডিবিএ |
| প্রাথমিক ভোল্টেজ: | 7200/12470Y | সেকেন্ডারি ভোল্টেজ: | ২৪০/১২০ |
| মূল বস্তু: | সিলিকন ইস্পাত | ঘূর্ণন উপাদান: | তামা |
| লক্ষণীয় করা: | আইইইই স্ট্যান্ডার্ড পল মাউন্টড ট্রান্সফরমার,ইলেকট্রিক পল মাউন্ট ট্রান্সফরমার 25Kva,একক পর্যায়ের বৈদ্যুতিক ট্রান্সফরমার ১২.৪৭ কেভি |
||

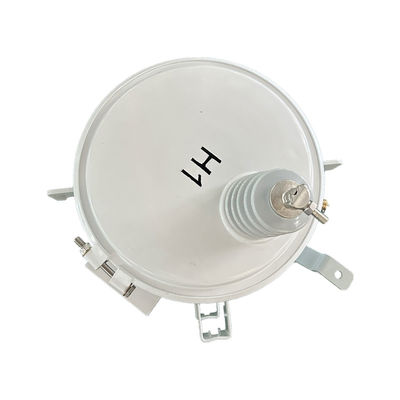

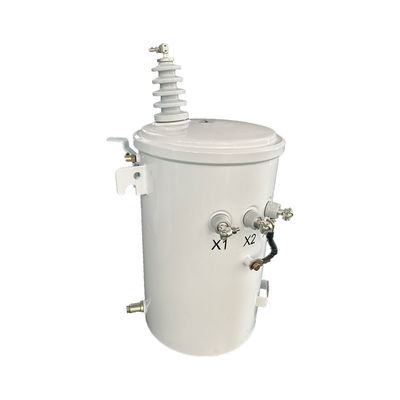

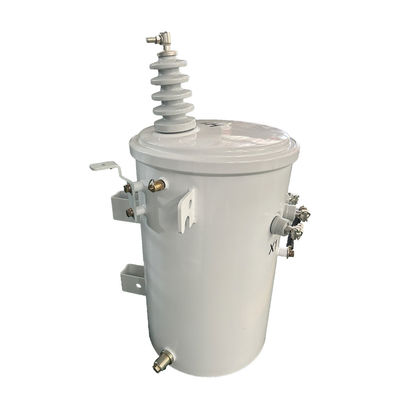

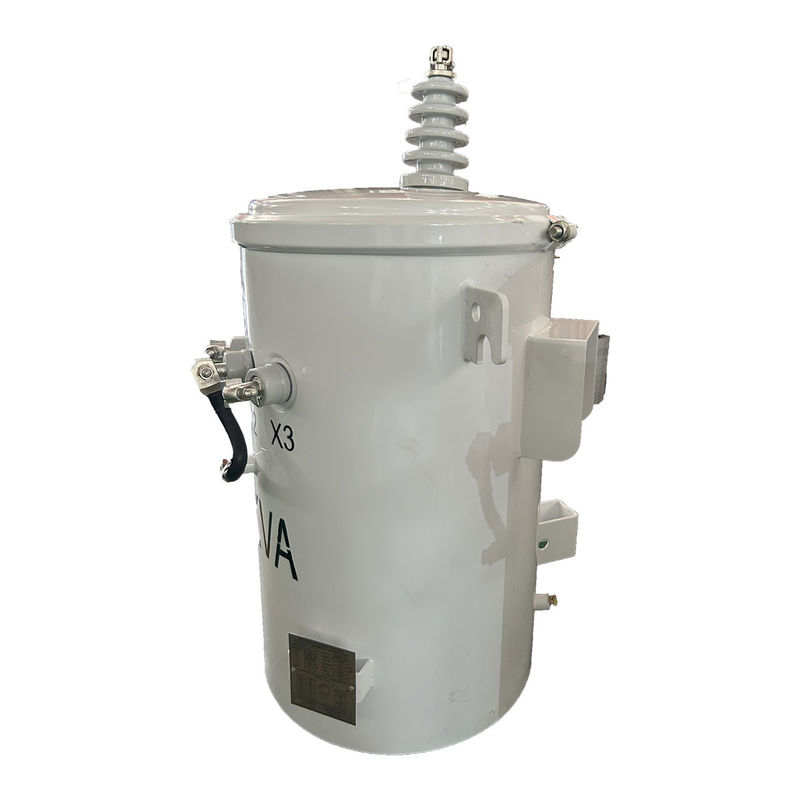

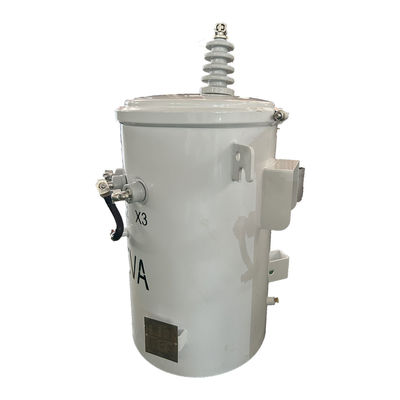

একক ফেজ মেরু মাউন্ট ট্রান্সফরমার বৈদ্যুতিক 25Kva ANSI IEEE স্ট্যান্ডার্ড 12.47KV
ট্রান্সফরমারটি একটি সিলিন্ডার সিলিং কাঠামো। প্রতিটি স্থির করা হয় গ্রাউন্ডিং ডিভাইস, হুক, সমর্থন lugs এবং একটি বা দুটি উচ্চ ভোল্টেজ বুশিং কভার উপর,ট্যাঙ্কের দেয়াল এবং চোখের বোল্টের উপর নিম্ন ভোল্টেজ বুশিংট্যাপ চেঞ্জারকে পাওয়ার অফ করার পর দেওয়া নির্দেশের ভিত্তিতে নিয়ন্ত্রিত করা উচিত।
স্ট্যান্ডার্ড বৈশিষ্ট্য
1. উচ্চ ভোল্টেজ বুশিং
হাই ভোল্টেজ বুশিং এর প্রধান উপাদানটি পোরসেলান এবং এর প্রধান ভূমিকা হল উচ্চ ভোল্টেজ মোড়ক এবং বহিরাগত উচ্চ ভোল্টেজ লাইন সংযোগ, নিরোধক সুরক্ষা,বাহ্যিক অনুপ্রবেশের বিরুদ্ধে সুরক্ষাট্রান্সফরমারের স্বাভাবিক কাজ এবং নিরাপত্তা নিশ্চিত করার জন্য, তাপ পরিবাহিতা এবং তাপ অপসারণ ইত্যাদি।
2. নিম্ন ভোল্টেজ বুশিং
নিম্ন ভোল্টেজ বুশিংয়ের দুটি প্রকার রয়েছে যেমন স্প্যাড টাইপ এবং ক্লিপ টাইপ।
3তেল ভর্তি ভালভ
একক ফেজ মেরুযুক্ত ট্রান্সফরমারের তেল ভরাট ভালভের ভূমিকা হ'ল ট্যাঙ্কে বিচ্ছিন্নতা তেল পূরণ করা।
4নমুনা গ্রহণকারী সঙ্গে তেল ড্রেন ভালভ
একক-পল মনিটরযুক্ত ট্রান্সফরমারের তেল ড্রেন ভালভ এবং নমুনা গ্রহণকারী বায়ু এবং আর্দ্রতা ছাড়তে, অবশিষ্টাংশ এবং অমেধ্য অপসারণ করতে ব্যবহৃত হয়,ট্রান্সফরমারের ভিতরে তেলের গুণমান এবং কর্মক্ষমতা নিশ্চিত করাএদিকে, আমরা বিশ্লেষণ ও পরীক্ষার জন্য তেলের নমুনা সংগ্রহ করতে পারি।
5চাপ কমানোর ভালভ
একক ফেজ মেরু মাউন্ট ট্রান্সফরমার চাপ ত্রাণ ভালভ প্রধানত ট্রান্সফরমার নিরাপদ অপারেশন রক্ষা, স্বাভাবিক কাজ অবস্থার বজায় রাখার জন্য ব্যবহৃত হয়,এবং তার স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য ট্রান্সফরমার ভিতরে গ্যাস চাপ সামঞ্জস্য.
6. লাইট আটকান
আলোকসজ্জা আটকানো ট্রান্সফরমারকে বজ্রপাত, সুইচিং এবং অন্যান্য এইচভি উত্স দ্বারা সৃষ্ট শক্তির উত্স থেকে সুরক্ষিত রাখে।এটি ট্রান্সফরমার নিজেই সরাসরি প্রভাব এড়াতে গ্রাউন্ডিং দ্বারা উচ্চ ভোল্টেজ surges shunts.
7. অভ্যন্তরীণ বর্তমান সীমাবদ্ধ ফিউজিং
সুইচটি ট্রান্সফরমার মোড়কে ক্ষতিগ্রস্ত হতে সীমাবদ্ধ করতে ব্যবহৃত হয় যখন অতিরিক্ত লোডের স্রোত থাকে।
8সার্কিট ব্রেকার
একটি সেকেন্ডারি সার্কিট ব্রেকার ট্যাঙ্কের ভিতরে রাইন্ডিংয়ের উপরে আছে এবং এখানে অপারেটিং হ্যান্ডেল, ওভারলোড রিসেট, এবং সিগন্যাল লাইট আছে। এর তাপ সুরক্ষা ফাংশন আছে,নিম্ন তেল লিভার সুরক্ষা, এবং যখন এটি ট্রিপ করে তখন পরিষেবা পুনরুদ্ধার করতে ব্রেকারের মাধ্যমে শক্তির একটি শতাংশ যেতে দেয়।
মূল তথ্য
| আইটিএম | ইউনিট | স্পেসিফিকেশন |
| প্রকার | ~ | পোল মাউন্ট করা |
| নামমাত্র ক্ষমতা | কেভিএ | 25 |
| ধাপের সংখ্যা | ~ | একক পর্যায় |
| প্রাথমিক ভোল্টেজ | V | 7200/12470Y |
| সেকেন্ডারি ভোল্টেজ | V | ২৪০/১২০ |
| ভেক্টর গ্রুপ | ~ | ২য় |
| ট্যাপিং টাইপ | ~ | অফ সার্কিট ট্যাপিং |
| ট্যাপিং ব্যাপ্তি | % | ±2*2.5% (5 ট্যাপ) |
| ঠান্ডা করার পদ্ধতি | ~ | ওএনএন |
| নামমাত্র ফ্রিকোয়েন্সি | হার্টজ | 60 |
| আইসোলেশন ক্লাস | ~ | এ |
| তাপমাত্রা বৃদ্ধি | কে | 65 |
| লোড ছাড়াই ক্ষতি | ডব্লিউ | 80 |
| লোড হ্রাস (75°C) | ডব্লিউ | 410 |
| প্রতিরোধ | % | 2 |
| মোড়ানোর উপাদান | ~ | তামা |
| মূল উপাদান | ~ | সিলিকন ইস্পাত |
| আইসোলেশন তরল | ~ | খনিজ তেল |
| হাউজিং উপাদান | ~ | লেপযুক্ত ইস্পাত |
| সার্ভিস অবস্থা | ~ | বাইরের |
| সমুদ্রপৃষ্ঠ | m | এএনএসআই |
| স্ট্যান্ডার্ড | ~ | ≤১০০০ |
বিশেষ উল্লেখ
| ১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
