| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | এস-২০০০/১৫ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | 2000KVA |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 600Y/347 অথবা কাস্টমাইজড | সেকেন্ডারি ভোল্টেজ: | 13200GrdY/7620 অথবা কাস্টমাইজড |
| ট্রান্সফরমার প্রকার: | প্যাড মাউন্ট | তাপমাত্রা বৃদ্ধি: | 65°C |
| প্রতিবন্ধকতা (সাধারণ): | 5.75% | কুলিং ক্লাস: | KNAN/ONAN |
| লক্ষণীয় করা: | 2 এমভিএ স্টেপ আপ 3 ফেজ ট্রান্সফরমার,বৈদ্যুতিক থ্রি ফেজ ট্রান্সফরমার 600 ভোল্ট,৩ ফেজ ইলেকট্রিক ট্রান্সফরমার ১৩২০০ ভোল্ট |
||

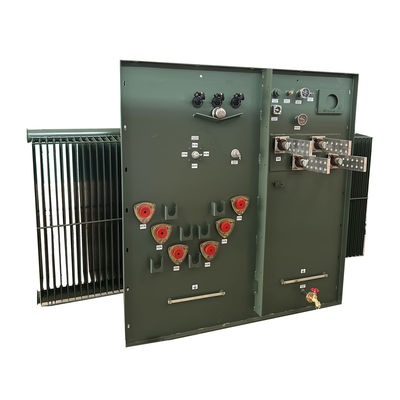

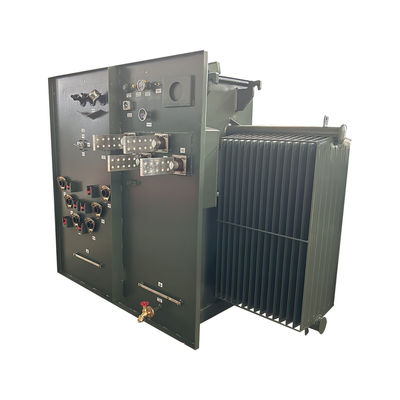

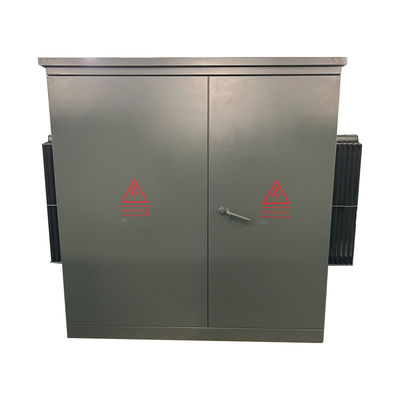

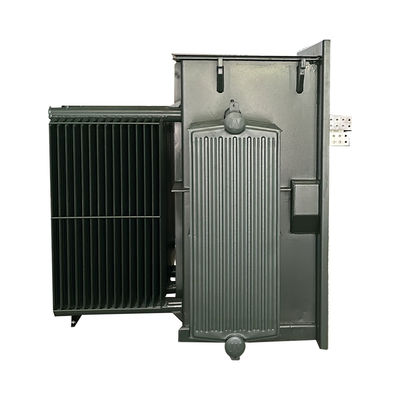

2Mva 2000Kva স্টেপ আপ প্যাড মাউন্ট থ্রি ফেজ ট্রান্সফরমার বৈদ্যুতিক 600V থেকে 13200V
পণ্য কাঠামো
1) ট্রান্সফরমার অংশ এবং নিয়ন্ত্রণ ক্যাবিনেটের অংশ মার্কিন যুক্তরাষ্ট্রের বৈকল্পিক, যার ট্রান্সফরমার অংশটি একটি সম্পূর্ণ সিলড কাঠামো,এবং নিরোধক তেল দুটি ধরনের উচ্চ ignition পয়েন্ট তেল বা সাধারণ তেল হতে পারে.
2)কন্ট্রোল ক্যাবিনেটটি একটি উচ্চ-ভোল্টেজ রুম এবং একটি নিম্ন-ভোল্টেজ রুমে বিভক্ত।
3) উচ্চ-ভোল্টেজ রুমটি সজ্জিতঃ উচ্চ-ভোল্টেজ ক্যাবল প্লাগ, বজ্রপাতকারী, লোড সুইচ অপারেটিং হ্যান্ডেল, অ-উত্তেজনা ট্যাপ সুইচ হ্যান্ডেল, প্লাগ-ইন ফিউজ, চাপ মুক্তি ভালভ,থার্মোমিটার, চাপ গেইজ, তেল অবস্থান গেইজ, তেল ভরাট প্লাগ, তেল ড্রেন ভালভ, ইত্যাদি, লোড সুইচ, বন্ধ উত্তেজনা কল পরিবর্তনকারী, প্লাগ ইন ফিউজ, ইত্যাদিসবগুলোই ট্রান্সফরমার কার্সের সাথে ট্রান্সফরমার তেলে ডুবে আছে।উচ্চ-ভোল্টেজ ক্যাবল এবং ট্রান্সফরমারগুলি এলকো ক্যাবল সংযোগকারী দ্বারা সংযুক্ত করা হয়।
৪) নিম্ন ভোল্টেজ দিকটি বায়ু সার্কিট ব্রেকার, বর্তমান ট্রান্সফরমার, পাশাপাশি বৈদ্যুতিক শক্তি মিটার, এম্পেটার এবং ভোল্টমিটার সহ ইনস্টল করা যেতে পারে,এবং আউটপুট সার্কিট এবং ধারণক্ষমতা ক্ষতিপূরণ ডিভাইস ব্যবহারকারীর প্রয়োজন অনুযায়ী কনফিগার করা যেতে পারে.
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| অপারেশন | স্টেপ-আপ অপারেশন |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | 2 এমভিএ (2000 কেভিএ) |
| ভেক্টর গ্রুপ | YnD1 |
| প্রাথমিক ভোল্টেজ | 600Y/347 |
| প্রাথমিক ভোল্টেজ শ্রেণী | 1.2 কেভোল্ট ক্লাস |
| প্রাথমিক ফ্যাসর | Wye-N |
| প্রাথমিক বিল | ৩০ কেভি |
| সেকেন্ডারি ভোল্টেজ | 13200GrdY/7620 |
| সেকেন্ডারি ভোল্টেজ ক্লাস | ১৫ কিলোভোল্টের শ্রেণী |
| সেকেন্ডারি ফ্যাসর | মাটিযুক্ত ওয়াই |
| সেকেন্ডারি বিআইএল | ৯৫ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| প্রতিবন্ধকতা (সাধারণ) | 5০-৭.৫% |
| প্রাথমিক সংযোগের ধরন | লাইভ ফ্রন্ট |
| সেকেন্ডারি সংযোগের ধরন | মৃত ফ্রন্ট |
| লোড ব্রেক সুইচ রেটিং | ২০০-এম্পার, ১৫ কিলোভোল্ট |
| লোড ব্রেক সুইচ অবস্থান | উচ্চ ভোল্টেজ (এইচভি) সামনের অংশ |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, এএনএসআই/আইইইই মান পূরণ করে |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| পলস ড্রাইভ রেটিং | N/A |
| আইসোলেশন তরল | বায়োডেগ্রেডেবল প্রাকৃতিক উদ্ভিজ্জ তেল এস্টার আইসোলেটিং তরল - নন-পিসিবি তরল |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| শব্দ স্তর | ৬১ ডিবিএ |
| উচ্চতা রেটিং | সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার) |
| মূল উপাদান | শস্যমুখী ইস্পাত |
| ট্যাংক উপাদান | লেপযুক্ত ইস্পাত |
| মাত্রা/ | 75''-W x 74''-D x 73''-H |
| শুকনো ওজন (অয়েল ছাড়াই) * | 4৫৬৬ পাউন্ড |
| মোট ওজন (তরল ভরা) * | 10৫৬৭ পাউন্ড |
| কার্যকারিতা % | 99.৪০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- ২,১০০W |
| পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ১৪,৫০০W |
কারখানার ছবি
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
