ট্রান্সফরমার ফিড টাইপ: | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল-টাইপ | সক্ষমতা: | 2500KVA অথবা কাস্টমাইজড |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 12470V | সেকেন্ডারি ভোল্টেজ: | 400Y/231 |
ঘনত্ব: | 60 Hz | কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> |
প্রতিরোধ: | 5.75% | কার্যকারিতা: | 99.30% |
লক্ষণীয় করা: | 2500 কেভিএ 3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার,৪০০ ভোল্ট প্যাড মাউন্টড ট্রান্সফরমার,১২৪৭০ ভোল্ট স্টেপ ডাউন ট্রান্সফরমার |

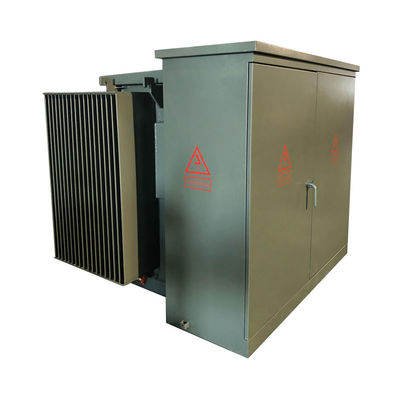

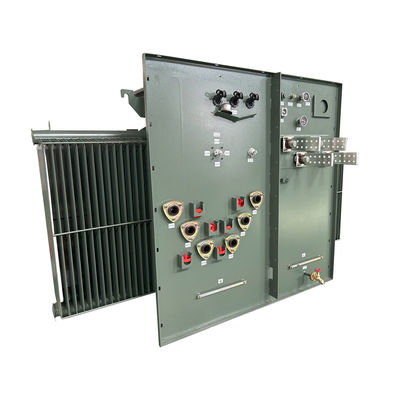

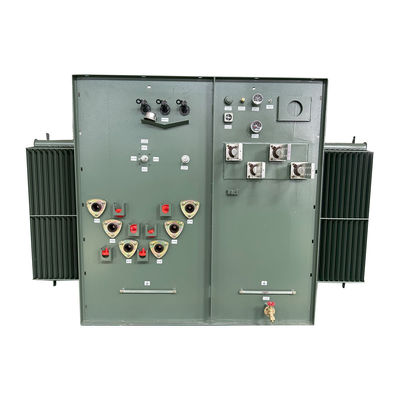

2500Kva থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার 12470V থেকে 400V পর্যন্ত ধাপে ধাপে
সংক্ষিপ্তসার
WINLEY প্রযোজ্য ANSI®/IEEE® মান পূরণ করে তরল ভরাট থ্রিফেজ প্যাড-মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির একটি সম্পূর্ণ লাইন সরবরাহ করে।,এটি উচ্চ-ভোল্টেজ এবং বড় ক্ষমতা অনুষ্ঠানগুলির জন্য উপযুক্ত, যেমন পাওয়ার সাবস্টেশন, শিল্প শক্তি খরচ ইত্যাদি। উচ্চ লোড, উচ্চ-ভোল্টেজ দৃশ্যকল্পগুলিতে,তেল নিমজ্জিত ট্রান্সফরমার ভাল কর্মক্ষমতা এবং স্থিতিশীলতা আছে.
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
অপারেশন | স্টেপ-ডাউন অপারেশন |
পর্যায় | তিন ধাপ |
সক্ষমতা | 2.5 এমভিএ (2500 কেভিএ) |
ভেক্টর গ্রুপ | DYN1 |
প্রাথমিক ভোল্টেজ | ১২৪৭০ ভোল্ট |
প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
প্রাথমিক ফ্যাসর | ডেল্টা |
প্রাথমিক বিল | ৯৫ কেভি |
সেকেন্ডারি ভোল্টেজ | 400Y/231 |
সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
সেকেন্ডারি ফ্যাসর | Wye-N |
সেকেন্ডারি বিআইএল | ৩০ কেভি |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
ট্যাপ চেঞ্জার | 5-পজিশন ট্যাপ চেঞ্জার |
প্রতিরোধ | 5.৭৫% |
লোড ব্রেক সুইচ রেটিং | ৬০০ এম্প, ১৫ কিলোভোল্ট |
মূল উপাদান | শস্যমুখী ইস্পাত |
ট্যাংক উপাদান | লেপযুক্ত ইস্পাত |
মাত্রা* | ৭৫-ওয়াট x ৭৫-ডি x ৭৩-এইচ |
শুকনো ওজন (অয়েল ছাড়াই) * | 4৯১৮ পাউন্ড |
মোট ওজন (তরল ভরা) * | 11৫৩৪ পাউন্ড |
কার্যকারিতা % | 99.৪০% |
লোড হ্রাস নেই (ওয়াটে) | +/- ২,৭০০ ওয়াট |
পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ১৫,৫০০W |
স্ট্যান্ডার্ড বৈশিষ্ট্য
1প্রাথমিক স্যুইচিং
১-৫ পজিশনের ট্যাপ চেঞ্জার।
2) 4 অবস্থান লোড ব্রেক সুইচ,একটি হট স্টিক পরিচালনা করা যেতে পারে এবং মেরামত এবং রক্ষণাবেক্ষণে নমনীয়তা দেয়।
2. সমাপ্তি সংযোগ
1)প্রাথমিক পাওয়ার ক্যাবলগুলি এলকো সংযোগকারীগুলির সাথে সংযুক্ত।
2) লোডব্রেক ইনসার্ট সহ বাহ্যিকভাবে clamped bushing wells।
৩) ইন্টিগ্রেটেড লোডব্রেক বা লোডব্রেক ব্যতীত বুশিং।
4)দ্বিতীয় সমাপ্তি NEMA 4-হোল, 6-হোল, 8-হোল, 10-হোল বা 12-হোল স্প্যাড সহ বাহ্যিকভাবে clamped bushings, স্প্যাড সমর্থন উপলব্ধ।
3. সুরক্ষা যন্ত্র
1) বেয়নেট ফিউজ আংশিক পরিসীমা বর্তমান সীমাবদ্ধ ফিউজ।
2) স্বয়ংক্রিয়ভাবে চাপ হ্রাস ডিভাইস।
3) তেলের স্তর পরিমাপকারী।
4) তেলের তাপমাত্রা পরিমাপকারী।
৫) ভ্যাকুয়াম চাপ পরিমাপ যন্ত্র।
6) নমুনা গ্রহণকারী সঙ্গে ড্রেন ভালভ।
7)বিতরণ শ্রেণি, ধাতব অক্সাইড আটকান, 3-36 কেভি।
8)বিতরণ শ্রেণি, ভ্যালভ টাইপ বজ্রপাতকারী, 3-27 কেভি।
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
নামমাত্র ক্ষমতা | ক্ষতি ((w) | মাত্রা ((মিমি) | ওজন ((কেজি) | ||||
লোড ছাড়াই ক্ষতি ((W) | লোড হ্রাস | ডব্লিউ | ডি | এইচ | তেলের ওজন (এল) | মোট ওজন (কেজি) | |
৪৫ কেভিএ | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
৭৫ কেভিএ | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
১৫০ কেভিএ | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
৩০০ কেভিএ | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
৫০০ কেভিএ | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
৭৫০ কেভিএ | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
১০০০ কেভিএ | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
১৫০০ কেভিএ | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
২০০০ কেভিএ | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
২৫০০ কেভিএ | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
৩০০০ কেভিএ | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
৩৭৫০ কেভিএ | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
কারখানার ছবি
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
