| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | D-100/35 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | একক ফেজ | ক্ষমতার বিপরিতে: | 100KVA |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 34500GrdY/19920 | সেকেন্ডারি ভোল্টেজ: | ২৪০/১২০ ভোল্ট |
| নিরোধক রেটিং: | ক্লাস ই আইসোলেশন - 120°C, 248°F | প্রতিরোধ: | 2.৪% |
| ঘূর্ণন উপাদান: | তামা | কার্যকারিতা: | 99.15% |
| লক্ষণীয় করা: | ১০০ কিলোওয়াটারের সিঙ্গল ফেজ অয়েল ট্রান্সফরমার,34.5 কেভি তেল প্যাড মাউন্ট ট্রান্সফরমার,99.15% প্যাড মাউন্ট ট্রান্সফরমার |
||

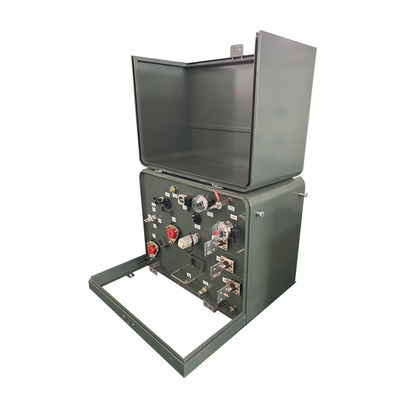

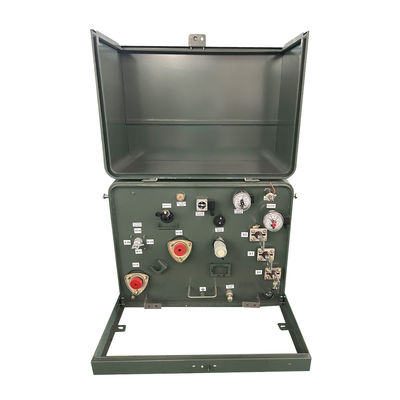

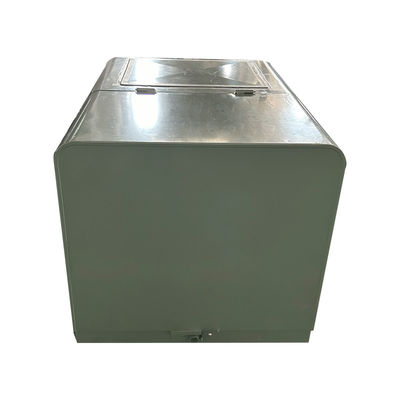

100 কেভিএ একক ফেজ প্যাড মাউন্ট ট্রান্সফরমার তেল নিমজ্জিত শক্তি বৈদ্যুতিক বিতরণ 34.5 কেভি থেকে 240 ভি
পারফরম্যান্স বৈশিষ্ট্য
1)কম্বিনেশন ট্রান্সফরমার সাবস্টেশন, ক্যাবিনেটের উপরের অংশটি স্টিল প্লেট ক্ল্যাম্প রক উল কাঠামোর সাথে রয়েছে যার বায়ুচলাচল নল রয়েছে,সূর্যের বিকিরণ কার্যকরভাবে হ্রাস করতে পারে এবং তাপ অপসারণ নিশ্চিত করতে পারে.
২) পুরো ক্যাবিনেটের শেলের পৃষ্ঠে বিশেষ প্রাইমার এবং পেইন্ট স্প্রে করা হয় যার শক্তিশালী অ্যান্টি-জারা ক্ষমতা রয়েছে।
৩) অভ্যন্তরকে যথাক্রমে উচ্চ-ভোল্টেজ চেম্বার, ট্রান্সফরমার চেম্বার এবং নিম্ন-ভোল্টেজ চেম্বারে ভাগ করা যায়।
4) তাপমাত্রা পরিসীমা নিশ্চিত করার জন্য এটি তাপমাত্রা নিয়ন্ত্রণ স্বয়ংক্রিয় নিষ্কাশন ডিভাইস দিয়ে সজ্জিত করা হয়।
5)প্রতিটি ইউনিটে নিখুঁত কন্ট্রোল, চার্জড ডিসপ্লে এবং আলোক ব্যবস্থা রয়েছে।
৬)এই যন্ত্রের সরঞ্জামগুলি আইপি৩৩ সুরক্ষা প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ, যুক্তিসঙ্গত নকশা, গঠন এবং প্রযুক্তি, ভাল মানের এবং সহজ রক্ষণাবেক্ষণের সাথে।
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট, কম্পার্টমেন্টাল-টাইপ I & II |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| মেরুকতা | অ্যাডিটিভ |
| পর্যায় | একক পর্যায় |
| সক্ষমতা | ১০০ কেভিএ |
| ভেক্টর গ্রুপ | ২.৬ |
| প্রাথমিক ভোল্টেজ | 34500GrdY/19920 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ৩৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
| প্রাথমিক বিল | ১৫০ কেভি |
| সেকেন্ডারি ভোল্টেজ | 240/120 (এল-এন-এল) 120/240 ভোল্ট ডিস্ট্রিবিউশন জন্য |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | ডাবল-উইন্ডিং সিঙ্গল ফেজ |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | ONAN; স্ব-শীতল |
| ট্যাপ চেঞ্জার সুইচ রেটিং | ২০০-এম্পার, ৩৫ কিলোভোল্ট |
| প্রতিরোধ | 2.৪% সাধারণ |
| প্রাথমিক সংযোগের ধরন | মৃত ফ্রন্ট |
| প্রাথমিক সমাপ্তি ব্যবস্থা | এএনএসআই টাইপ আই ব্যবস্থা |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৫১ ডিবিএ |
| মাত্রা* | 36.5''-W x 42.5''-D x 36''-H |
| মোট ওজন (তরল ভরা) * | 2,024.36 পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| কার্যকারিতা | 99.০০% |
বৈশিষ্ট্য
1)লুপ ফিড অপারেশনের জন্য দুটি বাহ্যিকভাবে clamped ইউনিভার্সাল উচ্চ ভোল্টেজ বুশিং কূপ বা রেডিয়াল ফিড অপারেশন জন্য এক বাহ্যিকভাবে clamped বুশিং কূপ
২) তিনটি বাহ্যিকভাবে গহ্বরযুক্ত তামার স্টাড সহ কম ভোল্টেজ বুশিং, যার মধ্যে একটি সম্পূর্ণরূপে বিচ্ছিন্ন নিরপেক্ষ টার্মিনাল সহ অপসারণযোগ্য গ্রাউন্ড স্ট্র্যাপ রয়েছে
3)প্রতিষ্ঠিত বুশিং মাউন্ট; অভ্যন্তরীণ তেল কক্ষ নীচে
গহ্বরযুক্ত, ফ্লাশ মাউন্ট করা স্টেইনলেস স্টীল উত্তোলন ব্যবস্থা
4)স্বয়ংক্রিয় চাপ হ্রাস ডিভাইস
5)অক্সিডেশন ইনহিবিটার সহ ইলেকট্রিক গ্রেড খনিজ তেল
৬) ক্ষয় প্রতিরোধী স্টেইনলেস স্টীল hinges পিন এবং ব্যারেল সঙ্গে অপসারণযোগ্য হাউজ
৭) হালকা ইস্পাতের ঘরের সাথে স্টেইনলেস স্টীল হার্ডওয়্যার দিয়ে বন্ধ করা মেরামতযোগ্য সিল
৮) সামনের প্যানেলের আনুষাঙ্গিকের জন্য মাউন্টিং ব্র্যাকেট;
৯) জল ধরে রাখার জন্য হাউড এবং তেল কম্পার্টমেন্টে ডোমড শীর্ষ পৃষ্ঠ
10)তেল ভরাট/তেল স্তর প্লাগ; তেল ড্রেন প্লাগ; ট্যাঙ্ক গ্রাউন্ডিং বিধান
১১) ক্যাপটিভ পেনটা-হেড সিকিউরিটি বোল্ট, ভাসমান বাদাম এবং হেডলক সরবরাহের সাথে জারা প্রতিরোধী লকিং সমন্বয়
১২) ডেকাল বা স্টেনসিলযুক্ত বুশিং নামকরণ
১৩) লেজার খোদাই করা অ্যানোডাইজড অ্যালুমিনিয়াম নামপত্র
14) বর্তমান ANSI, IEEE, NEMA, CSA, এবং DOE মান পূরণ করে বা অতিক্রম করে
স্পেসিফিকেশন
| 25kva-500kva সিঙ্গল ফেজ প্যাড মাউন্টড ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 25 | ৪১৬০ ৭২০০ ১২০০০ ১২৪৭০ ১৩২০০ ১৩৮০০ ১৯৯২০ ২৪৯৪০ ৩৪৫০০ | ১১০ ২২০ ২৩০ ৪০০ ৪৮০ | II0,II6 | আইইইই/এএনএসআই/ডিওই | 1০-৪.৫% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
অঙ্কন
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
