| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | S-3500/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | ৩৭৫০ কেভিএ |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 13800V | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
| ভেক্টর গ্রুপ: | Dyn1 | তাপমাত্রা বৃদ্ধি: | 65°C |
| প্রতিবন্ধকতা (সাধারণ): | 5.75% | ঘনত্ব: | 60 Hz |
| লক্ষণীয় করা: | ৩৭৫০ কোয়া প্যাড মাউন্টড ট্রান্সফরমার,প্যাড মাউন্টড ট্রান্সফরমার 480V,ত্রি-ফেজ ট্রান্সফরমার ১৩.৮ কেভি |
||

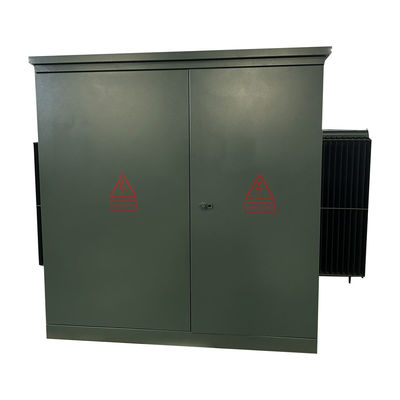

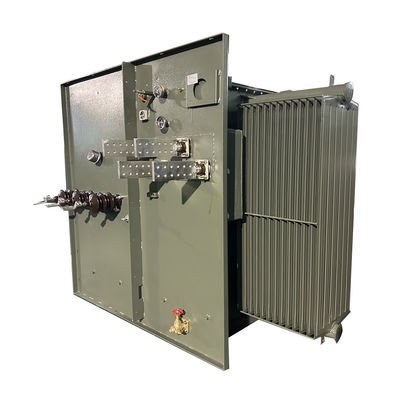

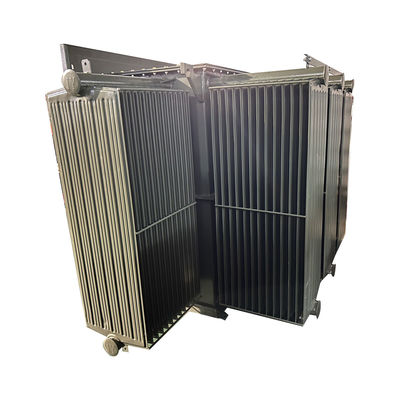

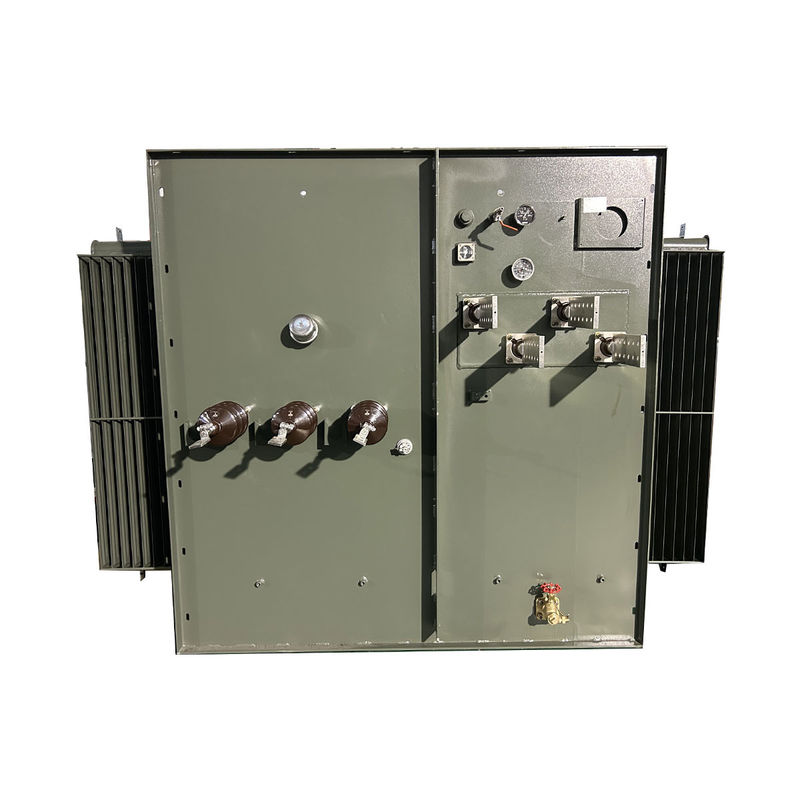

2500Kva 3750 Kva থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার স্টেপ ডাউন 13.8KV থেকে 480V
একটি প্যাডমাউন্ট বা প্যাড-মাউন্ট ট্রান্সফরমার একটি কংক্রিট প্যাডে মাউন্ট করা একটি লক করা ইস্পাত ক্যাবিনেটে স্থল মাউন্ট করা বৈদ্যুতিক শক্তি বিতরণ ট্রান্সফরমার।যেহেতু সব শক্তিযুক্ত সংযোগ পয়েন্ট নিরাপদে একটি গ্রাউন্ডেড ধাতু ঘর মধ্যে আবৃত করা হয়, একটি প্যাডমাউন্ট ট্রান্সফরমার এমন জায়গায় ইনস্টল করা যেতে পারে যেখানে বেড়াযুক্ত ঘরের জন্য জায়গা নেই।
মূল তথ্য
| স্পেসিফিকেশন তথ্য | |||
| না, না। | বিস্তারিত | ইউনিট | স্পেসিফিকেশন |
| 1 | প্রকার | ~ | প্যাড মাউন্ট, লুপ ফিড |
| 2 | নামমাত্র ক্ষমতা | কেভিএ | 3750 |
| 3 | ধাপের সংখ্যা | ~ | 3 |
| 4 | প্রাথমিক ভোল্টেজ | V | 13800ডেল্টা |
| 5 | প্রাথমিক বুশিং | ~ | 600A বুশিং |
| 6 | সেকেন্ডারি ভোল্টেজ | V | 480Y/277 |
| 10 | ঠান্ডা করার পদ্ধতি | ~ | ওএনএন |
| 11 | নামমাত্র ফ্রিকোয়েন্সি | হার্টজ | 60 |
| 12 | ভেক্টর গ্রুপ | ~ | ডাইন1 |
| 13 | আইসোলেশন ক্লাস | ~ | এ |
| 14 | তাপমাত্রা বৃদ্ধি | কে | 65 |
| 15 | লোড ছাড়াই ক্ষতি | ডব্লিউ | 3610 |
| 16 | লোড হ্রাস (75°C) | ডব্লিউ | 27300 |
| 17 | প্রতিরোধ | % | 7.5 |
| 18 | মোড়ানোর উপাদান | ~ | তামা বা অ্যালুমিনিয়াম |
| 19 | মূল উপাদান | ~ | সিলিকন ইস্পাত |
| 20 | শীতল উপাদান | খনিজ তেল | |
| 21 | হাউজিং উপাদান | ~ | 304 স্টেইনলেস স্টীল |
| 22 | হাউজিং রঙ | ~ | মুনসেল সবুজ |
| 23 | সার্ভিস অবস্থা | ~ | অভ্যন্তরীণ বা বহিরঙ্গন |
| 24 | সমুদ্রপৃষ্ঠ | এম | ≤১০০০ |
| 25 | স্ট্যান্ডার্ড | ~ | এএসএনআই |
বৈশিষ্ট্য
• ৬০ হার্জ অপারেশন।
• ৬৫°সি গড় উত্তোলন।
• রেডিয়াল এবং লুপ ফিড ব্যবস্থা।

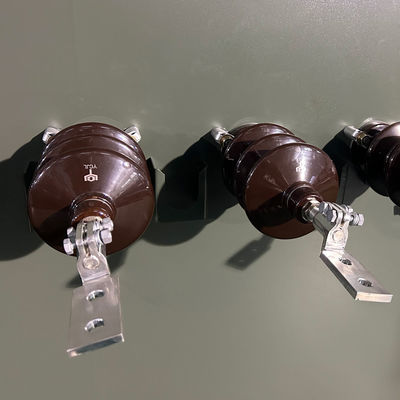

• মৃত এবং লাইভ ফ্রন্ট টাইপ HV টার্মিনাল।
• এইচভি বিল ৪৫ ∙ ১৫০ কেভি (মৃত ফ্রন্ট) ২০০ কেভি (লাইভ ফ্রন্ট)
• এলভি বিআইএল ৩০ ∙ ৬০ কেভি।
• নিম্ন ভোল্টেজের দরজার তিন পয়েন্ট লকিং।
• উচ্চ-ভোল্টেজ দরজা, যা শুধুমাত্র পরে খোলা যেতে পারে
নিম্ন-ভোল্টেজ দরজা খোলা হয়।
• শক্ত ইস্পাত পার্টিশন।
• ট্রান্সফরমার ট্যাংক কভার থেকে বেস পর্যন্ত welded।
• স্থায়ী নামের ফলক।
• এক ইঞ্চি এনপিটি পাইপ ক্যাপ ভরাট ব্যবস্থা।
• এএনএসআই ট্যাঙ্ক গ্রাউন্ড প্যাড।
• এক ইঞ্চি ড্রেন ভালভ এবং নমুনা গ্রহণকারী।
• স্বয়ংক্রিয় চাপ-মুক্তি ভালভ (35 SCFM) ।
• ট্যাপ পরিবর্তনকারী (2) 2.5% পূর্ণ ক্ষমতা ট্যাপ উপরে
এবং নামমাত্রের নিচে।
• ট্রান্সফরমারে একটি ১০x১৮ (বা ১৪x২৫) হাতের গর্ত
ট্যাংক কভার।
• অলিভ গ্রিন রঙের (মুনসেল 7GY 3.29/1.5) ।
• পরিকল্পিত, নির্মিত এবং পরীক্ষিত
সর্বশেষ ANSI মান সঙ্গে
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
