| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | D-50/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | একক ফেজ | ক্ষমতার বিপরিতে: | 50KVA বা কাস্টমাইজড |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 12470GrdY/7200 | সেকেন্ডারি ভোল্টেজ: | ২৪০/১২০ |
| তাপমাত্রা বৃদ্ধি: | 65°C | কুলিং ক্লাস: | ওএনএন |
| ঘূর্ণন উপাদান: | তামা | কার্যকারিতা: | 99.00% |
| লক্ষণীয় করা: | 99.00% প্যাড মাউন্ট ট্রান্সফরমার,প্যাড মাউন্টড ট্রান্সফরমার ১২.৪৭ কেভি,50 কেভিএ একক ফেজ ট্রান্সফরমার |
||

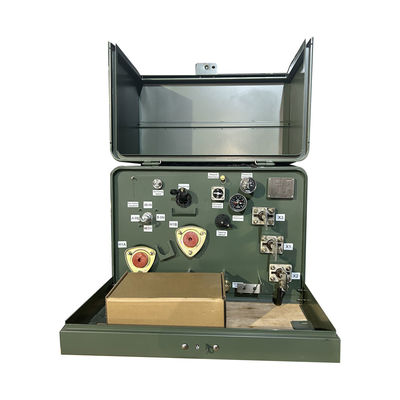

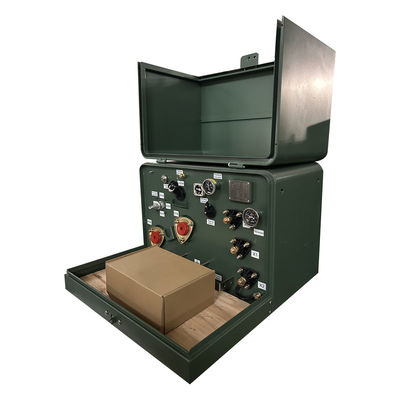

50Kva সিঙ্গল ফেজ প্যাড মাউন্ট ট্রান্সফরমার স্টেপ ডাউন 12.47Kv থেকে 208V
একক ফেজ প্যাড মাউন্টড ট্রান্সফরমার হল তেল নিমজ্জিত বিতরণ ট্রান্সফরমার। ঐতিহ্যগত ট্রান্সফরমারটি একটি বাক্স টাইপ শেলের মধ্যে ডিজাইন করা হয়েছে। এটির ছোট আকার, হালকা ওজন,কম শব্দ, কম ক্ষতি, নিরাপত্তা এবং নির্ভরযোগ্যতা। এটি আবাসিক এলাকায়, বাণিজ্যিক কেন্দ্র, হাসপাতাল, পার্ক, স্কুল ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।লুপ বা রেডিয়াল ফিডে পাওয়া যায়, এবং মৃত ফ্রন্ট,এএনএসআই / সিএসএ / আইইইই মান পূরণ বা অতিক্রম করে।
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল-টাইপ-২ |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| পর্যায় | একক পর্যায় |
| সক্ষমতা | ৫০ কেভিএ |
| ভেক্টর গ্রুপ | ২.৬ |
| প্রাথমিক ভোল্টেজ | 12470GrdY/7200 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
| প্রাথমিক বিল | ৯৫ কেভি |
| সেকেন্ডারি ভোল্টেজ | ১২০/২৪০ (এল-এন-এল) |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | ডাবল-উইন্ডিং সিঙ্গল ফেজ |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | ONAN; স্ব-শীতল |
| প্রতিরোধ | ২% সাধারণ |
| ঘূর্ণন উপাদান | তামা |
| মাত্রা* | 34.25''-W x 37.4''-D x 25.2''-H |
| শুকনো ওজন (অয়েল ছাড়াই) * | 507.০৫ পাউন্ড |
| মোট ওজন (তরল ভরা) * | 1432.98 পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| কার্যকারিতা | 99.০০% |
| লোড হ্রাস নেই (ওয়াটে) * | +/- ১৭৬ ওয়াট |
| লোড ক্ষতি (ওয়াট) * | +/- 650W |
বৈশিষ্ট্য
• ANSI®, IEEE® এবং NEMA® মান পূরণ বা অতিক্রম করে
• ডিওই শক্তি দক্ষতা স্ট্যান্ডার্ড 10 সিএফআর পার্ট 431 বিতরণ ট্রান্সফরমার জন্য পূরণ করে
• ট্যাংক লেপ IEEE Std C57 অতিক্রম করে।12.২৮টিএম-২০০৫ এবং আইইইই স্টাড সি৫৭।12.29TM-2005 মান (শুধুমাত্র স্টেইনলেস স্টীল ইউনিট)
• আইইইই স্টেডিয়াম সি ৫৭ এর সাথে সম্পূর্ণ সম্মতি।12.28TM-2005 মানক বাক্সের অখণ্ডতার প্রয়োজনীয়তা
• লেজার খোদাই করা নামের প্লেট
• স্টেইনলেস স্টীল উত্তোলন ব্যবস্থা
• ট্যাঙ্কের গ্রাউন্ডিংয়ের বিধান
• স্বয়ংক্রিয় চাপ হ্রাস ডিভাইস
• ইলেকট্রিক্যাল গ্রেড খনিজ তেল
• স্টেইনলেস স্টীল চাকা পিন এবং ব্যারেল সঙ্গে hinged দরজা
• সহজেই সারিবদ্ধ করার জন্য ভাসমান লক পকেট
• স্টেইনলেস স্টীল pentahead দরজা লক বোল্ট
• তেল ভর্তি ও খালাস ব্যবস্থা
• অপসারণযোগ্য সিল
• ঝালাই গম্বুজযুক্ত ট্যাঙ্ক কভার
• উচ্চ ভোল্টেজ বুশিং কূপ - 200 এ
কারখানার ছবি
স্পেসিফিকেশন
| 25kva-500kva সিঙ্গল ফেজ প্যাড মাউন্টড ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 25 | ৪১৬০ ৭২০০ ১২০০০ ১২৪৭০ ১৩২০০ ১৩৮০০ ১৯৯২০ ২৪৯৪০ ৩৪৫০০ | ১১০ ২২০ ২৩০ ৪০০ ৪৮০ | II0,II6 | আইইইই/এএনএসআই/ডিওই | 1০-৪.৫% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
অঙ্কন
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
