পর্যায়: | তিন ধাপে | সক্ষমতা: | 5000KVA |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 13800V | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
ভেক্টর গ্রুপ: | Dyn1 | তাপমাত্রা বৃদ্ধি: | 65°C |
প্রতিবন্ধকতা (সাধারণ): | 5.75% | ঘূর্ণন উপাদান: | অ্যালুমিনিয়াম |
লক্ষণীয় করা: | তেল টাইপ ট্রান্সফরমার 5000kva,13.8kv বৈদ্যুতিক তেল টাইপ ট্রান্সফরমার,৫০০০ কেভিএ প্যাড মাউন্ট ট্রান্সফরমার |

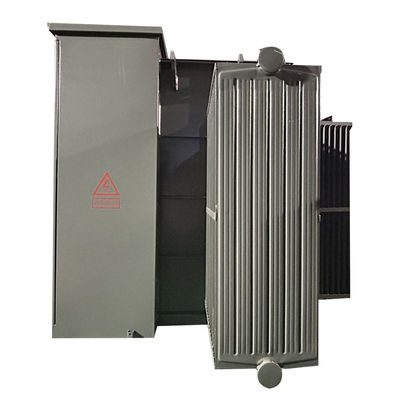

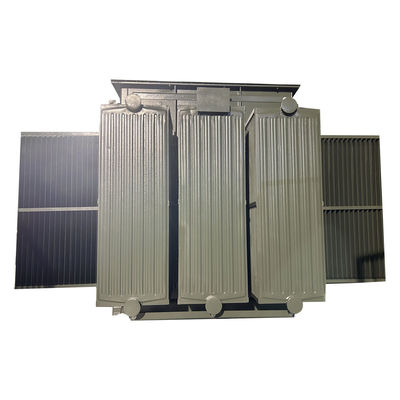

13.8kv তিন-প্যাড-মাউন্ট করা বৈদ্যুতিক তেল টাইপ ট্রান্সফরমার 5000kva
পারফরম্যান্স
1) কাঠামোটি কমপ্যাক্ট এবং যুক্তিসঙ্গত, এবং ভলিউমটি ছোট, যা একই ধারণক্ষমতার ইউরোপীয় স্টাইলের বাক্সের পরিবর্তনের মাত্র এক তৃতীয়াংশ;
2) সম্পূর্ণরূপে সিল করা, সম্পূর্ণরূপে বিচ্ছিন্ন কাঠামো, নিরাপত্তা বাধা স্থাপন করার প্রয়োজন নেই, এবং ব্যক্তিগত নিরাপত্তা জন্য নির্ভরযোগ্য গ্যারান্টি;
3) ব্যবহারকারীদের জন্য বিভিন্ন পাওয়ার সাপ্লাই স্কিম রয়েছে, যা টার্মিনাল পাওয়ার সাপ্লাই গ্রহণ করতে পারে এবং রিং নেটওয়ার্ক বা দ্বৈত পাওয়ার সাপ্লাই উপলব্ধি করতে পারে;
4) S11 তেল নিমজ্জিত শক্তি ট্রান্সফরমার গৃহীত হয়, যা কম ক্ষতি, কম তাপমাত্রা বৃদ্ধি এবং শক্তিশালী ওভারলোড ক্ষমতা আছে;
৫) সুরক্ষার জন্য ডাবল ফিউজ (ব্যাক-আপ প্রোটেকশন ফিউজ + প্লাগ-ইন ফিউজ) ব্যবহার করা হয়।এবং প্লাগ-ইন ফিউজ ফিউজের বর্তমান এবং তাপমাত্রার দ্বৈত সংবেদনশীলতার বৈশিষ্ট্য রয়েছে যাতে পণ্যটির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা যায়;
6) 200A তারের সংযোগকারীটি লোডের অধীনে প্লাগ এবং আনপ্লাগ করা যেতে পারে এবং জরুরী অবস্থায় লোড সুইচ হিসাবে পরিচালিত হতে পারে। এটি একটি বিচ্ছিন্ন সুইচের বৈশিষ্ট্যও রয়েছে।
7) মোড়ক Dyn11 সংযোগ গ্রহণ করে এবং লোহা কোর একটি তিন-ফেজ চার কলাম কাঠামো গ্রহণ করে, যাতে পণ্যটি যে কোনও অসামত্রিক লোডের অধীনে চালিত হতে পারে এবং নিরপেক্ষ পয়েন্টটি ড্রিফট হয় না,ভোল্টেজ স্থিতিশীল, বিদ্যুৎ সরবরাহের গুণমান উচ্চ, ক্যাবিনেট গরম হয়, গোলমাল কম, এবং বজ্র সুরক্ষা কর্মক্ষমতা ভাল;

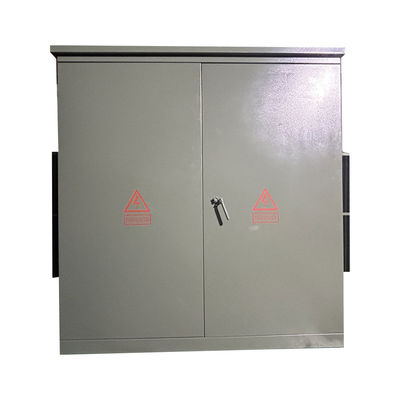

8) মন্ত্রিসভাটি অ্যান্টি-জারা নকশা এবং বিশেষ স্প্রে পেইন্ট চিকিত্সা গ্রহণ করে, সুন্দর এবং অভিনব, বিভিন্ন পরিবেশে উপযুক্ত, এবং শহরকে সুন্দর করার প্রভাব অর্জন করে।
পণ্যের বিবরণ
মূল তথ্য
স্পেসিফিকেশন তথ্য | |||
না, না। | বিস্তারিত | ইউনিট | স্পেসিফিকেশন |
1 | প্রকার | ~ | প্যাড মাউন্ট, লুপ ফিড |
2 | নামমাত্র ক্ষমতা | কেভিএ | 5000 |
3 | ধাপের সংখ্যা | ~ | 3 |
4 | প্রাথমিক ভোল্টেজ | V | 13800ডেল্টা |
5 | প্রাথমিক বুশিং | ~ | 600A বুশিং |
6 | সেকেন্ডারি ভোল্টেজ | V | 480Y/277 |
10 | ঠান্ডা করার পদ্ধতি | ~ | ওএনএন |
11 | নামমাত্র ফ্রিকোয়েন্সি | হার্টজ | 60 |
12 | ভেক্টর গ্রুপ | ~ | ডাইন1 |
13 | আইসোলেশন ক্লাস | ~ | এ |
14 | তাপমাত্রা বৃদ্ধি | কে | 65 |
15 | লোড ছাড়াই ক্ষতি | ডব্লিউ | 4310 |
16 | লোড হ্রাস (75°C) | ডব্লিউ | 31000 |
17 | প্রতিরোধ | % | 7.5 |
18 | মোড়ানোর উপাদান | ~ | তামা বা অ্যালুমিনিয়াম |
19 | মূল উপাদান | ~ | সিলিকন ইস্পাত |
20 | শীতল উপাদান | খনিজ তেল | |
21 | হাউজিং উপাদান | ~ | 304 স্টেইনলেস স্টীল |
22 | হাউজিং রঙ | ~ | মুনসেল সবুজ |
23 | সার্ভিস অবস্থা | ~ | অভ্যন্তরীণ বা বহিরঙ্গন |
24 | সমুদ্রপৃষ্ঠ | এম | ≤১০০০ |
25 | স্ট্যান্ডার্ড | ~ | এএসএনআই |
পণ্য কাঠামো
১) ট্রান্সফরমার অংশ এবং নিয়ন্ত্রণ ক্যাবিনেটের অংশ মার্কিন যুক্তরাষ্ট্রের বৈকল্পিক, যার ট্রান্সফরমার অংশটি একটি সম্পূর্ণ সিলড কাঠামো,এবং নিরোধক তেল দুটি ধরনের উচ্চ ignition পয়েন্ট তেল বা সাধারণ তেল হতে পারে.

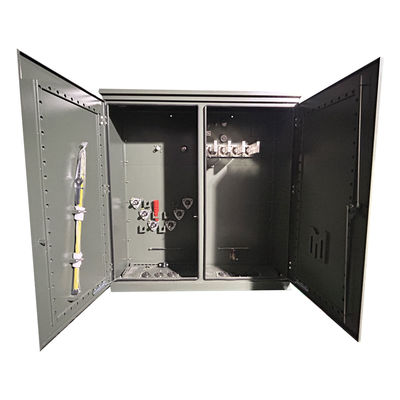

2)কন্ট্রোল ক্যাবিনেটটি একটি উচ্চ-ভোল্টেজ রুম এবং একটি নিম্ন-ভোল্টেজ রুমে বিভক্ত।

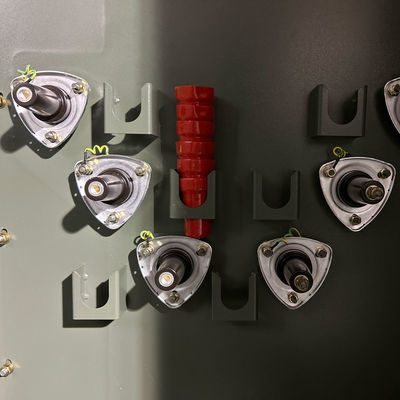

3) উচ্চ-ভোল্টেজ রুমটি সজ্জিতঃ উচ্চ-ভোল্টেজ ক্যাবল প্লাগ, বজ্রপাতকারী, লোড সুইচ অপারেটিং হ্যান্ডেল, অ-উত্তেজনা ট্যাপ সুইচ হ্যান্ডেল, প্লাগ-ইন ফিউজ, চাপ মুক্তি ভালভ,থার্মোমিটার, চাপ গেইজ, তেল অবস্থান গেইজ, তেল ভর্তি প্লাগ, তেল ড্রেন ভালভ, ইত্যাদি, লোড সুইচ, বন্ধ উত্তেজনা কল পরিবর্তনকারী, প্লাগ ইন ফিউজ, ইত্যাদিসবগুলোই ট্রান্সফরমার কার্সের সাথে ট্রান্সফরমার তেলে ডুবে আছে।উচ্চ-ভোল্টেজ ক্যাবল এবং ট্রান্সফরমারগুলি এলকো ক্যাবল সংযোগকারী দ্বারা সংযুক্ত করা হয়।
৪) নিম্ন ভোল্টেজ দিকটি বায়ু সার্কিট ব্রেকার, বর্তমান ট্রান্সফরমার, পাশাপাশি বৈদ্যুতিক শক্তি মিটার, এম্পেটার এবং ভোল্টমিটার সহ ইনস্টল করা যেতে পারে,এবং আউটপুট সার্কিট এবং ধারণক্ষমতা ক্ষতিপূরণ ডিভাইস ব্যবহারকারীর প্রয়োজন অনুযায়ী কনফিগার করা যেতে পারে.
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
