| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | S-2500/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | 2500KVA |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | ৪১৬০ ভোল্ট | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
| ভেক্টর গ্রুপ: | Dyn1 | তাপমাত্রা বৃদ্ধি: | 65°C |
| প্রতিবন্ধকতা (সাধারণ): | 5.75% | ঘনত্ব: | 60 Hz |
| লক্ষণীয় করা: | 2500 Kva প্যাড মাউন্ট ট্রান্সফরমার,৩-ফেজ প্যাড মাউন্ট ট্রান্সফরমার ৪৮০ ভোল্ট,আইএসও তেল টাইপ ট্রান্সফরমার |
||

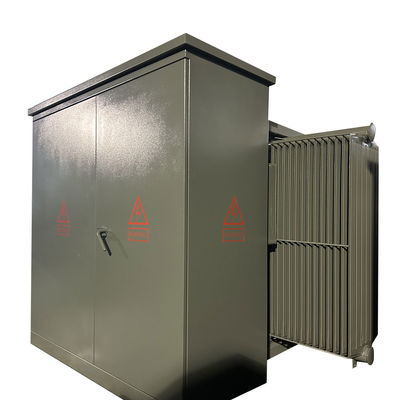

2500Kva থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার স্টেপ ডাউন4160V থেকে 480V
বর্ণনাঃ
আমরা তাদের অঙ্কন / একক লাইন ডায়াগ্রাম (এসএলডি) এবং প্রয়োজন অনুযায়ী ব্যবহারকারী এবং গ্রাহকদের প্রয়োজনীয়তা হিসাবে এই সাবস্টেশনটি তৈরি করতে পারি। আমরা আইইসি 1330 এর আন্তর্জাতিক মান অনুযায়ী এই সাবস্টেশনটি ডিজাইন এবং উত্পাদন করি।V. স্ট্যান্ডার্ড IEC62271-200.

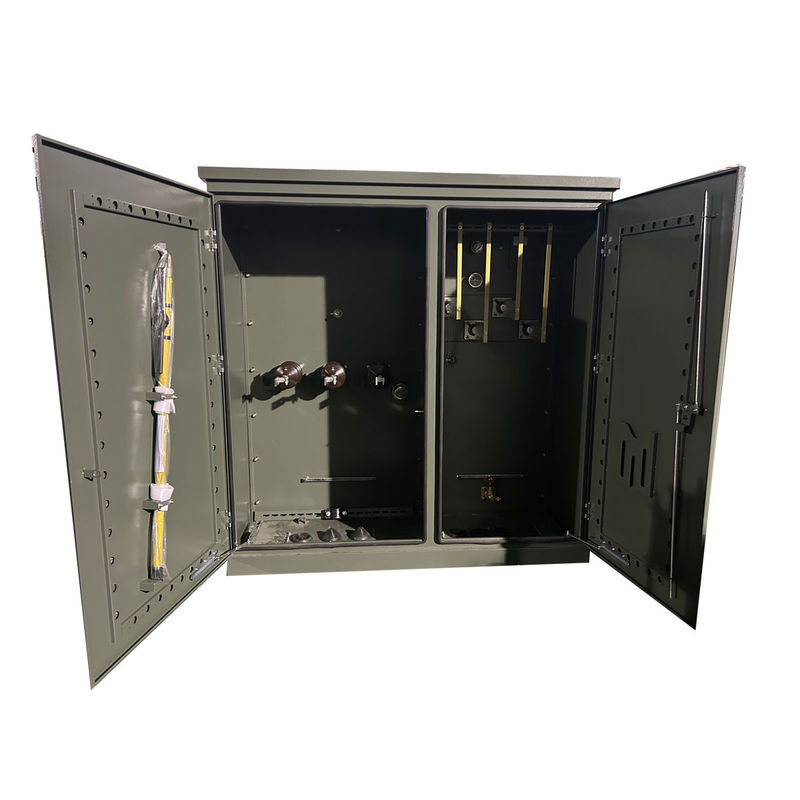

এইচভি এবং এলভি কম্পার্টমেন্ট সম্পূর্ণরূপে কাজ করছে।
1) এইচভি কম্পার্টমেন্টে 1 সময়ে পাওয়ার সাপ্লাই পরীক্ষা করার সময় বিভিন্ন পাওয়ার সাপ্লাই পদ্ধতি রয়েছে, এটি এইচভি পরীক্ষার চাহিদা পূরণের জন্য এইচভি পরীক্ষার সরঞ্জামগুলির সাথেও ইনস্টল করা যেতে পারে।
2) ট্রান্সফরমার কম্পার্টমেন্ট S11,S13 বা অন্যান্য কম খরচ তেল নিমজ্জিত ট্রান্সফরমার এবং শুষ্ক টাইপ ট্রান্সফরমার নির্বাচন করা যেতে পারে।ট্রান্সফরমার কম্পার্টমেন্টে স্বয়ংক্রিয় স্টার্ট বায়ু শীতল সিস্টেম এবং আলো সিস্টেম আছে.
3) নিম্ন ভোল্টেজ কম্পার্টমেন্ট ব্যবহারকারীদের প্রয়োজন অনুযায়ী তৈরি করা যেতে পারে, এটি বৈদ্যুতিক শক্তি সরবরাহ সিস্টেম হতে স্থির বা একত্রিত কাঠামো গ্রহণ করে, এটি হালকা বিতরণ মত অনেক ফাংশন আছে,বিদ্যুৎ বিতরণবিদ্যুৎ সরবরাহের গুণমান উন্নত করতে এবং ব্যবহারকারীদের সন্তুষ্ট করার জন্য ইত্যাদি।
এই সাবস্টেশন প্রধানত ধাতু উপাদান, স্টেইনলেস স্টীল উপাদান, অ ধাতু উপাদান...যা ব্যবহারকারী এবং গ্রাহকদের দ্বারা বেছে নেওয়া যেতে পারে
এই সাবস্টেশনটি বৈদ্যুতিক ক্যাবল পাওয়ার নেটওয়ার্কের একটি অত্যন্ত গুরুত্বপূর্ণ বিদ্যুৎ বিতরণ এবং সরবরাহ ইউনিট। এটি এইচভি নিয়ন্ত্রণ, সুরক্ষা এবং রূপান্তর সহ সম্পূর্ণ বিদ্যুৎ সরবরাহের এক ধরণের।বিতরণ.. এটি 3 ফেজ এসি 50Hz এবং নামমাত্র বর্তমান সর্বোচ্চ 1600KVA ট্রান্সফরমারে ব্যবহৃত হয়। এটি ব্যাপকভাবে শিল্প ও খনির উদ্যোগ, আবাসিক কোয়ার্টার, হাসপাতাল, মল,উঁচু ভবন এবং অন্যান্য বিতরণ ব্যবস্থা.

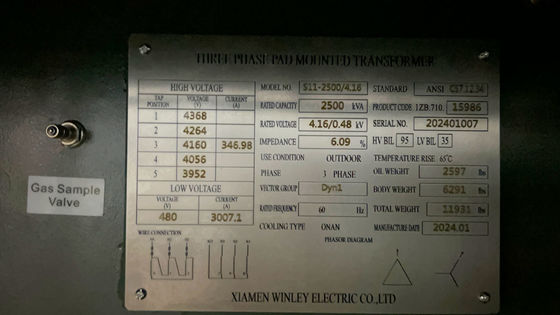

মূল তথ্য
| 2500 কেভিএ স্পেসিফিকেশন ডেটা | |||
| না, না। | বিস্তারিত | ইউনিট | স্পেসিফিকেশন |
| 1 | প্রকার | ~ | প্যাড মাউন্ট, রেডিয়াল ফিড |
| 2 | নামমাত্র ক্ষমতা | কেভিএ | 2500 |
| 3 | ধাপের সংখ্যা | ~ | 3 |
| 4 | প্রাথমিক ভোল্টেজ | V | 4160 |
| 5 | প্রাথমিক সমাপ্তি | ~ | পোরসেলান বুশিং |
| 6 | সেকেন্ডারি ভোল্টেজ | V | 480Y/277 |
| 7 | সেকেন্ডারি সংযোগ | ~ | ১২ গর্ত |
| 8 | ট্যাপিং টাইপ | ~ | অফ-সার্কিট ট্যাপিং |
| 9 | ট্যাপিং ব্যাপ্তি | % | ±2*2.5% |
| 10 | ঠান্ডা করার পদ্ধতি | ~ | ওএনএন |
| 11 | নামমাত্র ফ্রিকোয়েন্সি | হার্টজ | 60 |
| 12 | ভেক্টর গ্রুপ | ~ | ডাইন1 |
| 13 | আইসোলেশন ক্লাস | ~ | A ((১০৫°C) |
| 14 | তাপমাত্রা বৃদ্ধি | কে | 65 |
| 15 | লোড ছাড়াই ক্ষতি | ডব্লিউ | 2700 |
| 16 | লোড হ্রাস (85°C) | ডব্লিউ | 23200 |
| 17 | প্রতিরোধ | % | 5.0~7.5 |
| 18 | মোড়ানোর উপাদান | ~ | তামা |
বৈশিষ্ট্য
1প্রাথমিক স্যুইচিং
১-৫ পজিশনের ট্যাপ চেঞ্জার।
2) 4 অবস্থান লোড ব্রেক সুইচ,একটি হট স্টিক পরিচালনা করা যেতে পারে এবং মেরামত এবং রক্ষণাবেক্ষণে নমনীয়তা দেয়।
2. সমাপ্তি সংযোগ
1)প্রাথমিক পাওয়ার ক্যাবলগুলি এলকো সংযোগকারীগুলির সাথে সংযুক্ত।
2) লোডব্রেক ইনসার্ট সহ বাহ্যিকভাবে clamped bushing wells।
৩) ইন্টিগ্রেটেড লোডব্রেক বা লোডব্রেক ব্যতীত বুশিং।
4)দ্বিতীয় সমাপ্তি NEMA 4-হোল, 6-হোল, 8-হোল, 10-হোল বা 12-হোল স্প্যাড সহ বাহ্যিকভাবে clamped bushings, স্প্যাড সমর্থন উপলব্ধ।
3. সুরক্ষা যন্ত্র
1) বেয়নেট ফিউজ আংশিক পরিসীমা বর্তমান সীমাবদ্ধ ফিউজ।
2) স্বয়ংক্রিয়ভাবে চাপ হ্রাস ডিভাইস।
3) তেলের স্তর পরিমাপকারী।
4) তেলের তাপমাত্রা পরিমাপকারী।
৫) ভ্যাকুয়াম চাপ পরিমাপ যন্ত্র।
6) নমুনা গ্রহণকারী সঙ্গে ড্রেন ভালভ।
7)বিতরণ শ্রেণি, ধাতব অক্সাইড আটকান, 3-36 কেভি।
8)বিতরণ শ্রেণি, ভ্যালভ টাইপ বজ্রপাতকারী, 3-27 কেভি।
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
