ট্রান্সফরমার প্রকার: | খুঁটি লাগানো | সক্ষমতা: | 25 কেভিএ অথবা কাস্টমাইজড |
---|---|---|---|
ঠান্ডা করার পদ্ধতি: | ONAN/KNAN | তাপমাত্রা বৃদ্ধি: | 65°C |
প্রাথমিক ভোল্টেজ: | 13200GrdY/7620 | সেকেন্ডারি ভোল্টেজ: | 120/240V (LNL) |
পর্যায়: | একক ফেজ | ঘূর্ণন উপাদান: | তামা |
লক্ষণীয় করা: | পল মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার,25kva পল মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার,একক ফেজ ট্রান্সফরমার ১৩.২ কেভি |

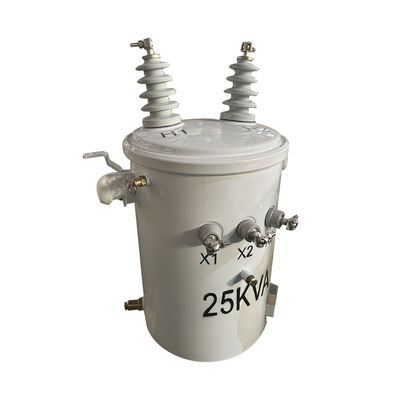

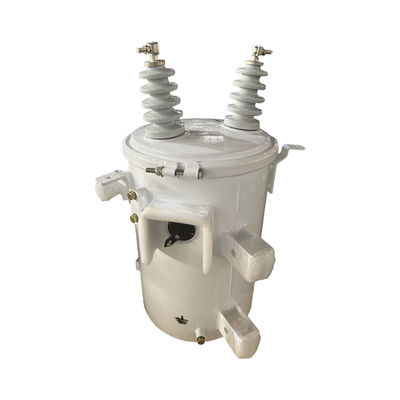

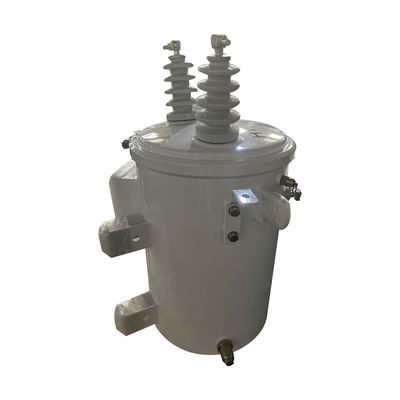

25kva একক ফেজ মেরু মাউন্ট বিতরণ ট্রান্সফরমার 13.2KV থেকে 240V 37.5kva 50kva 250kva 100kva 150kva
বিকেন্দ্রীভূত শক্তি সরবরাহের সাথে বিতরণ নেটওয়ার্কে, একক-ফেজ ট্রান্সফরমার একটি বিতরণ ট্রান্সফরমার হিসাবে উল্লেখযোগ্য সুবিধা রয়েছে।এটি নিম্ন ভোল্টেজ বিতরণ লাইন দৈর্ঘ্য কমাতে পারেন, লাইন ক্ষতি কমাতে এবং শক্তি সরবরাহের গুণমান উন্নত। এটি একটি উচ্চ দক্ষতা শক্তি সঞ্চয় রান লোহা কোর কাঠামো নকশা গ্রহণ করে।ট্রান্সফরমারটি স্টল মাউন্টিং টাইপ সাসপেনশন ইনস্টলেশন পদ্ধতি গ্রহণ করে, ছোট ভলিউম, ছোট অবকাঠামো নির্মাণ বিনিয়োগ, কম ভোল্টেজ পাওয়ার সাপ্লাই ব্যাসার্ধের হ্রাস এবং কম ভোল্টেজ লাইন ক্ষতি 60% এরও বেশি হ্রাস করতে পারে।ট্রান্সফরমার একটি শক্তিশালী ওভারলোড ক্ষমতা সঙ্গে একটি সম্পূর্ণরূপে সিল কাঠামো গ্রহণ, অবিচ্ছিন্ন অপারেশনে উচ্চ নির্ভরযোগ্যতা, সহজ রক্ষণাবেক্ষণ এবং দীর্ঘ সেবা জীবন।
স্ট্যান্ডার্ড বৈশিষ্ট্য
*ব্যয়-কার্যকর নকশা
*উচ্চ দক্ষতা এবং কম শব্দ মাত্রা
*ডুয়াল ভোল্টেজ ক্ষমতা
*কোটিং IEEE C57 স্ট্যান্ডার্ড পূরণ করে বা অতিক্রম করে
* পরিবেশগত কারণের বিরুদ্ধে সুরক্ষার জন্য চমৎকার সিলিং
*পলিমার টাইপ নিম্ন ভোল্টেজ বুশিং

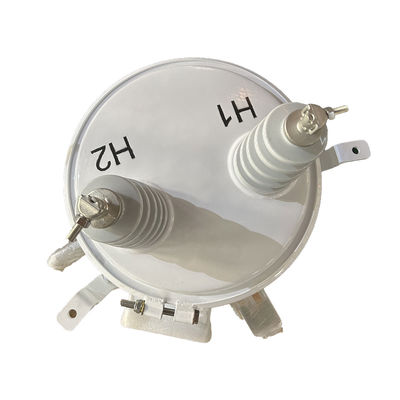

*পোর্সেলান টাইপ উচ্চ ভোল্টেজ বুশিং
* সুবিধাজনক কভার বা সাইড মাউন্ট ভোল্টেজ বুশিং

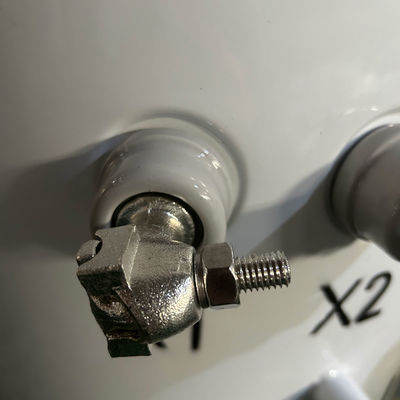

*প্যাড বা ক্ল্যাম্প টাইপ টার্মিনাল
*মিনারেল অয়েল এবং বায়োডেগ্রেডেবল উদ্ভিজ্জ তেল উভয়ের সাথে সামঞ্জস্যপূর্ণ
* প্রয়োজনে ব্র্যাকেটের সাথে ওভারজার্জ আরাস্টার ব্র্যাকেটের ব্যবস্থা
মূল তথ্য
ট্রান্সফরমার প্রকার | ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার, সাধারণ প্রকার |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট মেরু মাউন্ট করা |
ট্রান্সফরমার পোলারিটি টাইপ | বিয়োগ |
পর্যায় | একক পর্যায় |
সক্ষমতা | ২৫ কেভিএ |
প্রাথমিক ভোল্টেজ | 13200GrdY/7620 |
প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
প্রাথমিক বিল | ৯৫ কিলোভোল্ট |
সেকেন্ডারি ভোল্টেজ | 120/240 ভোল্ট (এল-এন-এল) |
সেকেন্ডারি বিআইএল | ৩০ কেভি |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | ONAN; স্ব-শীতল |
ট্যাপ চেঞ্জার | ৫-পজিশন ট্যাপ চেঞ্জার উইথ/ এক্সটার্নাল অপারেটিং হ্যান্ডেল |
Qty চাপুন | (২) উপরে এফসিএএন, (২) নীচে এফসিবিএন |
ট্যাপ করুন % | 2.৫% |
ট্যাপ চেঞ্জার সুইচ অবস্থান | ট্যাংক শরীরের মাঝখানে, মাউন্টিং বিধানের বাম |
প্রতিরোধ | 2.৫% সাধারণ |
তরল ওজন* | 99.২১ পাউন্ড |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
শব্দ স্তর | ৪৮ ডিবিএ |
মাত্রা* | 21.65''-W x 24.8''-D x 40.16''-H |
মোট ওজন (তরল ভরা) * | ৪৭০ পাউন্ড |
বিশেষ উল্লেখ
১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
ভোল্টেজ ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
