| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | এস-৩৭৫০/৩৫ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | ৩৭৫০ কেভিএ |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 34500GrdY/19920 | সেকেন্ডারি ভোল্টেজ: | 480V |
| ভেক্টর গ্রুপ: | Dyn1 | তাপমাত্রা বৃদ্ধি: | 65°C |
| প্রতিবন্ধকতা (সাধারণ): | 5.0% সাধারণ | ঘূর্ণন উপাদান: | তামা |
| লক্ষণীয় করা: | প্যাড মাউন্ট ট্রান্সফরমার 3750Kva,আইইইই থ্রিফেজ প্যাড মাউন্টড ট্রান্সফরমার,এএনএসআই থ্রি ফেজ ট্রান্সফরমার |
||

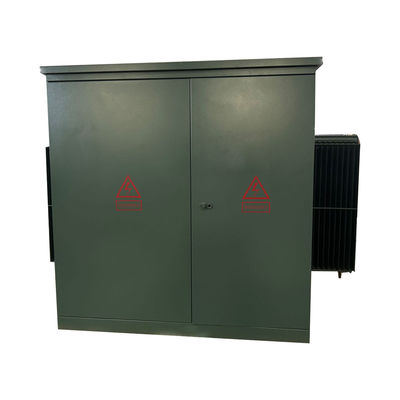

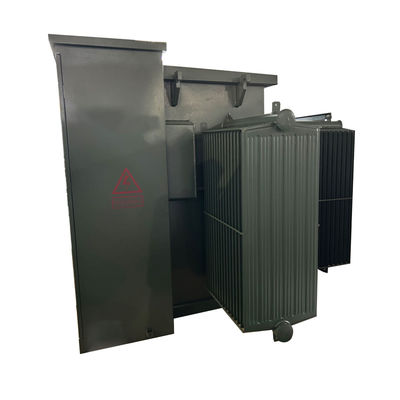

আইইইই/এএনএসআই ৩৭৫০ কেভিএ ৩৪৫০০ ভোল্ট থেকে ৪৮০ ভোল্ট পর্যন্ত থ্রি ফেজ প্যাড মাউন্টড ট্রান্সফরমার
তিন-ফেজ প্যাড-মাউন্ট করা তেল ডুবে থাকা বিতরণ ট্রান্সফরমারগুলি শক্তিশালী, নির্ভরযোগ্য, এবং পরিবেশকে মাথায় রেখে ডিজাইন করা হয়েছে।এই ট্রান্সফরমারগুলি সমালোচনামূলক সরঞ্জামগুলির ব্যর্থতার বিরুদ্ধে উন্নত নির্ভরযোগ্যতা এবং সুরক্ষা সরবরাহ করেএই ট্রান্সফরমারগুলির কম অপারেটিং খরচ এবং তাপ নির্গমন তাদের বিস্তৃত অ্যাপ্লিকেশনের জন্য আদর্শ পছন্দ করে তোলে।
কাঠামো
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| অপারেশন | স্টেপ-ডাউন অপারেশন (স্টেপ-আপ অপারেশনের জন্য অনুমোদিত নয়) |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | 3.75 এমভিএ (3750 কেভিএ) |
| ভেক্টর গ্রুপ | YnD1 |
| প্রাথমিক ভোল্টেজ | 34500GrdY/19920 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ৩৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক বিল | ২০০ কেভি |
| সেকেন্ডারি ভোল্টেজ | ৪৮০ ভোল্ট |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| প্রতিরোধ | 5.০% সাধারণ |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| মাত্রা* | 100''-W x 87''-D x 85''-H |
| শুকনো ওজন (অয়েল ছাড়াই) * | 8০৪০ পাউন্ড |
| মোট ওজন (তরল ভরা) * | 14৩৩০ পাউন্ড |
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
টেকনিক্যাল ডায়াগ্রাম
বর্ণনাঃ
আমরা তাদের অঙ্কন / একক লাইন ডায়াগ্রাম (এসএলডি) এবং প্রয়োজন অনুযায়ী ব্যবহারকারী এবং গ্রাহকদের প্রয়োজনীয়তা হিসাবে এই সাবস্টেশনটি তৈরি করতে পারি। আমরা আইইসি 1330 এর আন্তর্জাতিক মান অনুযায়ী এই সাবস্টেশনটি ডিজাইন এবং উত্পাদন করি।V. স্ট্যান্ডার্ড IEC62271-200.

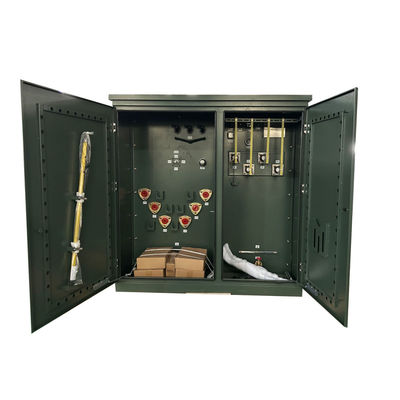

এইচভি এবং এলভি কম্পার্টমেন্ট সম্পূর্ণরূপে কাজ করছে।
1) এইচভি কম্পার্টমেন্টের বিভিন্ন পাওয়ার সাপ্লাই পদ্ধতি রয়েছে যখন 1 সময়ে পাওয়ার সাপ্লাই পরীক্ষা করা হয়, এটি এইচভি পরীক্ষার চাহিদা পূরণের জন্য এইচভি পরীক্ষার সরঞ্জামগুলির সাথেও ইনস্টল করা যেতে পারে।
2) ট্রান্সফরমার কম্পার্টমেন্ট S11,S13 বা অন্যান্য কম খরচ তেল নিমজ্জিত ট্রান্সফরমার এবং শুষ্ক টাইপ ট্রান্সফরমার নির্বাচন করা যেতে পারে।ট্রান্সফরমার কম্পার্টমেন্টে স্বয়ংক্রিয় স্টার্ট বায়ু শীতল সিস্টেম এবং আলো সিস্টেম আছে.
3) নিম্ন ভোল্টেজ কম্পার্টমেন্ট ব্যবহারকারীদের প্রয়োজন অনুযায়ী তৈরি করা যেতে পারে, এটি বৈদ্যুতিক শক্তি সরবরাহ সিস্টেম হতে স্থির বা একত্রিত কাঠামো গ্রহণ করে, এটি আলো বিতরণ মত অনেক ফাংশন আছে,বিদ্যুৎ বিতরণবিদ্যুৎ সরবরাহের গুণমান উন্নত করতে এবং ব্যবহারকারীদের সন্তুষ্ট করার জন্য ইত্যাদি।
এই সাবস্টেশন প্রধানত ধাতু উপাদান, স্টেইনলেস স্টীল উপাদান, অ ধাতু উপাদান...যা ব্যবহারকারী এবং গ্রাহকদের দ্বারা বেছে নেওয়া যেতে পারে
এই সাবস্টেশনটি বৈদ্যুতিক ক্যাবল পাওয়ার নেটওয়ার্কের একটি অত্যন্ত গুরুত্বপূর্ণ বিদ্যুৎ বিতরণ এবং সরবরাহ ইউনিট। এটি এইচভি নিয়ন্ত্রণ, সুরক্ষা এবং রূপান্তর সহ সম্পূর্ণ বিদ্যুৎ সরবরাহের এক ধরণের।বিতরণ.. এটি 3 ফেজ এসি 50Hz এবং নামমাত্র বর্তমান সর্বোচ্চ 1600KVA ট্রান্সফরমারে ব্যবহৃত হয়। এটি ব্যাপকভাবে শিল্প ও খনির উদ্যোগ, আবাসিক কোয়ার্টার, হাসপাতাল, মল,উঁচু ভবন এবং অন্যান্য বিতরণ ব্যবস্থা.
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
