পর্যায়: | তিন ধাপে | সক্ষমতা: | 1000KVA |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 34500V | সেকেন্ডারি ভোল্টেজ: | 208Y/120 |
কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | তাপমাত্রা বৃদ্ধি: | 65°C |
মূল বস্তু: | শস্যমুখী ইস্পাত | ঘূর্ণন উপাদান: | তামা |
লক্ষণীয় করা: | তেল নিমজ্জিত ট্রান্সফরমার 1000kva,আইএসও প্যাড মাউন্ট ট্রান্সফরমার,1 এমভিএ তেল নিমজ্জিত ট্রান্সফরমার |

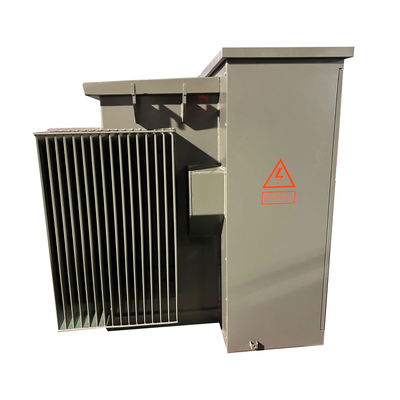

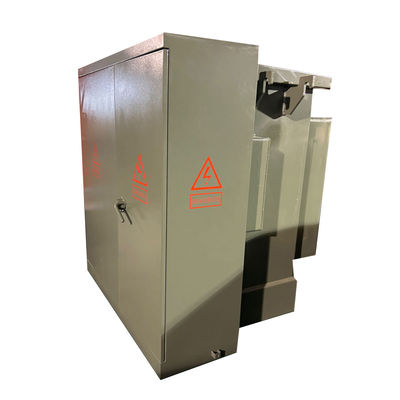

তিন ফেজ 1000kva তেল নিমজ্জিত বৈদ্যুতিক প্যাড মাউন্ট ধরনের ট্রান্সফরমার 34.5KV থেকে 208V
WINLEY প্রযোজ্য ANSI®/IEEE® স্ট্যান্ডার্ড পূরণ করে তরল ভরাট থ্রিফেজ প্যাড-মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির একটি সম্পূর্ণ লাইন সরবরাহ করে।,এটি উচ্চ-ভোল্টেজ এবং বড় ক্ষমতা অনুষ্ঠানগুলির জন্য উপযুক্ত, যেমন পাওয়ার সাবস্টেশন, শিল্প শক্তি খরচ ইত্যাদি। উচ্চ লোড, উচ্চ-ভোল্টেজ দৃশ্যকল্পগুলিতে,তেল নিমজ্জিত ট্রান্সফরমার ভাল কর্মক্ষমতা এবং স্থিতিশীলতা আছে.
পণ্য কাঠামো
1) ট্রান্সফরমার অংশ এবং নিয়ন্ত্রণ ক্যাবিনেটের অংশ মার্কিন যুক্তরাষ্ট্রের বৈকল্পিক, যার ট্রান্সফরমার অংশ একটি সম্পূর্ণ সিল করা কাঠামো,এবং নিরোধক তেল দুটি ধরনের উচ্চ ignition পয়েন্ট তেল বা সাধারণ তেল হতে পারে.

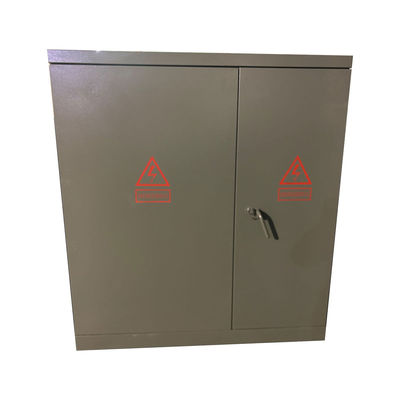

2) কন্ট্রোল ক্যাবিনেট একটি উচ্চ-ভোল্টেজ রুম এবং একটি নিম্ন-ভোল্টেজ রুমে বিভক্ত।

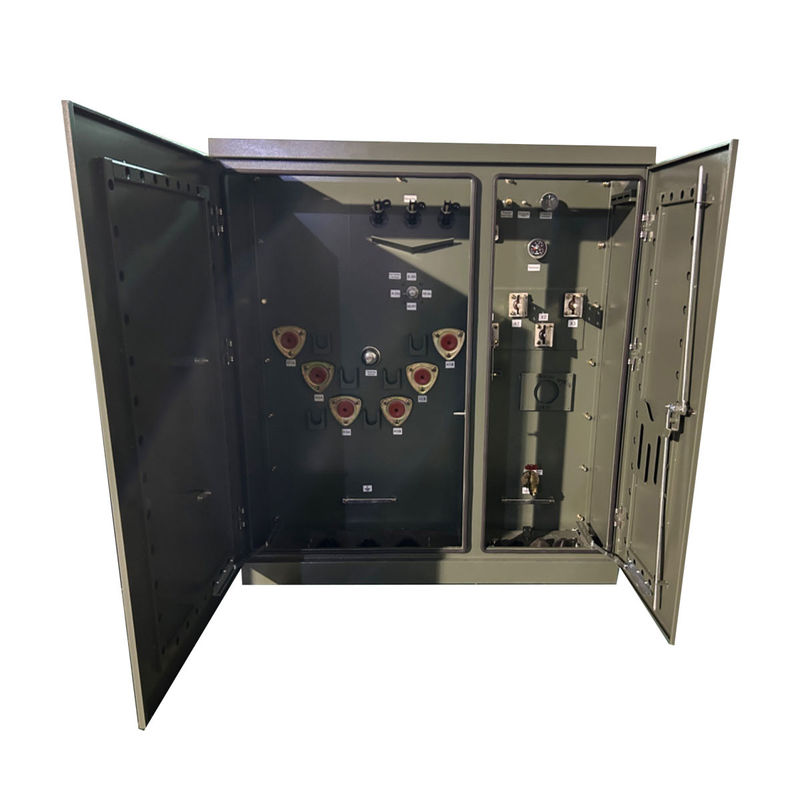

3) উচ্চ-ভোল্টেজ রুমে সজ্জিত করা হয়ঃ উচ্চ-ভোল্টেজ তারের প্লাগ, বজ্রপাতকারী, লোড সুইচ অপারেটিং হ্যান্ডেল, অ উত্তেজনা ট্যাপ সুইচ হ্যান্ডেল, প্লাগ ইন ফিউজ, চাপ মুক্তি ভালভ,থার্মোমিটার, চাপ গেইজ, তেল অবস্থান গেইজ, তেল ভর্তি প্লাগ, তেল ড্রেন ভালভ, ইত্যাদি, লোড সুইচ, বন্ধ উত্তেজনা কল পরিবর্তনকারী, প্লাগ ইন ফিউজ, ইত্যাদিসবগুলোই ট্রান্সফরমার কার্সের সাথে ট্রান্সফরমার তেলে ডুবে আছে।উচ্চ-ভোল্টেজ ক্যাবল এবং ট্রান্সফরমারগুলি এলকো ক্যাবল সংযোগকারী দ্বারা সংযুক্ত করা হয়।
4) নিম্ন ভোল্টেজ পাশ বায়ু সার্কিট ব্রেকার, বর্তমান ট্রান্সফরমার, পাশাপাশি বৈদ্যুতিক শক্তি মিটার, ammeter এবং ভোল্টমিটার সঙ্গে ইনস্টল করা যেতে পারে,এবং আউটপুট সার্কিট এবং ধারণক্ষমতা ক্ষতিপূরণ ডিভাইস ব্যবহারকারীর প্রয়োজন অনুযায়ী কনফিগার করা যেতে পারে.
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
অপারেশন | স্টেপ-ডাউন অপারেশন |
পর্যায় | তিন ধাপ |
সক্ষমতা | ১ এমভিএ (১০০০ কেভিএ) |
ভেক্টর গ্রুপ | DYN1 |
প্রাথমিক ভোল্টেজ | ৪১৬০ ভোল্ট |
প্রাথমিক বিল | ৬০ কেভি |
সেকেন্ডারি ভোল্টেজ | 480Y/277 |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
প্রতিরোধ | 5.৭৫% |
লোড ব্রেক সুইচ রেটিং | ৩০০-এম্পার, ৫ কিলোভোল্ট |
ঘূর্ণন উপাদান | অ্যালুমিনিয়াম/রূপা |
কার্যকারিতা % | 99. ২০% |
লোড হ্রাস নেই (ওয়াটে) | +/- ১,৩০০W |
পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- 8,500W |
স্ট্যান্ডার্ড বৈশিষ্ট্য
• ৬০ হার্জ অপারেশন।
• ৬৫°সি গড় উত্তোলন।
• রেডিয়াল এবং লুপ ফিড ব্যবস্থা।
• মৃত এবং লাইভ ফ্রন্ট টাইপ HV টার্মিনাল।
• এইচভি বিল ৪৫ ∙ ১৫০ কেভি (মৃত ফ্রন্ট) ২০০ কেভি (লাইভ ফ্রন্ট)
• এলভি বিআইএল ৩০ ∙ ৬০ কেভি।
• নিম্ন ভোল্টেজের দরজার তিন পয়েন্ট লকিং।
• উচ্চ-ভোল্টেজ দরজা, যা শুধুমাত্র পরে খোলা যেতে পারে
নিম্ন-ভোল্টেজ দরজা খোলা হয়।
• শক্ত ইস্পাত পার্টিশন।
• ট্রান্সফরমার ট্যাংক কভার থেকে বেস পর্যন্ত welded।
• স্থায়ী নামের ফলক।
• এক ইঞ্চি এনপিটি পাইপ ক্যাপ ভরাট ব্যবস্থা।
• এএনএসআই ট্যাঙ্ক গ্রাউন্ড প্যাড।
• এক ইঞ্চি ড্রেন ভালভ এবং নমুনা গ্রহণকারী।
• স্বয়ংক্রিয় চাপ-মুক্তি ভালভ (35 SCFM) ।
• ট্যাপ পরিবর্তনকারী (2) 2.5% পূর্ণ ক্ষমতা ট্যাপ উপরে
এবং নামমাত্রের নিচে।
• ট্রান্সফরমারে একটি ১০x১৮ (বা ১৪x২৫) হাতের গর্ত
ট্যাংক কভার।
• অলিভ গ্রিন রঙের (মুনসেল 7GY 3.29/1.5) ।
• পরিকল্পিত, নির্মিত এবং পরীক্ষিত
সর্বশেষ ANSI মান সঙ্গে
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
