পর্যায়: | তিন ধাপে | সক্ষমতা: | 3000 কেভিএ অথবা কাস্টমাইজড |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 34500GrdY | সেকেন্ডারি ভোল্টেজ: | 208Y/120 |
কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | তাপমাত্রা বৃদ্ধি: | 65°C |
ভেক্টর গ্রুপ: | ইন্ ইন্ | ঘূর্ণন উপাদান: | তামা |
লক্ষণীয় করা: | এএনএসআই স্ট্যান্ডার্ড প্যাড মাউন্ট ট্রান্সফরমার,আইইইই ইলেকট্রিকাল প্যাড মাউন্টড ট্রান্সফরমার,তেল নিমজ্জিত ট্রান্সফরমার 34500V |
এএনএসআই আইইইই স্ট্যান্ডার্ড 13200v থেকে 208V লুপ ফিড তেল ডুবানো বৈদ্যুতিক প্যাড মাউন্ট ট্রান্সফরমার

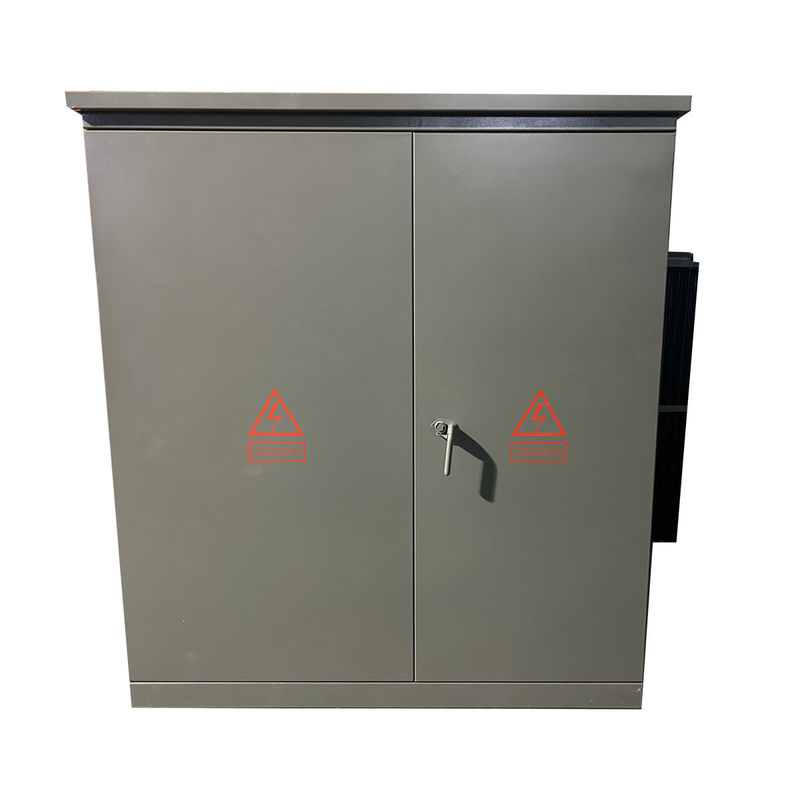

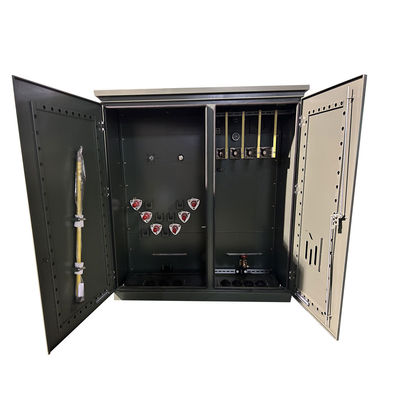

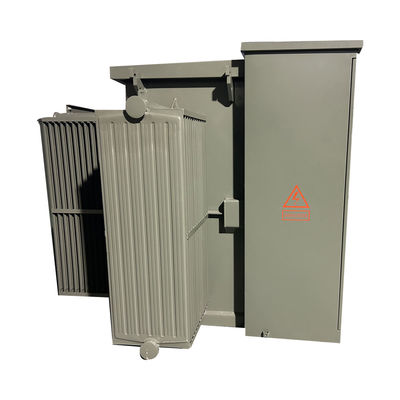

একটি প্যাডমাউন্ট বা প্যাড-মাউন্ট ট্রান্সফরমার একটি কংক্রিট প্যাডে মাউন্ট করা একটি লক করা ইস্পাত ক্যাবিনেটে স্থল মাউন্ট করা বৈদ্যুতিক শক্তি বিতরণ ট্রান্সফরমার।যেহেতু সব শক্তিযুক্ত সংযোগ পয়েন্ট নিরাপদে একটি গ্রাউন্ডেড ধাতু ঘর মধ্যে আবৃত করা হয়, একটি প্যাডমাউন্ট ট্রান্সফরমার এমন জায়গায় ইনস্টল করা যেতে পারে যেখানে বেড়াযুক্ত ঘরের জন্য জায়গা নেই।
পণ্য কাঠামো
1) কাঠামোটি কমপ্যাক্ট এবং যুক্তিসঙ্গত, এবং ভলিউমটি ছোট, যা একই ধারণক্ষমতার ইউরোপীয় স্টাইলের বাক্সের পরিবর্তনের মাত্র এক তৃতীয়াংশ;
2)সম্পূর্ণভাবে সিলড, সম্পূর্ণরূপে বিচ্ছিন্ন কাঠামো, নিরাপত্তা বাধা স্থাপন করার প্রয়োজন নেই, এবং ব্যক্তিগত নিরাপত্তার জন্য নির্ভরযোগ্য গ্যারান্টি;
3)ব্যবহারকারীদের জন্য বিভিন্ন ধরণের পাওয়ার সাপ্লাই স্কিম রয়েছে, যা টার্মিনাল পাওয়ার সাপ্লাই গ্রহণ করতে পারে এবং রিং নেটওয়ার্ক বা দ্বৈত পাওয়ার সাপ্লাই উপলব্ধি করতে পারে;
4)S11 তেল নিমজ্জিত শক্তি ট্রান্সফরমার গৃহীত হয়, যা কম ক্ষতি, কম তাপমাত্রা বৃদ্ধি এবং শক্তিশালী ওভারলোড ক্ষমতা আছে;
৫) সুরক্ষার জন্য ডাবল ফিউজ (ব্যাক-আপ সুরক্ষা ফিউজ + প্লাগ-ইন ফিউজ) ব্যবহার করা হয়,এবং প্লাগ-ইন ফিউজ ফিউজের বর্তমান এবং তাপমাত্রার দ্বৈত সংবেদনশীলতার বৈশিষ্ট্য রয়েছে যাতে পণ্যটির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা যায়;
৬) ২০০ এ ক্যাবল সংযোগকারী লোডের অধীনে প্লাগ এবং আনপ্লাগ করা যেতে পারে এবং জরুরী অবস্থায় লোড সুইচ হিসাবে পরিচালিত হতে পারে। এটিতে বিচ্ছিন্ন সুইচের বৈশিষ্ট্যও রয়েছে।
7)উইন্ডিং Dyn11 সংযোগ গ্রহণ করে এবং লোহা কোর একটি তিন-ফেজ চার কলাম কাঠামো গ্রহণ করে, যাতে পণ্যটি যে কোনও অসামঞ্জস্যপূর্ণ লোডের অধীনে চালিত হতে পারে এবং নিরপেক্ষ পয়েন্টটি ড্রিফট হয় না,ভোল্টেজ স্থিতিশীল, বিদ্যুৎ সরবরাহের গুণমান উচ্চ, ক্যাবিনেট গরম হয়, গোলমাল কম, এবং বজ্র সুরক্ষা কর্মক্ষমতা ভাল;
8)ক্যাবিনেটটি অ্যান্টি-জারা নকশা এবং বিশেষ স্প্রে পেইন্ট চিকিত্সা গ্রহণ করে, সুন্দর এবং নতুন, বিভিন্ন পরিবেশের জন্য উপযুক্ত, এবং শহরকে সুন্দর করার প্রভাব অর্জন করে।
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
অপারেশন | স্টেপ-ডাউন অপারেশন |
পর্যায় | তিন ধাপ |
সক্ষমতা | ৩ এমভিএ (৩০০০ কেভিএ) |
ভেক্টর গ্রুপ | ইন্ ইন্ |
প্রাথমিক ভোল্টেজ | ৩৪৫০০ ভোল্ট |
প্রাথমিক বিল | ১৫০ কেভি |
সেকেন্ডারি ভোল্টেজ | ১৩২০০ গ্রডি |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
প্রতিরোধ | 5.৭৫% |
ঘনত্ব | ৬০ হার্জ |
ঘূর্ণন উপাদান | তামা |
কার্যকারিতা % | 99. ২০% |
লোড হ্রাস নেই (ওয়াটে) | +/- ২,৭০০ ওয়াট |
পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ১৫,৫০০W |
স্বাভাবিক ব্যবহারের জন্য পরিবেশগত অবস্থা
উচ্চতাঃ ১০০০ মিটারের বেশি নয়।
পরিবেষ্টন তাপমাত্রাঃ +৪০°সি থেকে বেশি নয়, -২৫°সি থেকে কম নয়, দৈনিক গড় তাপমাত্রার পার্থক্য ৩৫°সির বেশি নয়, বার্ষিক গড় তাপমাত্রার পার্থক্য ২০°সির বেশি নয়;
বাতাসের গতি ৩৫ মিটার/সেকেন্ডের বেশি নয়।
ইনস্টলেশন সাইটে কোন বিস্ফোরণের ঝুঁকি নেই, কোন রাসায়নিক ক্ষয় এবং গুরুতর কম্পন নেই;
শীতল করার পদ্ধতিঃ প্রাকৃতিক বায়ু শীতল (এএন) ।
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
