| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | এস-75/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | 75KVA বা কাস্টমাইজড |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 12470GrdY/7200V | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
| কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | নিরোধক রেটিং: | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| মূল বস্তু: | শস্যমুখী ইস্পাত | ঘূর্ণন উপাদান: | তামা/অ্যালুমিনিয়াম |
| লক্ষণীয় করা: | প্যাড মাউন্ট করা বৈদ্যুতিক ট্রান্সফরমার,৭৫ কেভিএ থ্রি ফেজ ইলেকট্রিক ট্রান্সফরমার,৩-ফেজ প্যাড মাউন্ট ট্রান্সফরমার |
||

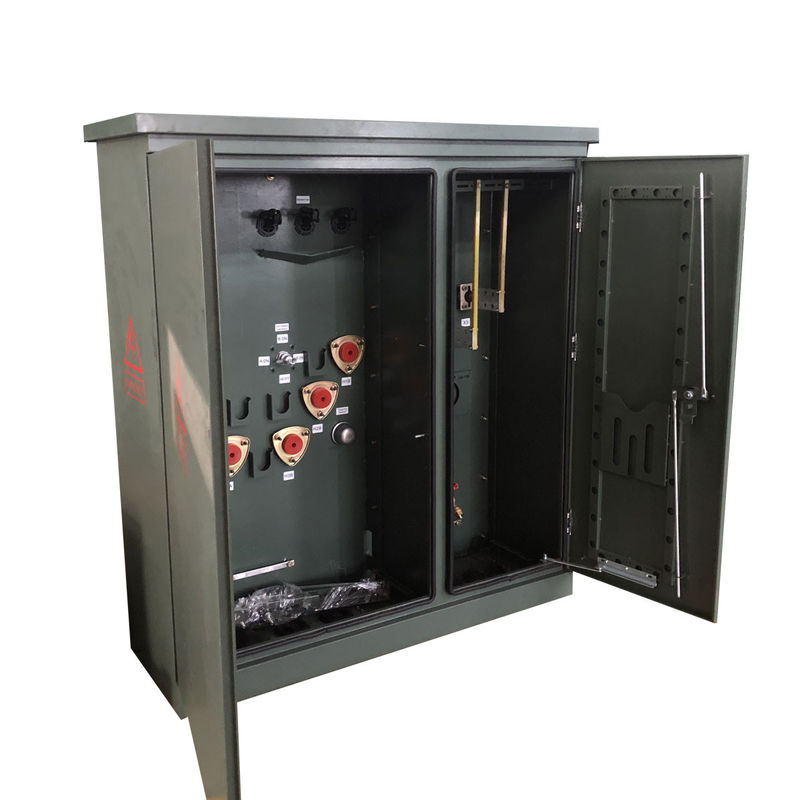

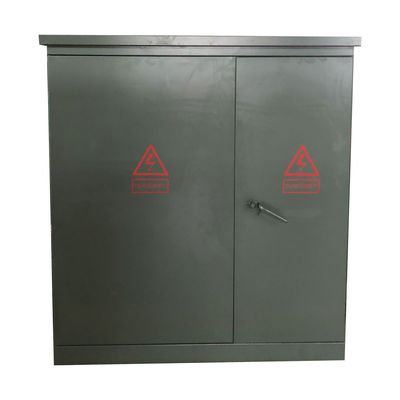

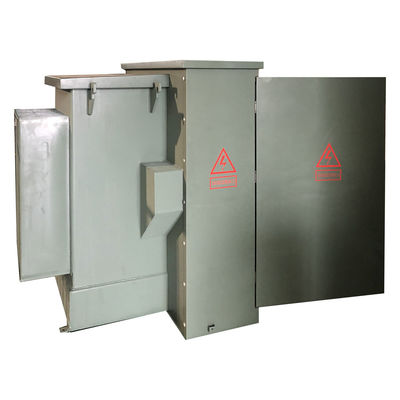

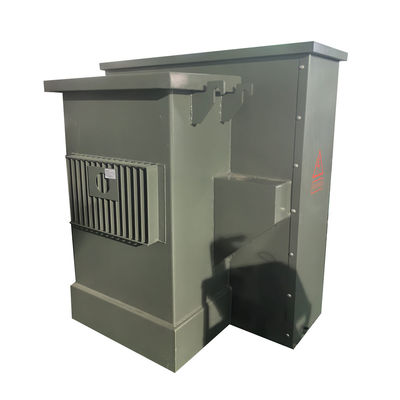

75Kva তিন ফেজ প্যাড মাউন্ট বৈদ্যুতিক ট্রান্সফরমার 12470V থেকে 480V
উইনলি তরল ভরাট থ্রিফাজ প্যাড-মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির একটি সম্পূর্ণ লাইন সরবরাহ করে যা প্রযোজ্য এএনএসআই® / আইইইই® মান পূরণ করে। এটির ছোট ভলিউম এবং যুক্তিসঙ্গত কাঠামো রয়েছে।সংযুক্ত ট্রান্সফরমার বিশেষ করে লোড কেন্দ্র শহরের গ্রিড প্রযোজ্য, যাতে এটি খরচ কমাতে পারে এবং বিদ্যুৎ সরবরাহের গুণমান উন্নত করতে পারে।জনসাধারণের স্থান এবং শিল্প খনির উদ্যোগ এবং অন্যান্য বিতরণ সাইট.
পারফরম্যান্স
1) কাঠামোটি কমপ্যাক্ট এবং যুক্তিসঙ্গত, এবং ভলিউমটি ছোট, যা একই ধারণক্ষমতার ইউরোপীয় স্টাইলের বাক্সের পরিবর্তনের মাত্র এক তৃতীয়াংশ;
2)সম্পূর্ণভাবে সিলড, সম্পূর্ণরূপে বিচ্ছিন্ন কাঠামো, নিরাপত্তা বাধা স্থাপন করার প্রয়োজন নেই, এবং ব্যক্তিগত নিরাপত্তার জন্য নির্ভরযোগ্য গ্যারান্টি;
3)ব্যবহারকারীদের জন্য বিভিন্ন ধরণের পাওয়ার সাপ্লাই স্কিম রয়েছে, যা টার্মিনাল পাওয়ার সাপ্লাই গ্রহণ করতে পারে এবং রিং নেটওয়ার্ক বা দ্বৈত পাওয়ার সাপ্লাই উপলব্ধি করতে পারে;
4)S11 তেল নিমজ্জিত শক্তি ট্রান্সফরমার গৃহীত হয়, যা কম ক্ষতি, কম তাপমাত্রা বৃদ্ধি এবং শক্তিশালী ওভারলোড ক্ষমতা আছে;
৫) সুরক্ষার জন্য ডাবল ফিউজ (ব্যাক-আপ সুরক্ষা ফিউজ + প্লাগ-ইন ফিউজ) ব্যবহার করা হয়,এবং প্লাগ-ইন ফিউজ ফিউজের বর্তমান এবং তাপমাত্রার দ্বৈত সংবেদনশীলতার বৈশিষ্ট্য রয়েছে যাতে পণ্যটির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা যায়;
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | ৭৫ কেভিএ |
| ভেক্টর গ্রুপ | ইন্ ইন্ |
| প্রাথমিক ভোল্টেজ | 12470GrdY/7200 |
| সেকেন্ডারি ভোল্টেজ | 480Y/277 |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| ট্যাপ চেঞ্জার | 5-পজিশন ট্যাপ চেঞ্জার |
| Qty চাপুন | (২) ট্যাপের উপরে এফসিএএন, (২) ট্যাপের নীচে এফসিবিএন |
| ট্যাপ করুন % | 2.৫% |
| ট্যাপ চেঞ্জার সুইচ রেটিং | ২০০-এম্পার, ১৫ কিলোভোল্ট |
| প্রতিবন্ধকতা (সাধারণ) | 3.০% |
| ঘূর্ণন উপাদান | অ্যালুমিনিয়াম |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| শব্দ স্তর | ৫১ ডিবিএ |
| মাত্রা* | 61''-W x 43''-D x 69''-H |
| মোট ওজন (তরল ভরা) * | 2,১৬০ পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| কার্যকারিতা % | 99১০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- 190W |
| পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ৯৫০ ওয়াট |
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
