| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | ডি-১০০/১৫ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| ক্ষমতার বিপরিতে: | 100KVA | প্রাথমিক ভোল্টেজ: | 12000V |
|---|---|---|---|
| সেকেন্ডারি ভোল্টেজ: | 120/240V | নিরোধক রেটিং: | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| ঠান্ডা করার পদ্ধতি: | <i>ONAN;</i> <b>একটি উপর;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | প্রাথমিক BIL: | 95 কেভি |
| ঘূর্ণন উপাদান: | তামা | ভেক্টর গ্রুপ: | II6 |
| লক্ষণীয় করা: | তেল নিমজ্জিত প্যাড মাউন্ট ট্রান্সফরমার,বৈদ্যুতিক বিতরণ প্যাড মাউন্ট ট্রান্সফরমার,100kVA প্যাড মাউন্ট ট্রান্সফরমার |
||

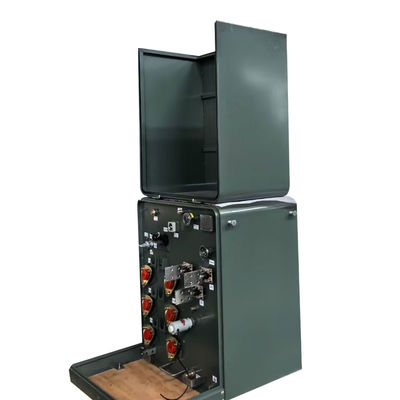

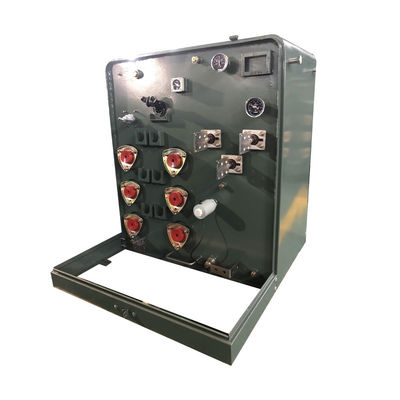

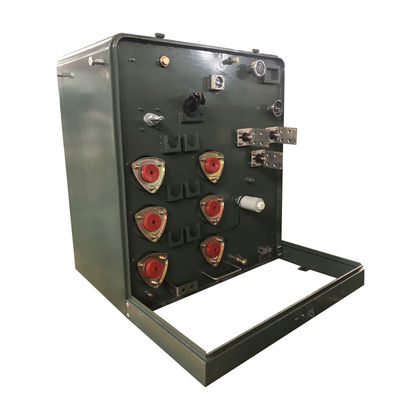

কারখানার পণ্যের ছবি
পারফরম্যান্স বৈশিষ্ট্য
1)কম্বিনেশন ট্রান্সফরমার সাবস্টেশন, ক্যাবিনেটের উপরের অংশটি স্টিল প্লেট ক্ল্যাম্প রক উল কাঠামোর সাথে রয়েছে যার বায়ুচলাচল নল রয়েছে,সূর্যের বিকিরণ কার্যকরভাবে হ্রাস করতে পারে এবং তাপ অপসারণ নিশ্চিত করতে পারে.
২) পুরো ক্যাবিনেটের শেলের পৃষ্ঠে বিশেষ প্রাইমার এবং পেইন্ট স্প্রে করা হয় যার শক্তিশালী অ্যান্টি-জারা ক্ষমতা রয়েছে।
৩) অভ্যন্তরকে যথাক্রমে উচ্চ-ভোল্টেজ চেম্বার, ট্রান্সফরমার চেম্বার এবং নিম্ন-ভোল্টেজ চেম্বারে ভাগ করা যায়।
4) তাপমাত্রা পরিসীমা নিশ্চিত করার জন্য এটি তাপমাত্রা নিয়ন্ত্রণ স্বয়ংক্রিয় নিষ্কাশন ডিভাইস দিয়ে সজ্জিত করা হয়।
5)প্রতিটি ইউনিটে নিখুঁত কন্ট্রোল, চার্জড ডিসপ্লে এবং আলোক ব্যবস্থা রয়েছে।
6)এই যন্ত্রের সরঞ্জামগুলি IP33 সুরক্ষা প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ, যুক্তিসঙ্গত নকশা, গঠন এবং প্রযুক্তি, ভাল মানের এবং সহজ রক্ষণাবেক্ষণের সাথে।
পণ্যের বিবরণ
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট, কম্পার্টমেন্টাল |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| পর্যায় | একক-ফেজ (তিন-ফেজ বৈদ্যুতিক গ্রিড সংযোগ) |
| সক্ষমতা | ১০০ কেভিএ |
| ভেক্টর গ্রুপ | ২.৬ |
| প্রাথমিক ভোল্টেজ | ১২০০০ ভোল্ট |
| প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | ডেল্টা |
| প্রাথমিক বিল | ৯৫ কেভি |
| সেকেন্ডারি ভোল্টেজ | ১২০/২৪০ (এল-এন-এল) |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | ডাবল-উইন্ডিং সিঙ্গল ফেজ |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | ONAN; স্ব-শীতল |
| প্রতিরোধ | 2.০% সাধারণ |
| প্রাথমিক সংযোগের ধরন | মৃত ফ্রন্ট |
| লোড ব্রেক সুইচ | 4-পজিশন এলবিওআর, হট স্টিক অপারেবল |
| লোড ব্রেক সুইচ রেটিং | ২০০-এম্পার, ১৫ কিলোভোল্ট |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, সিএসএ মান পূরণ করে এএনএসআই/আইইইই মান পূরণ করে |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| আইসোলেশন তরল | খনিজ তেল নিরোধক তরল - নন-পিসিবি তরল |
| তরল (তেল) ওজন* | 573.19 পাউন্ড |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৫১ ডিবিএ |
| উচ্চতা (উচ্চতা) | ৩৩০০ ফুট (১০০০ মিটার) সমুদ্রপৃষ্ঠের উপরে বা তার নিচে |
| মূল উপাদান | শস্যমুখী ইস্পাত |
| মাউন্ট | প্যাড মাউন্ট |
| পাইপ খোলার | তল ফিড ভূগর্ভস্থ প্রবেশ/প্রস্থান |
| মাত্রা* | 55.34''-W x 45.28''-D x 41.53''-H |
| শুকনো ওজন (অয়েল ছাড়াই) * | 881.৮৩ পাউন্ড |
| মোট ওজন (তরল ভরা) * | 1940.04 পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| বৈশিষ্ট্য | পেনটাহেড বোল্ট এন্ট্রি অ্যাসেম্বলি |
| উচ্চ ফায়ার পয়েন্ট আইসোলেশন তরল | |
| ১ পিপিএম এর কম PCB ধারণকারী তরল | |
| জালিয়াতি-প্রতিরোধী হাউজিং | |
| NEMA 3R ওয়্যারিং কম্পার্টমেন্ট | |
| লিফট-আপ প্যাড লকযোগ্য ঢাকনা | |
| কার্যকারিতা | 99.০০% |
পণ্য প্রযুক্তিগত
| একক ফেজ প্যাড মাউন্ট ট্রান্সফরমার স্পেসিফিকেশন | ||||||||
| রেটিং | উচ্চ ভোল্টেজ ((kV) | লোড হ্রাস নেই | লোড হ্রাস | উচ্চতা | গভীরতা | প্রস্থ | তেলের ওজন ((কেজি) | মোট ওজন ((কেজি) |
| (কেভিএ) | (মিমি) | (মিমি) | (মিমি) | |||||
| ১৫ কেভিএ | 34.5/19.92 13.8/8 13.২/৭6 12.৪৭/৭2 অথবা অন্যদের |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| ২৫ কেভিএ | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 কেভিএ | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| ৫০ কেভিএ | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| ৭৫ কেভিএ | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| ১০০ কেভিএ | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| ১৬৭ কেভিএ | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| ২৫০ কেভিএ | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
প্রোডাক্ট ডিজাইন
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
