| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | S-112/13.8 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| ট্রান্সফরমার প্রকার: | খুঁটি লাগানো | পর্যায়: | তিন ধাপে |
|---|---|---|---|
| ঠান্ডা করার পদ্ধতি: | <i>ONAN;</i> <b>একটি উপর;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | তাপমাত্রা বৃদ্ধি: | 65°C |
| প্রাথমিক ভোল্টেজ: | 13800GrdY/7968 | সেকেন্ডারি ভোল্টেজ: | 480Y/277 (LNL) |
| ঘনত্ব: | 50/60 Hz | ঘূর্ণন উপাদান: | তামা |
| লক্ষণীয় করা: | থ্রি ফেজ ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার,13.8 কেভি ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার,তেল নিমজ্জিত ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার |
||

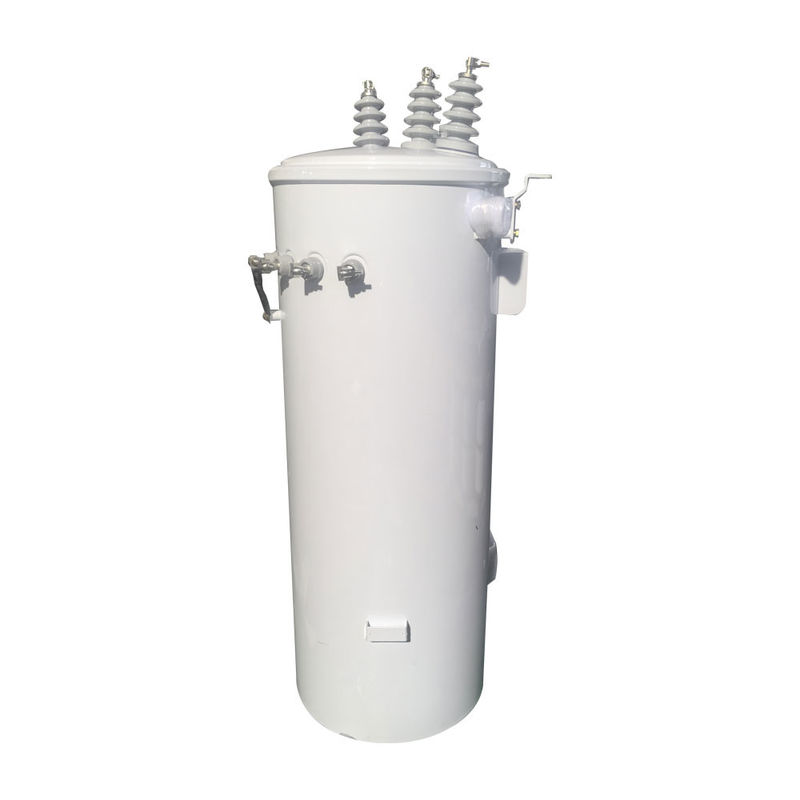

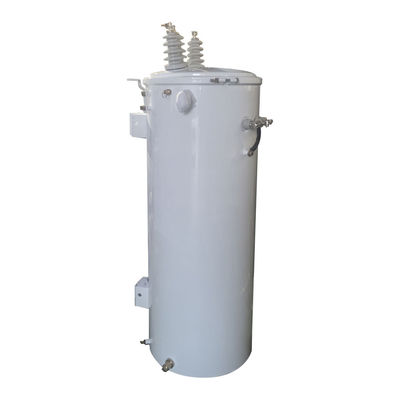

112.5 কেভিএ থ্রি-ফেজ পল মাউন্টড ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার তেল ডুবে 13.8 কেভিএ 15 কেভিএ 25 কেভিএ 50 কেভিএ 75 কেভিএ 20 কেভিএ 13200 ভি 7620 ভি থেকে 240 ভি
উইনলি'র থ্রি-ফেজ পল মাউন্টড রাউন্ড ট্যাঙ্কটি এমন অঞ্চলে পরিষেবা দেওয়ার জন্য ডিজাইন করা হয়েছে যেখানে তিন-ফেজ পাওয়ারের প্রয়োজন হয়, তবে স্থান সীমিত।এটি তিনটি একক ফেজ ট্রান্সফরমার ব্যাংকের তুলনায় কম ইনস্টলেশন খরচ সঙ্গে একটি পরিষ্কার চেহারা সেবা প্রদান করে. ট্রাইপ্লেক্স কোর / কয়েল বিশেষত ঘন ঘন মোটর স্টার্টগুলির সাথে বৈদ্যুতিক মোটর লোড পরিবেশন করার জন্য পছন্দ।
স্ট্যান্ডার্ড বৈশিষ্ট্য
বর্তমান আইইইই, এনইএমএ মান পূরণ করে বা অতিক্রম করে।
ট্রিপ্লেক্স কোর/কয়েল ডিজাইন।
ভিজা প্রক্রিয়া উচ্চ ভোল্টেজ বুশিং।
মোল্ডেড পলিমার লো ভোল্টেজ বুশিং।
তামা বা অ্যালুমিনিয়াম সংযোগের জন্য উপযুক্ত টিন প্লাস্টিক ব্রোঞ্জ টার্মিনাল।
দুইটা ট্যাংক জমিতে লাগানো।
বজ্ররোধক মাউন্টিং বিধান.
1/2 ̊ ড্রেনেজ প্লাগ।
স্বয়ংক্রিয় চাপ হ্রাস ডিভাইস।
খনিজ তেল।
হালকা ইস্পাত ট্যাংক এবং বোল্ট কভার।
লেজারে খোদাই করা নামের প্লেট।
মূল তথ্য
| ট্রান্সফরমার প্রকার | ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার, সাধারণ প্রকার |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট মেরু মাউন্ট করা |
| ট্রান্সফরমার পোলারিটি টাইপ | বিয়োগ |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | 112.5 কেভিএ |
| প্রাথমিক ভোল্টেজ | 13800GrdY/7968 |
| সেকেন্ডারি ভোল্টেজ | 480Y/277 (L-N-L) |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | ONAN; স্ব-শীতল |
| ট্যাপ চেঞ্জার | ৫-পজিশন ট্যাপ চেঞ্জার উইথ/ এক্সটার্নাল অপারেটিং হ্যান্ডেল |
| ট্যাপ চেঞ্জার সুইচ অবস্থান | ট্যাংক শরীরের মাঝখানে, মাউন্টিং বিধানের বাম |
| প্রতিরোধ | 2৭০-৫% |
| প্রাথমিক সংযোগের ধরন | লাইভ বুশিং ব্যাগ |
| প্রাথমিক সমাপ্তি | পোরসেলান হাই ভোল্টেজ বুস্টিং |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, এএনএসআই/আইইইই মান পূরণ করে |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| শব্দ স্তর | ৫৫ ডিবিএ |
| মূল উপাদান | শস্যমুখী ইস্পাত |
| ট্যাংক উপাদান | লেপযুক্ত ইস্পাত |
| মাত্রা* | 30.71''-W x 31.89''-D x 47.24''-H |
| মোট ওজন (তরল ভরা) * | ৯৬৮ পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| কার্যকারিতা | 99১০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- 227W |
| পূর্ণ লোড ক্ষতি (ওয়াট) | +/- 815W |
বিশেষ উল্লেখ
| কেভিএ | প্রাথমিক পরিসরের ভোল্টেজ | সেকেন্ডারি ভোল্টেজ |
| 30 | ৪১৬০ গ্রডি/২৪০০ থেকে 24940Grdy/14400 |
২০৮/১২০ |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△১২০ মিড-ট্যাপ |
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
