পর্যায়: | তিন ধাপে | সক্ষমতা: | 2000KVA |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 24940V | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | তাপমাত্রা বৃদ্ধি: | 65°C |
প্রতিবন্ধকতা (সাধারণ): | 5.75% সাধারণ | ঘূর্ণন উপাদান: | কপার/অ্যালুমিনিয়াম |
লক্ষণীয় করা: | 3R বৈদ্যুতিক প্যাড মাউন্ট ট্রান্সফরমার,৪৮০ ভোল্ট ইলেকট্রিক প্যাড মাউন্ট ট্রান্সফরমার,2000kva তেল নিমজ্জিত ট্রান্সফরমার |

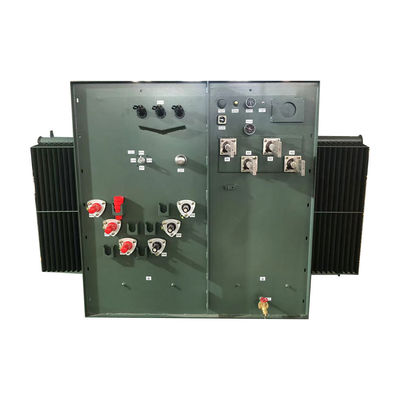

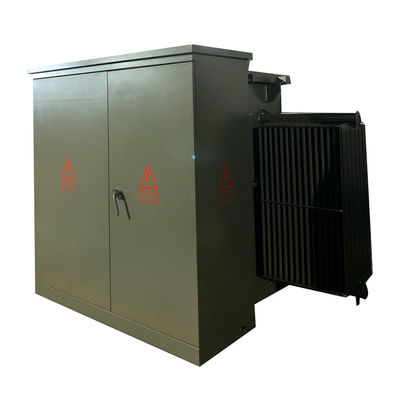

ত্রি-ফেজ 2000kva তেল নিমজ্জিত বৈদ্যুতিক প্যাড 24940V থেকে 480V পর্যন্ত মাউন্ট করা
কাঠামো
পণ্যের বৈশিষ্ট্য
1.পেনটাহেড বোল্ট এন্ট্রি অ্যাসেম্বলি
2. হাই ফায়ার পয়েন্ট আইসোলেশন তরল
3. নন-পিসিবি আইসোলেটিং ফ্লুইড
4. টেম্পার প্রুফ হাউজিং
5.Hinged সামনের কম্পার্টমেন্ট দরজা, প্যাড লকযোগ্য
6.NEMA 3R ওয়্যারিং কম্পার্টমেন্ট
7.হট স্টিক অন্তর্ভুক্ত, HV দরজা মাউন্ট
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
পর্যায় | তিন ধাপ |
সক্ষমতা | 2 এমভিএ (2000 কেভিএ) |
প্রাথমিক ভোল্টেজ | ২৪৯৪০ ভোল্ট |
প্রাথমিক ভোল্টেজ শ্রেণী | ২৫ কিলোভোল্ট শ্রেণী |
প্রাথমিক ফ্যাসর | ডেল্টা |
সেকেন্ডারি ভোল্টেজ | 480Y/277 |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
ঘূর্ণন উপাদান | অ্যালুমিনিয়াম |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
উচ্চতা (উচ্চতা) | সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার) |
মূল উপাদান | শস্যমুখী ইস্পাত |
ট্যাংক উপাদান | লেপযুক্ত ইস্পাত |
ঘরের রেটিং | NEMA 3R আবহাওয়া প্রতিরোধী ওয়্যারিং ক্যাবিনেট, সিলড ট্যাংক |
মাত্রা* | 75''-W x 74''-D x 73''-H |
শুকনো ওজন (অয়েল ছাড়াই) * | 4৫৬৬ পাউন্ড |
মোট ওজন (তরল ভরা) * | 10৫৬৭ পাউন্ড |
রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
বৈশিষ্ট্য | পেনটাহেড বোল্ট এন্ট্রি অ্যাসেম্বলি |
কার্যকারিতা % | 99.৪০% |
লোড হ্রাস নেই (ওয়াটে) | +/- ২,১০০W |
পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ১৪,৫০০W |
মোট লোড ক্ষতি (ওয়াট) 100% | +/- ১৬,৬০০ ওয়াট |
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
