ব্র্যান্ড নাম: | WINLEY |
মডেল নম্বর: | D-250/5 |
MOQ: | 1 একক |
মূল্য: | $1000-$10000 |
প্যাকেজিংয়ের বিবরণ: | প্লাইউড কেস |
অর্থ প্রদানের শর্তাবলী: | টি/টি |

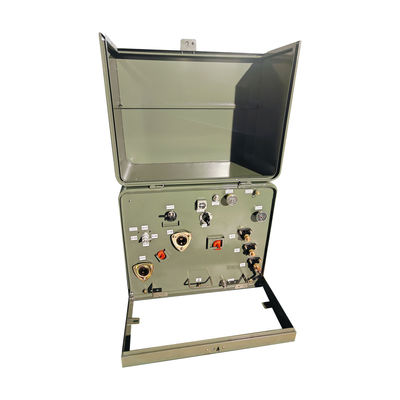

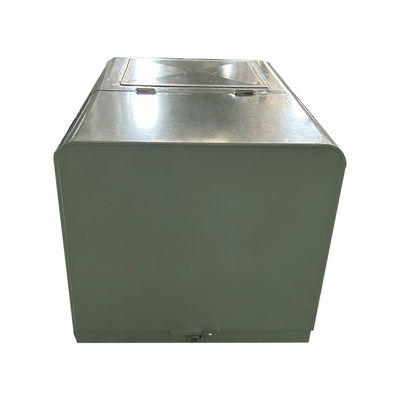

304 স্টেইনলেস স্টীল ট্যাঙ্ক একক ফেজ প্যাড মাউন্ট ট্রান্সফরমার তেল ডুবে 50kva 75kva 100kva 250Kva
পণ্যের বিবরণ
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
পর্যায় | একক পর্যায় |
সক্ষমতা | 250 |
প্রাথমিক ভোল্টেজ | 4160GrdY/2400 |
সেকেন্ডারি ভোল্টেজ | 240/120V (L-N-L) |
সেকেন্ডারি ফ্যাসর | ডাবল-উইন্ডিং সিঙ্গল ফেজ |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
কুলিং ক্লাস | ONAN; স্ব-শীতল |
কার্যকারিতা | ডিওই ২০১৬ স্ট্যান্ডার্ড পূরণ করুন |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
শব্দ স্তর | ৫৫ ডিবিএ |
উচ্চতা (উচ্চতা) | সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার) |
ট্যাংক উপাদান | 304 স্টেইনলেস স্টীল |
ক্যাবিনেটের উপাদান | 304 স্টেইনলেস স্টীল |
বেস প্ল্যাটফর্মের উপাদান | 304 স্টেইনলেস স্টীল |
মাত্রা* | ৩৬ x ৫৪ x ৩৯ |
ওজন* | 2২৫০ পাউন্ড |
রেটিং | ANSI / IEEE #C57 এর সাথে সামঞ্জস্যপূর্ণ।12.00 |
কার্যকারিতা | 99. ২০% |
অঙ্কন
বৈশিষ্ট্য
১) একক প্যাড মাউন্ট করা ট্রান্সফরমার ট্যাঙ্কের লেপ C57 এর চেয়ে বেশি,12.8 এবং সি ৫৭,12.29আইইইই সি-৫৭ এর সাথে সম্পূর্ণ সম্মতি।12.২৮ কভারেজ অখণ্ডতা মান।
২) লুপ ফিড অপারেশনের জন্য দুইটি বাহ্যিকভাবে ক্লিম্পযুক্ত ইউনিভার্সাল হাই ভোল্টেজ বুশিং কূপ অথবা রেডিয়াল ফিড অপারেশনের জন্য একটি বাহ্যিকভাবে ক্লিম্পযুক্ত বুশিং কূপ ।
৩) তিনটি বাহ্যিকভাবে বন্ধ করা কম ভোল্টেজ বুশিং গ্রিডযুক্ত তামার স্টাড সহ, যার মধ্যে একটি সম্পূর্ণভাবে বিচ্ছিন্ন নিরপেক্ষ টার্মিনাল রয়েছে যা অপসারণযোগ্য গ্রাউন্ড বেল্ট সহ।
৪) ইম্বোসড বুশিং মাউন্ট; অভ্যন্তরীণ তেল কক্ষের নীচে।
৫) থ্রেডেড, ফ্লাশ মাউন্ট করা স্টেইনলেস স্টীল উত্তোলন ব্যবস্থা।
৬) স্বয়ংক্রিয় চাপ হ্রাস ডিভাইস।
৭) অক্সিডেশন ইনহিবিটার সহ ইলেকট্রিক গ্রেড খনিজ তেল।
8) ক্ষয় প্রতিরোধী স্টেইনলেস স্টীল hinges পিন এবং ব্যারেল সঙ্গে অপসারণযোগ্য হুড হালকা ইস্পাত ঘের এবং স্টেইনলেস স্টীল হার্ডওয়্যার সঙ্গে বন্ধ করা detachable sill সামনে প্যানেল আনুষাঙ্গিক মাউন্টিং ক্রেট.
৯) জল আটকে না থাকার জন্য ক্যাপ এবং তেল কম্পার্টমেন্টে ডোমযুক্ত উপরিভাগ।
১০) তেল ভরাট/তেল স্তর প্লাগ; তেল ড্রেন প্লাগ; ট্যাঙ্ক গ্রাউন্ডিং বিধান।
১১) ক্যাপিটিব পেনটা-হেড সিকিউরিটি বোল্ট, ফ্লোটিং নট এবং পেনলক সরবরাহের সাথে জারা প্রতিরোধী লকিং সমন্বয়।
স্পেসিফিকেশন
25kva-500kva সিঙ্গল ফেজ প্যাড মাউন্টড ট্রান্সফরমার | ||||||
নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
ভোল্টেজ ((v) | (%) | |||||
25 | ৪১৬০ ৭২০০ ১২০০০ ১২৪৭০ ১৩২০০ ১৩৮০০ ১৯৯২০ ২৪৯৪০ ৩৪৫০০ | ১১০ ২২০ ২৩০ ৪০০ ৪৮০ | II0,II6 | আইইইই/এএনএসআই/ডিওই | 1০-৪.৫% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
![]() |
