পর্যায়: | তিন ধাপে | সক্ষমতা: | 300KVA |
---|---|---|---|
প্রাথমিক ভোল্টেজ: | 12470GrdY/7200V | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | ভেক্টর গ্রুপ: | YnYn0 |
তাপমাত্রা বৃদ্ধি: | 65°C | নিরোধক রেটিং: | ক্লাস ই আইসোলেশন - 120°C, 248°F |
লক্ষণীয় করা: | 300 কেভিএ প্যাড মাউন্ট ট্রান্সফরমার,12470GrdY/7200V প্যাড মাউন্টড ট্রান্সফরমার,থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার |

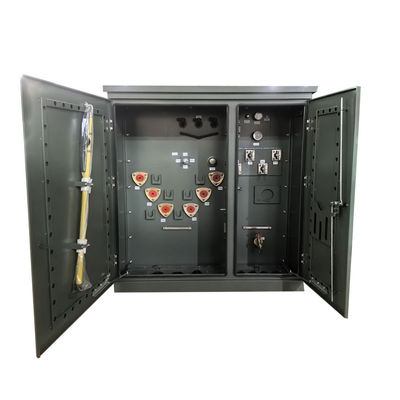

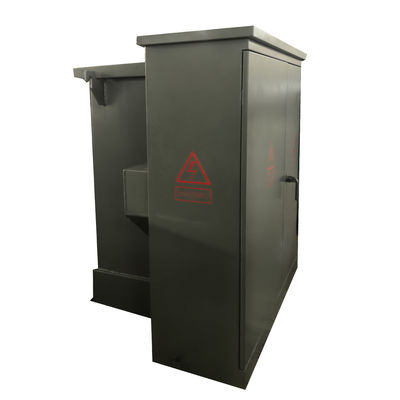

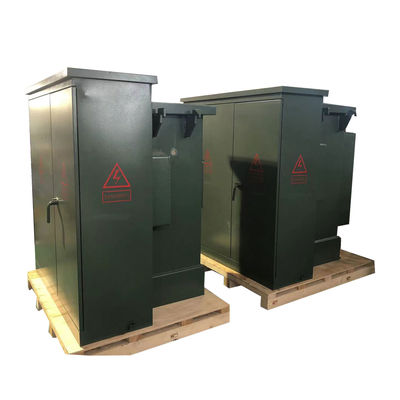

300Kva তিন-প্যাড মাউন্ট ট্রান্সফরমার লুপ ফিড 12470GrdY/7200 থেকে 480Y/277
সংক্ষিপ্তসার
তিন ফেজ প্যাড মাউন্ট ট্রান্সফরমার লোড সুইচ এবং ফিউজকে ট্রান্সফরমারের উচ্চ ভোল্টেজ সাইডে ডুবিয়ে দেয়, ট্রান্সফরমারের কোর এবং রোলিংগুলি একই তেল ট্যাঙ্কে থাকে,উন্নত কাঠামোর সুবিধা রয়েছে, নির্ভরযোগ্য কর্মক্ষমতা, শক্তি সঞ্চয় এবং খরচ হ্রাস, নমনীয় ব্যবহার, শক্তিশালী অভিযোজনযোগ্যতা, এবং অর্থনৈতিক সুবিধা।
পণ্যের কাঠামো
বর্ণনা
1) কাঠামোটি কমপ্যাক্ট এবং যুক্তিসঙ্গত, এবং ভলিউমটি ছোট, যা একই ধারণক্ষমতার ইউরোপীয় স্টাইলের বাক্সের পরিবর্তনের মাত্র এক তৃতীয়াংশ;
2)সম্পূর্ণভাবে সিলড, সম্পূর্ণরূপে বিচ্ছিন্ন কাঠামো, নিরাপত্তা বাধা স্থাপন করার প্রয়োজন নেই, এবং ব্যক্তিগত নিরাপত্তার জন্য নির্ভরযোগ্য গ্যারান্টি;
3)ব্যবহারকারীদের জন্য বিভিন্ন ধরণের পাওয়ার সাপ্লাই স্কিম রয়েছে, যা টার্মিনাল পাওয়ার সাপ্লাই গ্রহণ করতে পারে এবং রিং নেটওয়ার্ক বা দ্বৈত পাওয়ার সাপ্লাই উপলব্ধি করতে পারে;
4)S11 তেল নিমজ্জিত শক্তি ট্রান্সফরমার গৃহীত হয়, যা কম ক্ষতি, কম তাপমাত্রা বৃদ্ধি এবং শক্তিশালী ওভারলোড ক্ষমতা আছে;
৫) সুরক্ষার জন্য ডাবল ফিউজ (ব্যাক-আপ সুরক্ষা ফিউজ + প্লাগ-ইন ফিউজ) ব্যবহার করা হয়,এবং প্লাগ-ইন ফিউজ ফিউজের বর্তমান এবং তাপমাত্রার দ্বৈত সংবেদনশীলতার বৈশিষ্ট্য রয়েছে যাতে পণ্যটির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা যায়;
৬) ২০০ এ ক্যাবল সংযোগকারী লোডের অধীনে প্লাগ এবং আনপ্লাগ করা যেতে পারে এবং জরুরী অবস্থায় লোড সুইচ হিসাবে পরিচালিত হতে পারে। এটিতে বিচ্ছিন্ন সুইচের বৈশিষ্ট্যও রয়েছে।
7)উইন্ডিং Dyn11 সংযোগ গ্রহণ করে এবং লোহা কোর একটি তিন-ফেজ চার কলাম কাঠামো গ্রহণ করে, যাতে পণ্যটি যে কোনও অসামঞ্জস্যপূর্ণ লোডের অধীনে চালিত হতে পারে এবং নিরপেক্ষ পয়েন্টটি ড্রিফট হয় না,ভোল্টেজ স্থিতিশীল, বিদ্যুৎ সরবরাহের গুণমান উচ্চ, ক্যাবিনেট গরম হয়, গোলমাল কম, এবং বজ্র সুরক্ষা কর্মক্ষমতা ভাল;
8)ক্যাবিনেটটি অ্যান্টি-জারা নকশা এবং বিশেষ স্প্রে পেইন্ট চিকিত্সা গ্রহণ করে, সুন্দর এবং নতুন, বিভিন্ন পরিবেশের জন্য উপযুক্ত, এবং শহরকে সুন্দর করার প্রভাব অর্জন করে।
মূল তথ্য
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
অপারেশন | স্টেপ-ডাউন অপারেশন (স্টেপ-আপ অপারেশনের জন্য অনুমোদিত নয়) |
পর্যায় | তিন ধাপ |
সক্ষমতা | ৩০০ কেভিএ |
ভেক্টর গ্রুপ | ইন্ ইন্ |
প্রাথমিক ভোল্টেজ | 12470GrdY/7200 |
প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
প্রাথমিক বিল | ৯৫ কেভি |
সেকেন্ডারি ভোল্টেজ | 480Y/277 |
সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
সেকেন্ডারি ফ্যাসর | Wye-N |
সেকেন্ডারি বিআইএল | ৩০ কেভি |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
112.5 কেভিএ | 200 | 1500 | ||
১৫০ কেভিএ | 280 | 2200 | ||
২২৫ কেভিএ | 400 | 3050 | ||
৩০০ কেভিএ | 480 | 3650 | ||
৫০০ কেভিএ | 680 | 5100 | ||
৭৫০ কেভিএ | 980 | 7500 | ||
১০০০ কেভিএ | 1150 | 10300 | ||
১৫০০ কেভিএ | 1640 | 14500 | ||
২০০০ কেভিএ | 2160 | 20645 | ||
২৫০০ কেভিএ | 2680 | 23786 | ||
৩০০০ কেভিএ | 3300 | 25300 | ||
৩৭৫০ কেভিএ | 4125 | 27875 | ||
৫০০০ কেভিএ | 5200 | 30000 |
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
