| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | S-3000/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | ৩০০০ কেভিএ |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 12470V অথবা কাস্টমাইজড | সেকেন্ডারি ভোল্টেজ: | 480Y/277 |
| ভেক্টর গ্রুপ: | Dyn1 | তাপমাত্রা বৃদ্ধি: | 65°C |
| প্রতিবন্ধকতা (সাধারণ): | 5.75% | ঘূর্ণন উপাদান: | তামা |
| লক্ষণীয় করা: | 3000 কেভিএ প্যাড মাউন্ট ট্রান্সফরমার,12.47kv প্যাড মাউন্ট ট্রান্সফরমার,13.8kv প্যাড মাউন্ট ট্রান্সফরমার |
||

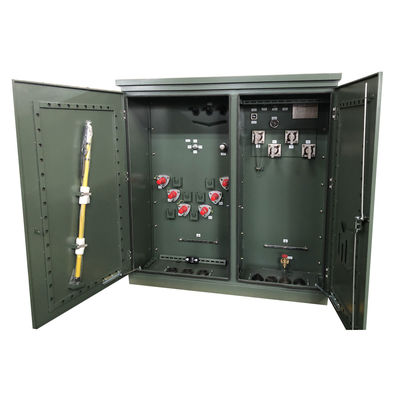

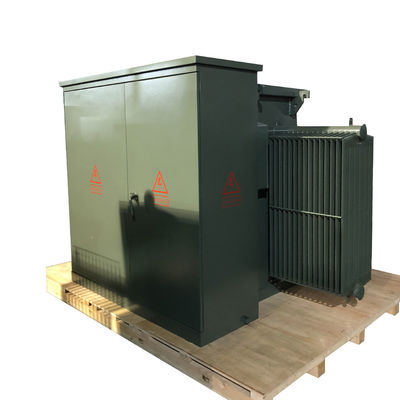

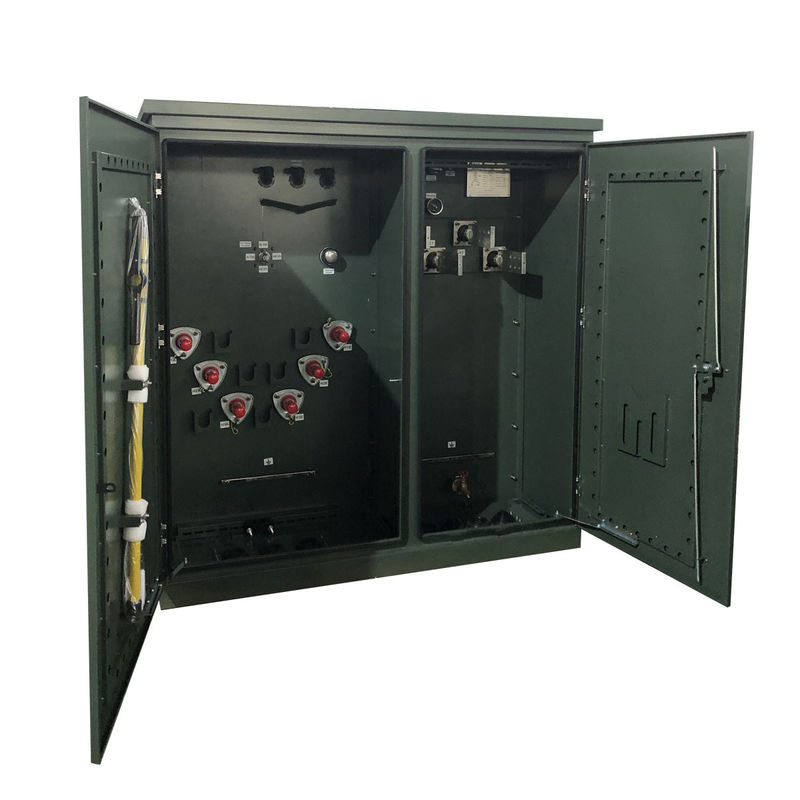

3000mva থ্রি ফেজ লুপ ফিড রেডিয়াল ফিড 3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার 12.47kv 13.2kv 13.8kv
WINLEY তরল ভরা তিন-ফেজ প্যাড-মাউন্ট বিতরণ ট্রান্সফরমারগুলির একটি বিস্তৃত পরিসীমা উপস্থাপন করে যা প্রাসঙ্গিক ANSI® / IEEE® মানগুলি মেনে চলে।৩৪ পর্যন্ত উচ্চ ভোল্টেজ পরিচালনা করতে সক্ষম.5 কিলোভোল্ট এবং 5000 কিলোভোল্ট পর্যন্ত নামমাত্র, এই ট্রান্সফরমারগুলি উচ্চ ভোল্টেজ এবং উল্লেখযোগ্য ক্ষমতা, শক্তি সাবস্টেশন এবং শিল্প শক্তি খরচ সহ উচ্চ ভোল্টেজ এবং উল্লেখযোগ্য ক্ষমতা চাহিদা অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
কাঠামো
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| অপারেশন | স্টেপ-ডাউন অপারেশন (স্টেপ-আপ অপারেশনের জন্য অনুমোদিত নয়) |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | ৩ এমভিএ (৩০০০ কেভিএ) |
| ভেক্টর গ্রুপ | DYN1 |
| প্রাথমিক ভোল্টেজ | ১২৪৭০ ভোল্ট |
| সেকেন্ডারি ভোল্টেজ | 480Y/277 |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| প্রতিরোধ | 5০-৭.৫% |
| তরল (তেল) ওজন* | 2৫৪৫ পাউন্ড |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৬৩ ডিবিএ |
| উচ্চতা (উচ্চতা) | সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার) |
| মাত্রা* | ৯০ ওয়াট x ৮০ ডি x ৮৩-এইচ |
| শুকনো ওজন (অয়েল ছাড়াই) * | 5৮১০ পাউন্ড |
| মোট ওজন (তরল ভরা) * | 12৫৭৬ পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| বৈশিষ্ট্য | পেনটাহেড বোল্ট এন্ট্রি অ্যাসেম্বলি |
| মোট লোড ক্ষতি (ওয়াট) 50% | +/- 12,090W |
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
টেকনিক্যাল ডায়াগ্রাম
অপশনাল আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
