পর্যায়: | একক ফেজ | ক্ষমতার বিপরিতে: | 250kva |
---|---|---|---|
কুলিং ক্লাস: | <i>ONAN;</i> <b>একটি উপর;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | ঘনত্ব: | 50Hz/60Hz |
প্রাথমিক ভোল্টেজ: | 4160GrdY/2400 | সেকেন্ডারি ভোল্টেজ: | ২৪০/১২০ ভোল্ট |
ঘূর্ণন উপাদান: | তামা | কার্যকারিতা: | 99.20% |
লক্ষণীয় করা: | একক প্যাড মাউন্ট ট্রান্সফরমার,৪১৬০ ভোল্টের বৈদ্যুতিক বিতরণ প্যাড মাউন্ট করা ট্রান্সফরমার,250kva প্যাড মাউন্ট ট্রান্সফরমার |

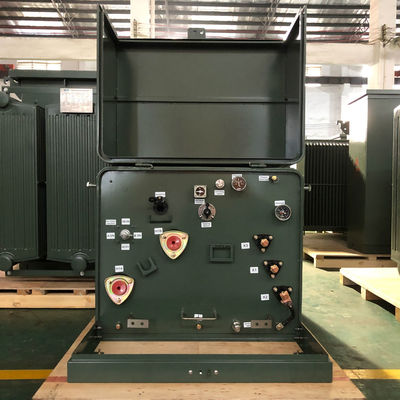

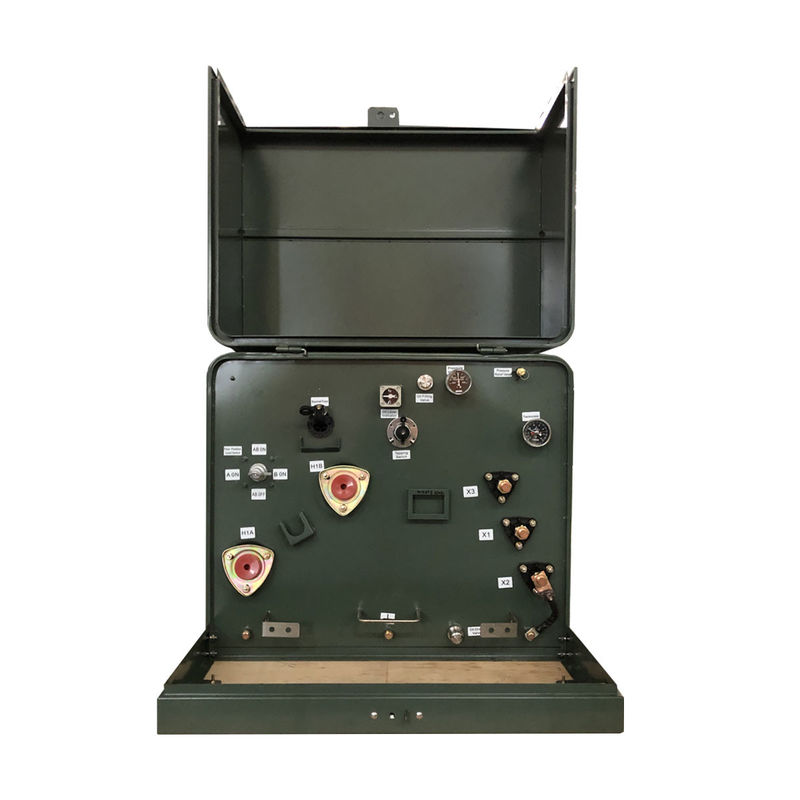

250 কেভিএ একক ফেজ প্যাড মাউন্ট ট্রান্সফরমার তেল ডুবানো শক্তি বৈদ্যুতিক বিতরণ 4160 ভোল্ট
গঠন
সংক্ষিপ্তসার
1)একক-প্যাড-মাউন্টড ট্রান্সফরমারগুলি দরজা এবং লকযুক্ত একটি ক্যাবিনেটের ভিতরে স্থাপন করা হয়, সাধারণত বাইরে অবস্থিত। এই ট্রান্সফরমারগুলি 15-250 কেভিএ থেকে নামমাত্রের সাথে ম্যানুয়ালাইজ করা হয়।
2)এইসব বিতরণ ট্রান্সফরমারগুলি তেল-বিচ্ছিন্ন, সেফ-কুলড,লুপ বা রেডিয়াল ফিডের মধ্যে পাওয়া যায় এবং মৃত-ফ্রন্ট রয়েছে
৩) এই ট্রান্সফরমারগুলি দুটি মৌলিক কনফিগারেশনে পাওয়া যায়, রেডিও এবং লুপ ফিড, যা ট্রান্সফরমারগুলি ইনসাল করা হবে এমন সার্কিটের ধরণের উপর ভিত্তি করে নির্বাচিত হয়।
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
পর্যায় | একক পর্যায় |
সক্ষমতা | 250 |
প্রাথমিক ভোল্টেজ | 4160GrdY/2400 |
প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
প্রাথমিক বিল | ৬০ কেভি |
সেকেন্ডারি ভোল্টেজ | 240/120V (L-N-L) |
সেকেন্ডারি ফ্যাসর | ডাবল-উইন্ডিং সিঙ্গল ফেজ |
সেকেন্ডারি বিআইএল | ৩০ কেভি |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
কুলিং ক্লাস | ONAN; স্ব-শীতল |
কার্যকারিতা | ডিওই ২০১৬ স্ট্যান্ডার্ড পূরণ করুন |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
শব্দ স্তর | ৫৫ ডিবিএ |
উচ্চতা (উচ্চতা) | সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার) |
ট্যাংক উপাদান | 304 স্টেইনলেস স্টীল |
রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
কার্যকারিতা | 99. ২০% |
মোট লোড ক্ষতি (ওয়াট) * | +/- 3445W |
কারখানার ছবি
স্পেসিফিকেশন
25kva-500kva সিঙ্গল ফেজ প্যাড মাউন্টড ট্রান্সফরমার | ||||||
নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
ভোল্টেজ ((v) | (%) | |||||
25 | ৪১৬০ ৭২০০ ১২০০০ ১২৪৭০ ১৩২০০ ১৩৮০০ ১৯৯২০ ২৪৯৪০ ৩৪৫০০ | ১১০ ২২০ ২৩০ ৪০০ ৪৮০ | II0,II6 | আইইইই/এএনএসআই/ডিওই | 1০-৪.৫% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
অঙ্কন
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
