| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | S-5000/35 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | তিন ধাপে | সক্ষমতা: | 5000KVA |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 34500GrdY/19920 | সেকেন্ডারি ভোল্টেজ: | 480V |
| ঘনত্ব: | 60 Hz | তাপমাত্রা বৃদ্ধি: | 65°C |
| শব্দমাত্রা: | ৬৫ ডিবিএ | ঘূর্ণন উপাদান: | তামা |
| লক্ষণীয় করা: | ৫০০০ কেভিএ প্যাড মাউন্ট ডিস্ট্রিবিউশন ট্রান্সফরমার,তেল নিমজ্জিত প্যাড মাউন্ট বিতরণ ট্রান্সফরমার,থ্রি ফেজ প্যাড মাউন্ট ডিস্ট্রিবিউশন ট্রান্সফরমার |
||

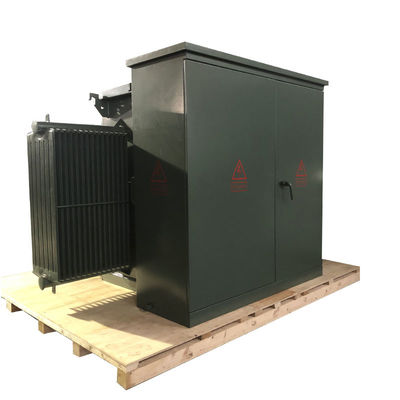

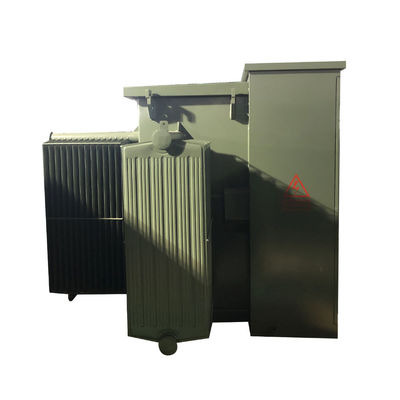

5000 কেভিএ প্যাড মাউন্ট থ্রি-ফেজ অয়েল-ডুবে থাকা বিতরণ ট্রান্সফরমার 35kv
WINLEY তরল ভরা তিন-ফেজ প্যাড-মাউন্ট বিতরণ ট্রান্সফরমারগুলির একটি বিস্তৃত পরিসীমা উপস্থাপন করে যা প্রাসঙ্গিক ANSI® / IEEE® মানগুলি মেনে চলে।৩৪ পর্যন্ত উচ্চ ভোল্টেজ পরিচালনা করতে সক্ষম.5 কিলোভোল্ট এবং 5000 কিলোভোল্ট পর্যন্ত নামমাত্র, এই ট্রান্সফরমারগুলি উচ্চ ভোল্টেজ এবং উল্লেখযোগ্য ক্ষমতা, শক্তি সাবস্টেশন এবং শিল্প শক্তি খরচ সহ উচ্চ ভোল্টেজ এবং উল্লেখযোগ্য ক্ষমতা চাহিদা অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
কাঠামো
১) ট্রান্সফরমার অংশ এবং নিয়ন্ত্রণ ক্যাবিনেটের অংশ মার্কিন যুক্তরাষ্ট্রের বৈকল্পিক, যার ট্রান্সফরমার অংশটি একটি সম্পূর্ণ সিলড কাঠামো,এবং নিরোধক তেল দুটি ধরনের উচ্চ ignition পয়েন্ট তেল বা সাধারণ তেল হতে পারে.

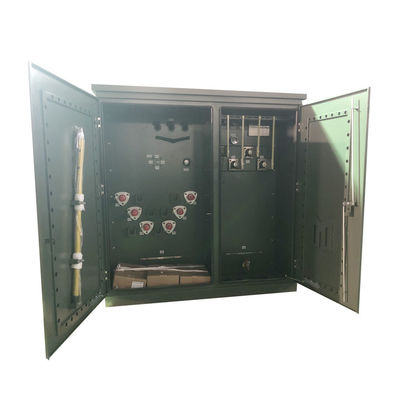

2)কন্ট্রোল ক্যাবিনেটটি একটি উচ্চ-ভোল্টেজ রুম এবং একটি নিম্ন-ভোল্টেজ রুমে বিভক্ত।
3) উচ্চ-ভোল্টেজ রুমটি সজ্জিতঃ উচ্চ-ভোল্টেজ ক্যাবল প্লাগ, বজ্রপাতকারী, লোড সুইচ অপারেটিং হ্যান্ডেল, অ-উত্তেজনা ট্যাপ সুইচ হ্যান্ডেল, প্লাগ-ইন ফিউজ, চাপ মুক্তি ভালভ,থার্মোমিটার, চাপ গেইজ, তেল অবস্থান গেইজ, তেল ভর্তি প্লাগ, তেল ড্রেন ভালভ, ইত্যাদি, লোড সুইচ, বন্ধ উত্তেজনা কল পরিবর্তনকারী, প্লাগ ইন ফিউজ, ইত্যাদিসবগুলোই ট্রান্সফরমার কার্সের সাথে ট্রান্সফরমার তেলে ডুবে আছে।উচ্চ-ভোল্টেজ ক্যাবল এবং ট্রান্সফরমারগুলি এলকো ক্যাবল সংযোগকারী দ্বারা সংযুক্ত করা হয়।
৪) নিম্ন ভোল্টেজ দিকটি বায়ু সার্কিট ব্রেকার, বর্তমান ট্রান্সফরমার, পাশাপাশি বৈদ্যুতিক শক্তি মিটার, এম্পেটার এবং ভোল্টমিটার সহ ইনস্টল করা যেতে পারে,এবং আউটপুট সার্কিট এবং ধারণক্ষমতা ক্ষতিপূরণ ডিভাইস ব্যবহারকারীর প্রয়োজন অনুযায়ী কনফিগার করা যেতে পারে.
পারফরম্যান্স
1. ট্যাংক সিলিং কাঠামো ব্যবহার করে, বায়ু সঙ্গে যোগাযোগ প্রতিরোধ, জল ট্রান্সফরমার সঙ্গে যোগাযোগ, তেল পক্বতা ডিগ্রী কমাতে,ট্রান্সফরমারের সেবা জীবন বাড়াতেট্রান্সফরমার তেল তাপ সিলিং ঠান্ডা সঙ্কুচিত আকার পরিবর্তন সামঞ্জস্য করার জন্য corrugated এর ইলাস্টিক বিকৃতি মাধ্যমে।
2. আউটডোর প্রকারের জন্য পণ্য কাঠামো, তেল মুক্ত বালিশ,অ্যান্টি-ফাউডিং উচ্চ স্তর;; স্বাভাবিক ব্যবহারের সময় পরিবর্তিত ট্রান্সফরমার তেল ছাড়াই, সত্যিকারের রক্ষণাবেক্ষণ মুক্ত,নেটওয়ার্কের নিরাপদ অপারেশন এবং নির্ভরযোগ্যতা নিশ্চিত করা.
3. ট্রান্সফরমার একটি চাপ মুক্তি নিরাপত্তা ডিভাইস আছে, যখন একটি ট্রান্সফরমার ব্যর্থতা চাপ খুব উচ্চ,এটি নিরাপদে নির্ভরযোগ্যভাবে চাপ ত্রাণ ভালভ মাধ্যমে মুক্তি দেওয়া যেতে পারে দুর্ঘটনার সম্প্রসারণ প্রতিরোধ.
মূল তথ্য
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| অপারেশন | স্টেপ-ডাউন অপারেশন (স্টেপ-আপ অপারেশনের জন্য অনুমোদিত নয়) |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | ৫ এমভিএ (৫০০০ কেভিএ) |
| ভেক্টর গ্রুপ | YnD1 |
| প্রাথমিক ভোল্টেজ | 34500GrdY/19920 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ৩৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
| প্রাথমিক বিল | ২০০ কেভি |
| সেকেন্ডারি ভোল্টেজ | ৪৮০ ভোল্ট |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | ডেল্টা |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| প্রতিরোধ | 5.০% সাধারণ |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, সিএসএ মান পূরণ করে এএনএসআই/আইইইই মান পূরণ করে |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| পলস ড্রাইভ রেটিং | N/A |
| আইসোলেশন তরল | বায়োডেগ্রেডেবল প্রাকৃতিক উদ্ভিজ্জ তেল এস্টার আইসোলেশন তরল - নন-পিসিবি তরল |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৬৫ ডিবিএ |
| উচ্চতা (উচ্চতা) | সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার) |
| ঘরের রেটিং | NEMA 3R আবহাওয়া প্রতিরোধী ওয়্যারিং ক্যাবিনেট, সিলড ট্যাংক |
| মাত্রা* | 96''-W x 108''-D x 94''-H |
| শুকনো ওজন (অয়েল ছাড়াই) * | 8০৪০ পাউন্ড |
| মোট ওজন (তরল ভরা) * | 14৩৩০ পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| বৈশিষ্ট্য | পেনটাহেড বোল্ট এন্ট্রি অ্যাসেম্বলি |
| কার্যকারিতা % | 98৫০% |
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
অপশনাল আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
