| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | D-75/15 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | একক ফেজ | ক্ষমতার বিপরিতে: | 75KVA বা কাস্টমাইজড |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 12470V অথবা কাস্টমাইজড | সেকেন্ডারি ভোল্টেজ: | ২২০ ভোল্ট |
| কুলিং ক্লাস: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | প্রতিরোধ: | 2.৪% |
| ঘূর্ণন উপাদান: | তামা বা কাস্টমাইজড | কার্যকারিতা: | 99.15% |
| লক্ষণীয় করা: | একক প্যাড মাউন্ট বিতরণ ট্রান্সফরমার,৭৫ কেভিএ প্যাড মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার,220 ভোল্ট প্যাড মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার |
||

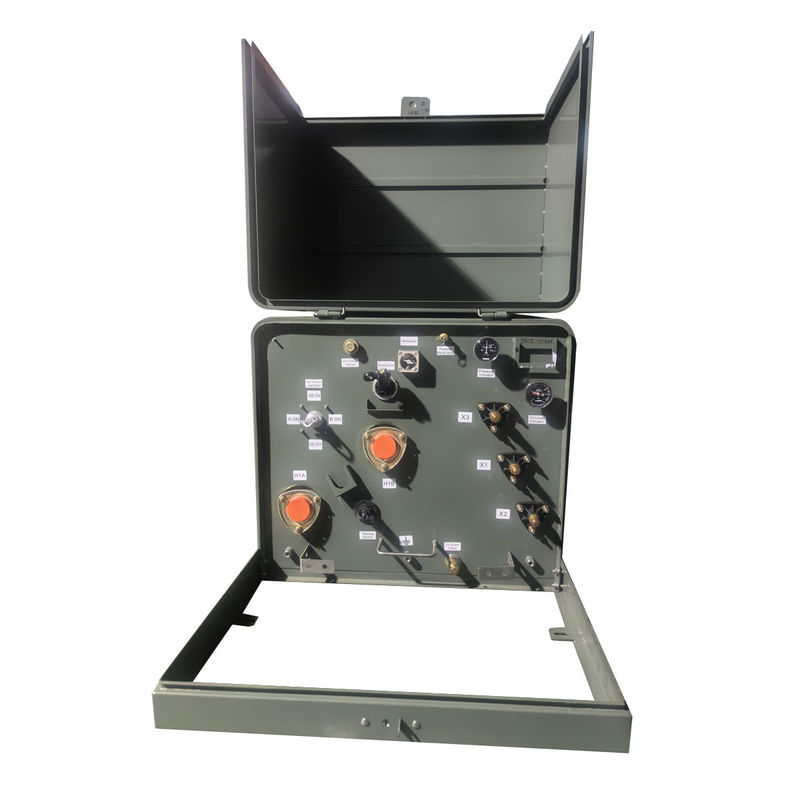

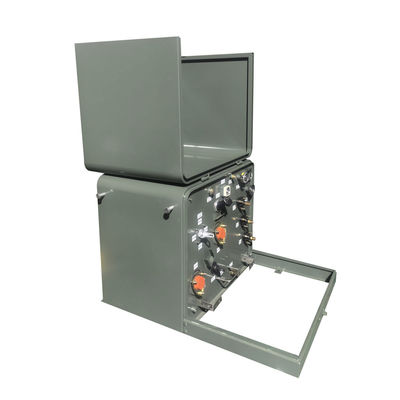

75 কেভিএ একক ফেজ প্যাড মাউন্ট বিতরণ ট্রান্সফরমার স্টেপ ডাউন 12470v 220v বহিরঙ্গন
এক-ফেজ প্যাড-মাউন্ট ট্রান্সফরমার নামমাত্র ক্ষমতা 15-250 kVA হয়। এক-ফেজ প্যাড-মাউন্ট ট্রান্সফরমার সাধারণত এমন জায়গায় ব্যবহৃত হয় যেখানে সিভিল ব্যবহারের জন্য এক-ফেজ শক্তি প্রয়োজন হয়,যেমন গৃহস্থালী যন্ত্রপাতি, ইত্যাদি, এবং এর ক্ষমতা একটি তিন-ফেজ প্যাড-মাউন্ট ট্রান্সফরমারের তুলনায় তুলনামূলকভাবে ছোট। নিম্নলিখিত মান পূরণ করেঃ IEC60076, ANSI/IEEEC57।12.00সি-৫৭।12.20সি-৫৭।12.38সি-৫৭।12.90, সিএসএ ইত্যাদি।
বৈশিষ্ট্য
ISO 9001 সার্টিফাইড কোয়ালিটি সিস্টেম
ডিওই শক্তি দক্ষতা মান পূরণ বা ANSI/IEEE এবং NEMA মান অতিক্রম
ট্যাংক লেপ IEEE Std C57 অতিক্রম করে।12.২৮টিএম-২০০৫ এবং আইইইই স্টাড সি৫৭।12.29TM-2005 মান (শুধুমাত্র স্টেইনলেস স্টীল ইউনিট)
আইইইই স্টেডিয়াম সি-৫৭ এর সাথে সম্পূর্ণ সম্মতি।12.28TM-2005 মানক বাক্সের অখণ্ডতার প্রয়োজনীয়তা
1. চাপ কমানোর যন্ত্র
2. তরল ভর্তি এবং ড্রেন বিধান
3লেজার খোদাই করা নামের প্লেট
4. সহজ সমন্বয় জন্য ভাসমান লক পকেট
5ডেকাল বুশিং নামকরণ
6. ঢালাই গম্বুজযুক্ত ট্যাংক কভার
7. এখানে ক্লিক করুন ট্রান্সফরমার অঙ্কন পেতে
8. অ-ক্ষয়কারী উপাদানের টেম্পার স্ট্রিপ
9. ক্রাউন ট্যাংক
10সরাতে পারা সিঁড়ি
11. স্টেইনলেস স্টীল hinged দরজা পিন এবং ব্যারেল সঙ্গে hinged
12. ট্যাংক গ্রাউন্ড থেকে এক্স 2 থেকে গ্রাউন্ড বেল্ট
13. এইচভি বুশিং কূপগুলি মৃত সামনের কনকুট সংযোগকারীদের জন্য
14. উচ্চ ভোল্টেজ বুশিং কূপ-200A এবং নিম্ন ভোল্টেজ বুশিং
কারখানার ছবি
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| অপারেশন | স্টেপ-ডাউন অপারেশন |
| পর্যায় | তিন ধাপ |
| সক্ষমতা | ৭৫ কেভিএ |
| ভেক্টর গ্রুপ | ইন্ ইন্ |
| প্রাথমিক ভোল্টেজ | 13800GrdY/7968 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ১৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক ফ্যাসর | মাটিযুক্ত ওয়াই |
| প্রাথমিক বিল | ৯৫ কেভি |
| সেকেন্ডারি ভোল্টেজ | 208Y/120 |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি ফ্যাসর | Wye-N |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| লোড ব্রেক সুইচ রেটিং | ২০০-এম্পার, ১৫ কিলোভোল্ট |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, সিএসএ মান পূরণ করে এএনএসআই/আইইইই মান পূরণ করে |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৫১ ডিবিএ |
| ট্যাংক কভার অ্যাক্সেস হ্যান্ডহোল | N/A |
| মাত্রা* | ৬১"W x ৪৩"D x ৬৯"H |
| শুকনো ওজন (অয়েল ছাড়াই) * | ৭৩০ পাউন্ড |
| মোট ওজন (তরল ভরা) * | 2,১৬০ পাউন্ড |
| কার্যকারিতা % | 99১০% |
স্পেসিফিকেশন
| 25kva-500kva সিঙ্গল ফেজ প্যাড মাউন্টড ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 25 | ৪১৬০ ৭২০০ ১২০০০ ১২৪৭০ ১৩২০০ ১৩৮০০ ১৯৯২০ ২৪৯৪০ ৩৪৫০০ | ১১০ ২২০ ২৩০ ৪০০ ৪৮০ | II0,II6 | আইইইই/এএনএসআই/ডিওই | 1০-৪.৫% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
অঙ্কন
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
