| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | D-100/35 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| পর্যায়: | একক ফেজ | ক্ষমতার বিপরিতে: | 100KVA |
|---|---|---|---|
| প্রাথমিক ভোল্টেজ: | 34500GrdY/19920V | সেকেন্ডারি ভোল্টেজ: | ২৪০/১২০ ভোল্ট |
| ঘনত্ব: | 60 Hz | ঘূর্ণন উপাদান: | তামা/অ্যালুমিনিয়াম |
| কার্যকারিতা: | 99.10% | ||
| লক্ষণীয় করা: | ডিওই ২০১৬ প্যাড মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমার,তেল নিমজ্জিত প্যাড মাউন্ট বিতরণ ট্রান্সফরমার,একক প্যাড মাউন্ট বিতরণ ট্রান্সফরমার |
||

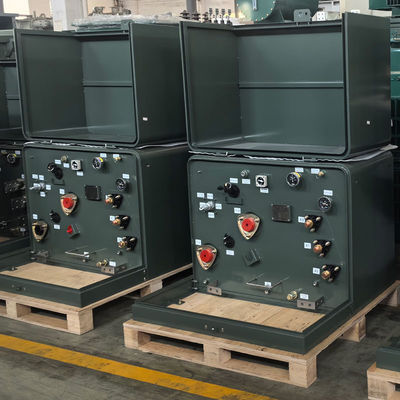

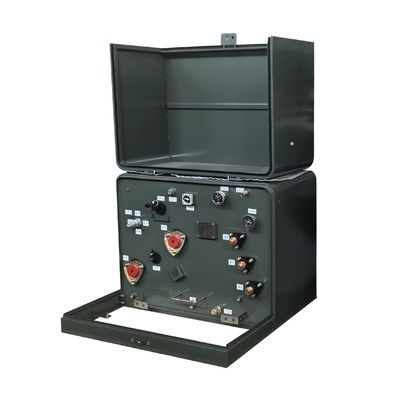

100 কেভিএ একক-ফেজ প্যাড-মাউন্টযুক্ত বিতরণ ট্রান্সফরমার তেল নিমজ্জিত DOE 2016 34.5KV থেকে 220V পূরণ করে
এক-ফেজ প্যাড-মাউন্ট ট্রান্সফরমার নামমাত্র ক্ষমতা 15-250 kVA হয়। এক-ফেজ প্যাড-মাউন্ট ট্রান্সফরমার সাধারণত এমন জায়গায় ব্যবহৃত হয় যেখানে সিভিল ব্যবহারের জন্য এক-ফেজ শক্তি প্রয়োজন হয়,যেমন গৃহস্থালী যন্ত্রপাতি, ইত্যাদি, এবং এর ক্ষমতা একটি তিন-ফেজ প্যাড-মাউন্ট ট্রান্সফরমারের তুলনায় তুলনামূলকভাবে ছোট। নিম্নলিখিত মান পূরণ করেঃ IEC60076, ANSI/IEEEC57।12.00সি-৫৭।12.20সি-৫৭।12.38সি-৫৭।12.90, সিএসএ ইত্যাদি।
গঠন
কারখানার ছবি
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট, কম্পার্টমেন্টাল-টাইপ I & II |
| ট্রান্সফরমার কনফিগারেশন | তরল ভরাট প্যাড মাউন্ট করা |
| ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
| পর্যায় | একক পর্যায় |
| সক্ষমতা | ১০০ কেভিএ |
| প্রাথমিক ভোল্টেজ | 34500GrdY/19920 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ৩৫ কিলোভোল্টের শ্রেণী |
| প্রাথমিক বিল | ১৫০ কেভি |
| সেকেন্ডারি ভোল্টেজ | 240/120 (এল-এন-এল) 120/240 ভোল্ট ডিস্ট্রিবিউশন জন্য |
| সেকেন্ডারি ভোল্টেজ ক্লাস | 1.2 কেভোল্ট ক্লাস |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | ONAN; স্ব-শীতল |
| প্রতিরোধ | 1০.৭-২.৭% সাধারণ |
| প্রাথমিক সমাপ্তি ব্যবস্থা | এএনএসআই টাইপ আই ব্যবস্থা |
| প্রাথমিক সমাপ্তি | বাহ্যিকভাবে ক্ল্যাম্পযুক্ত ইন্টিগ্রেটেড বুশিংস w/ অপসারণযোগ্য স্টাডস, 200A মৃত বিরতি |
| লোড ব্রেক সুইচ রেটিং | ২০০-এম্পার, ৩৫ কিলোভোল্ট, ১০ কিলোগ্রাম |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৫১ ডিবিএ |
| ঘরের রেটিং | NEMA 3R আবহাওয়া প্রতিরোধী ওয়্যারিং ক্যাবিনেট, সিলড ট্যাংক |
| মাত্রা* | 36.5''-W x 42.5''-D x 36''-H |
| শুকনো ওজন (অয়েল ছাড়াই) * | 749.56 পাউন্ড |
| মোট ওজন (তরল ভরা) * | 2,024.36 পাউন্ড |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| কার্যকারিতা | 99১০% |
| লোড হ্রাস নেই (ওয়াটে) * | +/- ২৭৩ ওয়াট |
| লোড ক্ষতি (ওয়াট) * | +/- 1,105W |
স্পেসিফিকেশন
| 25kva-500kva সিঙ্গল ফেজ প্যাড মাউন্টড ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 25 | ৪১৬০ ৭২০০ ১২০০০ ১২৪৭০ ১৩২০০ ১৩৮০০ ১৯৯২০ ২৪৯৪০ ৩৪৫০০ | ১১০ ২২০ ২৩০ ৪০০ ৪৮০ | II0,II6 | আইইইই/এএনএসআই/ডিওই | 1০-৪.৫% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
অঙ্কন
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
