| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | WINLEY |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | ডি-১০/১২।47 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
| মূল্য: | $1000-$10000 |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000সেট/মাস |
| ট্রান্সফরমার প্রকার: | ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার | সক্ষমতা: | 10 কেভিএ অথবা কাস্টমাইজড |
|---|---|---|---|
| ঠান্ডা করার পদ্ধতি: | <i>ONAN;</i> <b>একটি উপর;</b> <i>Self-Cooled</i> <b>স্ব-শীতল</b> | তাপমাত্রা বৃদ্ধি: | 65° |
| প্রাথমিক ভোল্টেজ: | 12470V | সেকেন্ডারি ভোল্টেজ: | ২৪০/১২০ |
| মূল বস্তু: | সিলিকন ইস্পাত | দক্ষতা মান(গুলি): | DOE 2016 মান পূরণ করে, CSA মান পূরণ করে ANSI/IEEE মান পূরণ করে |
| লক্ষণীয় করা: | 10 কেভিএ মেরু মাউন্ট বিতরণ ট্রান্সফরমার,12470V 240V মাউন্ট করা ডিস্ট্রিবিউশন ট্রান্সফরমার,১০ কেভিএ একক পর্যায় বিতরণ ট্রান্সফরমার |
||

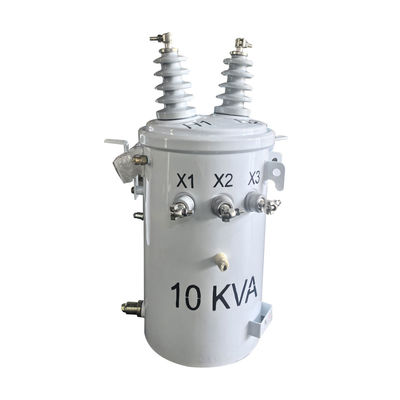

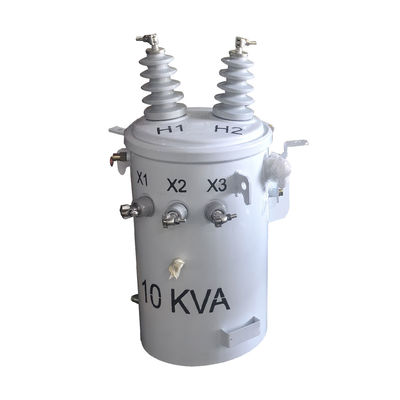

10 কেভিএ একক ফেজ পল মাউন্ট বিতরণ ট্রান্সফরমার 12470V থেকে 240V DOE 2016 CSA ANSI/IEEE
ট্রান্সফরমারটি একটি সিলিন্ডার সিলিং কাঠামো। প্রতিটি স্থির করা হয় গ্রাউন্ডিং ডিভাইস, হুক, সমর্থন lugs এবং একটি বা দুটি উচ্চ ভোল্টেজ বুশিং কভার উপর,ট্যাঙ্কের দেয়াল এবং চোখের বোল্টের উপর নিম্ন ভোল্টেজ বুশিংট্যাপ চেঞ্জারকে পাওয়ার অফ করার পর দেওয়া নির্দেশের ভিত্তিতে নিয়ন্ত্রিত করা উচিত।
পণ্যের পরিসীমা
এক-ফেজ পর্যন্ত 167 kVA
৩১৫ কেভিএ পর্যন্ত তিন-ফেজ
প্রাইমারি ভোল্টেজ ৩৬ কিলোভোল্ট পর্যন্ত
৪৮০ ভি পর্যন্ত সেকেন্ডারি ভোল্টেজ
ঠান্ডা করার ধরনঃ ONAN
উপলব্ধ তরলঃ খনিজ তেল এবং এস্টার তরল
মূল তথ্য
| ট্রান্সফরমার প্রকার | ওভারহেড ডিস্ট্রিবিউশন ট্রান্সফরমার, সাধারণ প্রকার |
| পর্যায় | একক পর্যায় |
| সক্ষমতা | ১০ কেভিএ |
| প্রাথমিক ভোল্টেজ | 12470 |
| প্রাথমিক ভোল্টেজ শ্রেণী | ২৫ কিলোভোল্ট শ্রেণী |
| সেকেন্ডারি ভোল্টেজ | 120/240 ভোল্ট (এল-এন-এল) |
| সেকেন্ডারি বিআইএল | ৩০ কেভি |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
| কুলিং ক্লাস | KNAN; স্ব-শীতল |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, সিএসএ মান পূরণ করে এএনএসআই/আইইইই মান পূরণ করে |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৪৮ ডিবিএ |
| ট্যাংক উপাদান | 304 স্টেইনলেস স্টীল |
| রেটিং | ডিওই ২০১৬ এর দক্ষতা রেটিং পূরণ/অতিরিক্ত |
| কার্যকারিতা | 98.৩০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- 47W |
| পূর্ণ লোড ক্ষতি (ওয়াট) | +/- 156W |
| মোট লোড ক্ষতি (ওয়াট) | +/- ২০৩ ওয়াট |
অঙ্কন
বিশেষ উল্লেখ
| ১০kva-৫০০kva একক পর্যায়ের তেল নিমজ্জিত ট্রান্সফরমার | ||||||
| নামমাত্র ক্যাপ্যাসিটি ((kVA) | উচ্চ | নিম্ন ভোল্টেজ (v) | সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট প্রতিবন্ধকতা (%) | কার্যকারিতা |
| ভোল্টেজ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
আনুষাঙ্গিক
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
