3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার আকার 3000Kva স্টেপ-ডাউন 12000V থেকে 630Y/364

ব্র্যান্ড নাম:	WINLEY
মডেল নম্বর:	S-5000/35
MOQ:	1 একক
মূল্য:	$5000-$150000
প্যাকেজিংয়ের বিবরণ:	প্লাইউড কেস
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE,ISO,UL

পর্যায়:

তিন ধাপে

সক্ষমতা:

৩০০০ কেভিএ

প্রাথমিক ভোল্টেজ:

12000V

সেকেন্ডারি ভোল্টেজ:

630Y/364 গ্রাউন্ডেড ওয়াই

ঘনত্ব:

60 Hz

তাপমাত্রা বৃদ্ধি:

কুলিং ক্লাস:

KNAN; KNAN; Self-Cooled স্ব-শীতল

ঘূর্ণন উপাদান:

যোগানের ক্ষমতা:

1000সেট/মাস

বিশেষভাবে তুলে ধরা:

630Y/364 প্যাড মাউন্ট ট্রান্সফরমার

3000 কেভিএ প্যাড মাউন্ট ট্রান্সফরমার

১২০০০ ভোল্ট প্যাড মাউন্টড ট্রান্সফরমার

পণ্যের বর্ণনা

৩ ফেজ প্যাড মাউন্ট ট্রান্সফরমার আকার 3000Kva স্টেপ-ডাউন 12000V থেকে 630Y/364

সংক্ষিপ্তসার

তিন ফেজ প্যাড মাউন্ট ট্রান্সফরমার লোড সুইচ এবং ফিউজকে ট্রান্সফরমারের উচ্চ ভোল্টেজ সাইডে ডুবিয়ে দেয়, ট্রান্সফরমারের কোর এবং রোলিংগুলি একই তেল ট্যাঙ্কে থাকে,উন্নত কাঠামোর সুবিধা রয়েছে, নির্ভরযোগ্য কর্মক্ষমতা, শক্তি সঞ্চয় এবং খরচ হ্রাস, নমনীয় ব্যবহার, শক্তিশালী অভিযোজনযোগ্যতা, এবং অর্থনৈতিক সুবিধা।

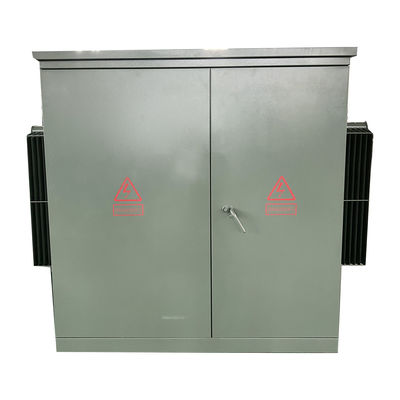

3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার আকার 3000Kva স্টেপ-ডাউন 12000V থেকে 630Y/364 0

মূল তথ্য

ট্রান্সফরমার প্রকার	প্যাড মাউন্ট, কম্পার্টমেন্টাল টাইপ
পর্যায়	তিন ধাপ
সক্ষমতা	৩ এমভিএ (৩০০০ কেভিএ)
ভেক্টর গ্রুপ	DYN1
প্রাথমিক ভোল্টেজ	১২০০০ ভোল্ট
প্রাথমিক ফ্যাসর	ডেল্টা
সেকেন্ডারি ভোল্টেজ	630Y/364 গ্রাউন্ডড ওয়াই
ঘনত্ব	৬০ হার্জ
তাপমাত্রা বৃদ্ধি	৬৫°সি
আইসোলেশন রেটিং	ক্লাস ই আইসোলেশন - 120°C, 248°F
কুলিং ক্লাস	KNAN; স্ব-শীতল
প্রতিরোধ	50.0-7.5% সাধারণ, লক্ষ্যমাত্রা 5.75%
কার্যকারিতা মানদণ্ড (গুলি)	ডিওই ২০১৬ স্ট্যান্ডার্ড পূরণ করে, সিএসএ স্ট্যান্ডার্ড পূরণ করে এএনএসআই/আইইইই স্ট্যান্ডার্ড পূরণ করে
কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন)	কে-১ (স্ট্যান্ডার্ড)
তরল (তেল) ক্ষমতা*	৩৩০ গ্যালন
ঘূর্ণন উপাদান	তামা
পরিবেষ্টন তাপমাত্রা রেটিং	৪০°সি
পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা	-40°C থেকে +40°C (-50°F থেকে +104°F)
শব্দ স্তর	৬৩ ডিবিএ
উচ্চতা (উচ্চতা)	সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার)
মূল উপাদান	শস্যমুখী ইস্পাত
ট্যাংক উপাদান	লেপযুক্ত ইস্পাত
ঘরের রেটিং	NEMA 3R আবহাওয়া প্রতিরোধী ওয়্যারিং ক্যাবিনেট, সিলড ট্যাংক
মাত্রা*	৯০ ওয়াট x ৮০ ডি x ৮৩-এইচ
শুকনো ওজন (অয়েল ছাড়াই) *	5৮১০ পাউন্ড

কাঠামো

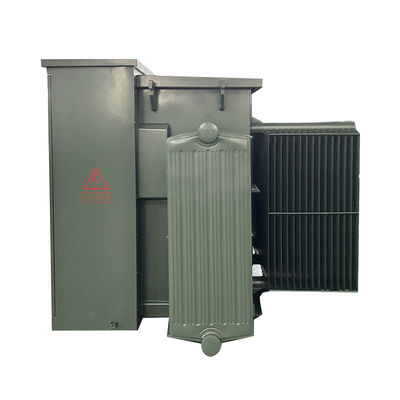

3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার আকার 3000Kva স্টেপ-ডাউন 12000V থেকে 630Y/364 1

টেকনিক্যাল ডায়াগ্রাম

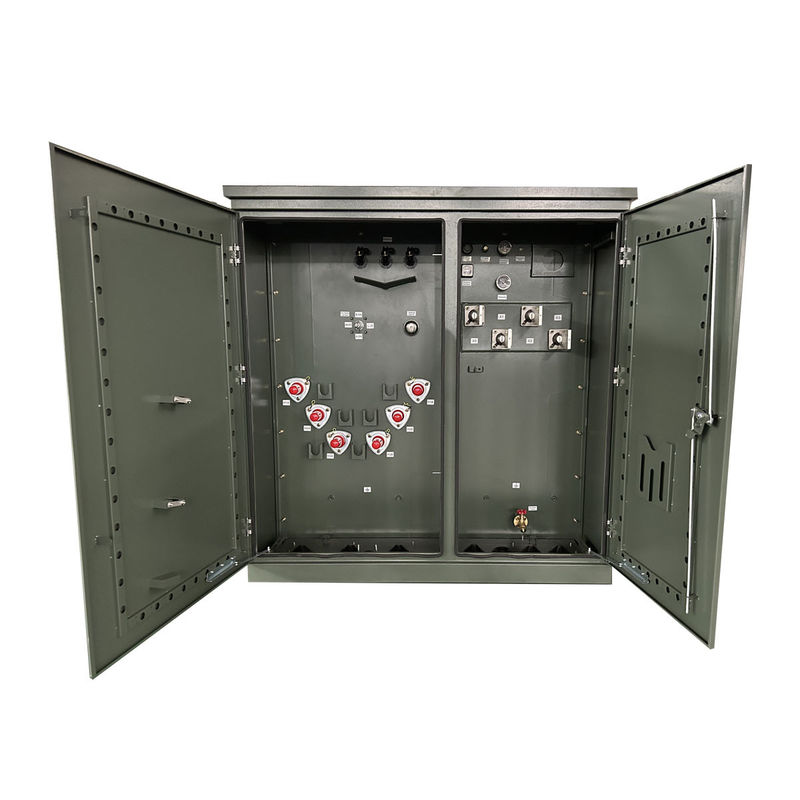

3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার আকার 3000Kva স্টেপ-ডাউন 12000V থেকে 630Y/364 2

স্পেসিফিকেশন

থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার
নামমাত্র শক্তি (কেভিএ)	উচ্চ ভোল্টেজ (কেভি)	নিম্ন ভোল্টেজ (V)	ক্ষতি (W)
নামমাত্র শক্তি (কেভিএ)	উচ্চ ভোল্টেজ (কেভি)	নিম্ন ভোল্টেজ (V)	লোড ছাড়াই ক্ষতি (ডাব্লু)	লোড হ্রাস (ডাব্লু)
৭৫ কেভিএ	24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের	১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট	180	1250
112.5 কেভিএ			200	1500
১৫০ কেভিএ			280	2200
২২৫ কেভিএ			400	3050
৩০০ কেভিএ			480	3650
৫০০ কেভিএ			680	5100
৭৫০ কেভিএ			980	7500
১০০০ কেভিএ			1150	10300
১৫০০ কেভিএ			1640	14500
২০০০ কেভিএ			2160	20645
২৫০০ কেভিএ			2680	23786
৩০০০ কেভিএ			3300	25300
৩৭৫০ কেভিএ			4125	27875
৫০০০ কেভিএ			5200	30000

প্রয়োগ

একটি প্যাডমাউন্ট বা প্যাড-মাউন্ট ট্রান্সফরমার একটি কংক্রিট প্যাডে মাউন্ট করা একটি লক করা ইস্পাত ক্যাবিনেটে স্থল মাউন্ট করা বৈদ্যুতিক শক্তি বিতরণ ট্রান্সফরমার।যেহেতু সব শক্তিযুক্ত সংযোগ পয়েন্ট নিরাপদে একটি গ্রাউন্ডেড ধাতু ঘর মধ্যে আবৃত করা হয়, একটি প্যাডমাউন্ট ট্রান্সফরমার এমন জায়গায় ইনস্টল করা যেতে পারে যেখানে বেড়াযুক্ত ঘরের জন্য জায়গা নেই।

উৎপাদন প্রক্রিয়া

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?

একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।

2প্রশ্ন: লিড টাইম কত?

উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।

3প্রশ্ন: গ্যারান্টি কতদিন?

উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা হয়, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4প্রশ্ন: OEM/ODM পাওয়া যায়?

উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড সেবা:

a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

b. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো মুদ্রণ করুন।

d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।

5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?

উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিত উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
