ব্র্যান্ড নাম: | WINLEY |
মডেল নম্বর: | এস-112.5/12 |
MOQ: | 1 একক |
মূল্য: | $5000-$150000 |
প্যাকেজিংয়ের বিবরণ: | প্লাইউড কেস |
অর্থ প্রদানের শর্তাবলী: | টি/টি |
112.5kva থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার বৈদ্যুতিক ট্রান্সফরমার 12000V থেকে 208V মেট Doe 2016 ANSI CSA স্ট্যান্ডার্ড
প্রাথমিক ভোল্টেজ:6.৩ কেভি-৩৫ কেভি অথবা অন্য
সেকেন্ডারি ভোল্টেজ:0.১২ কেভি-০.৬ কেভি অথবা অন্য
সংযোগের ধরন: Dyn11/YNyn0 অথবা অন্য
মানদণ্ড: ANSI/IEEE, CSA, DOE ২০১৬
পাওয়ার রেটিং: ১১২.৫ কেভিএ
সার্টিফিকেট: ইউএল, সিইউএল, সিএসএ, আইএসও, সিই
মূল তথ্য
পর্যায় | তিন ধাপ |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
সক্ষমতা | 112.5 কেভিএ |
ভেক্টর গ্রুপ | DYN1 |
প্রাথমিক ভোল্টেজ | ১২০০০ ভোল্ট |
সেকেন্ডারি ভোল্টেজ | 208Y/120 |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | KNAN; স্ব-শীতল |
কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ স্ট্যান্ডার্ড পূরণ করে, সিএসএ স্ট্যান্ডার্ড পূরণ করে এএনএসআই/আইইইই স্ট্যান্ডার্ড পূরণ করে |
কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
শব্দ স্তর | ৫৫ ডিবিএ |
উচ্চতা (উচ্চতা) | ৩৩০০ ফুট (১০০০ মিটার) সমুদ্রপৃষ্ঠের উপরে |
মূল উপাদান | শস্যমুখী ইস্পাত |
ট্যাংক উপাদান | লেপযুক্ত ইস্পাত |
কার্যকারিতা % | 99.০০% |
কাঠামো
টেকনিক্যাল ডায়াগ্রাম
স্পেসিফিকেশন
পণ্যের স্পেসিফিকেশন | ||||||||
নামমাত্র শক্তি (কেভিএ) |
উচ্চ ভোল্টেজ (কেভি) |
নিম্ন ভোল্টেজ (V) |
লোড ছাড়াই ক্ষতি (ডাব্লু) |
লোড হ্রাস (ডাব্লু) |
উচ্চতা (মিমি) |
গভীরতা (মিমি) |
প্রস্থ (মিমি) |
ওজন (কেজি) |
75 | 34.5 কেভোল্ট 4.১৬০ কেভোল্ট 12.৪৭ কেভোল্ট 13.২ কেভি 13.8 কেভি 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 অথবা অন্যদের |
২৭৭ ভোল্ট ৩৪৭ ভোল্ট ৪৮০ ভোল্ট ৬০০ ভোল্ট ১২০/২৪০ ভোল্ট ২০৮GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 |

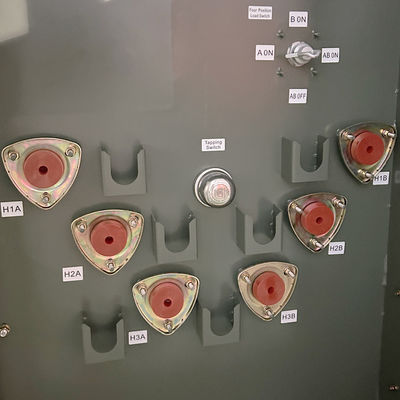

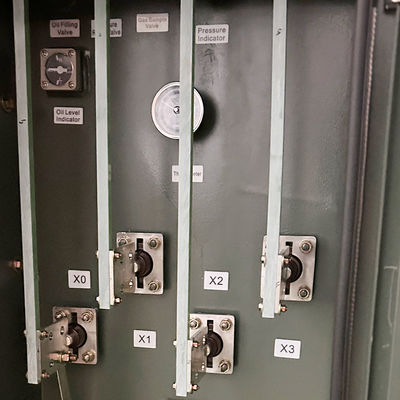

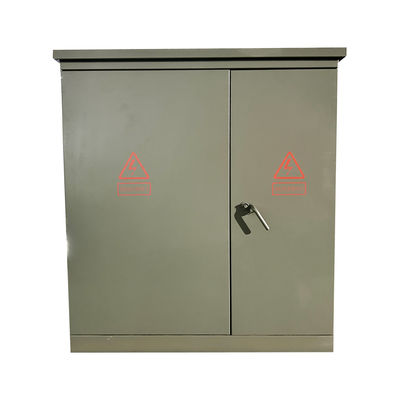

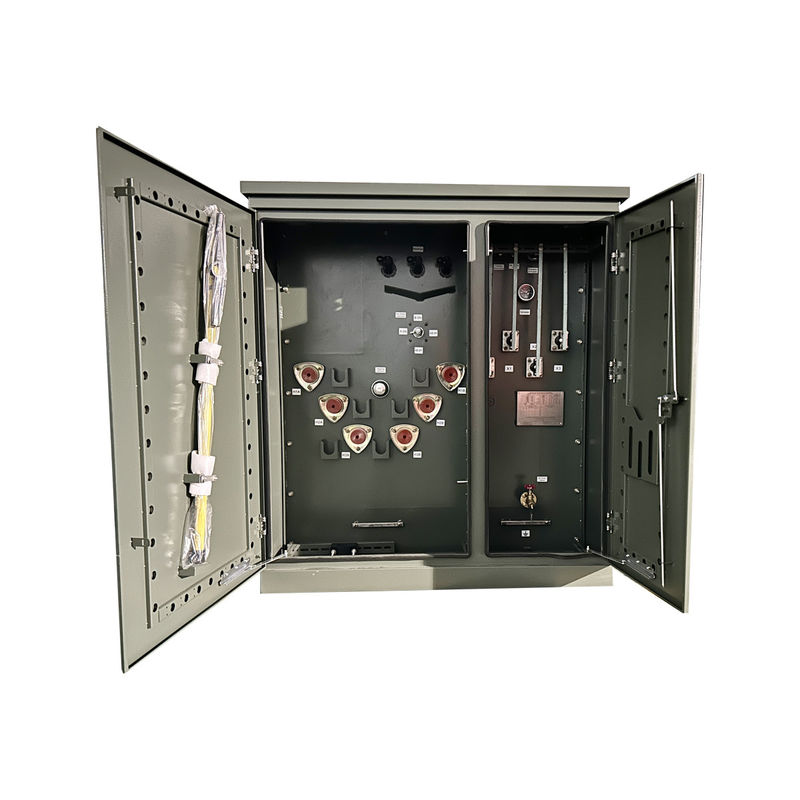

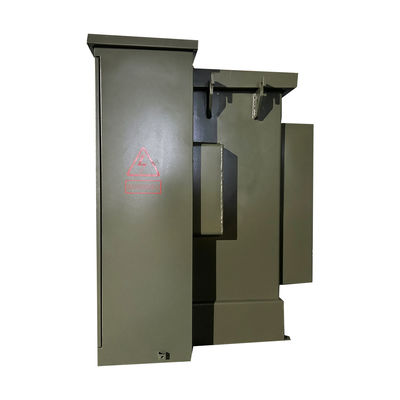

পণ্যের ছবি
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
![]() |
