112.5kva প্যাড ট্রান্সফরমার 3 ফেজ 13200V থেকে 208Y ট্রান্সফরমার মাউন্ট প্যাড

ব্র্যান্ড নাম:	WINLEY
মডেল নম্বর:	S-112.5/13.2
MOQ:	1 একক
মূল্য:	$5000-$150000
প্যাকেজিংয়ের বিবরণ:	প্লাইউড কেস
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

UL,cUL,CE,ISO

পর্যায়:

তিন ধাপে

সক্ষমতা:

112.5 কেভিএ

প্রাথমিক ভোল্টেজ:

13200V

সেকেন্ডারি ভোল্টেজ:

208Y/120

কে-ফ্যাক্টর রেটিং:

ঘূর্ণন উপাদান:

তামা/অ্যালুমিনিয়াম

কুলিং ক্লাস:

KNAN; KNAN; Self-Cooled স্ব-শীতল

পরিবেষ্টিত তাপমাত্রা রেটিং:

যোগানের ক্ষমতা:

1000সেট/মাস

বিশেষভাবে তুলে ধরা:

112.5kva প্যাড ট্রান্সফরমার

13200V থেকে 208Y প্যাড ট্রান্সফরমার

৩ ফেজ প্যাড ট্রান্সফরমার

পণ্যের বর্ণনা

112.5kva প্যাড ট্রান্সফরমার 3 ফেজ 13200V থেকে 208Y ট্রান্সফরমার মাউন্ট প্যাড

আমাদের উৎপাদিত তিনটি ফেজ প্যাড মাউন্ট ট্রান্সফরমারগুলি ইউএল সার্টিফিকেশন পেয়েছে।আমাদের পণ্যগুলি উত্তর আমেরিকা, ফিলিপাইন এবং অন্যান্য দেশে প্রচুর পরিমাণে রপ্তানি করা হয়।.

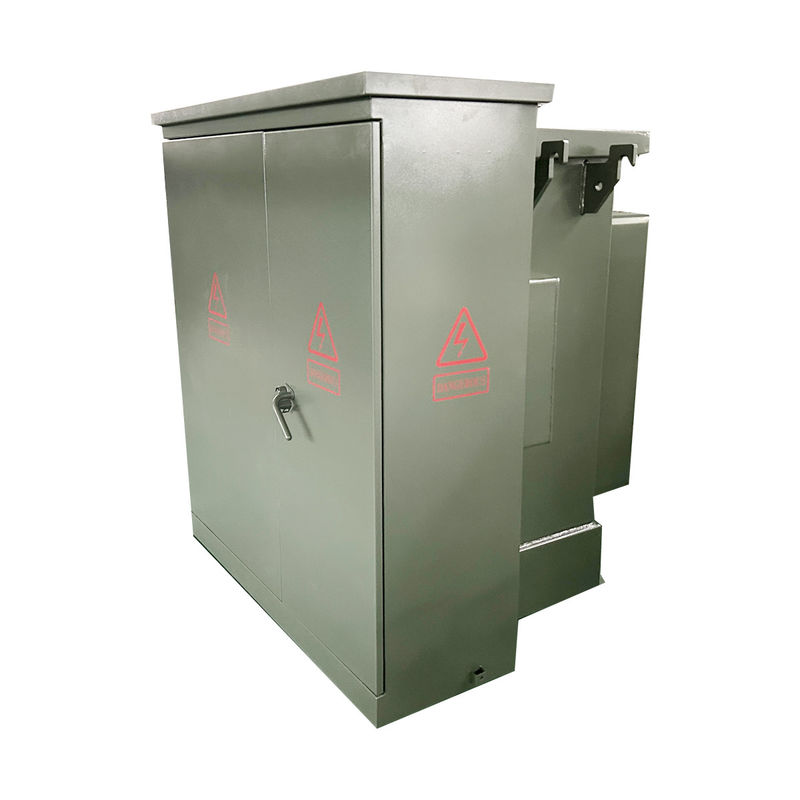

112.5kva প্যাড ট্রান্সফরমার 3 ফেজ 13200V থেকে 208Y ট্রান্সফরমার মাউন্ট প্যাড 0

মূল তথ্য

ট্রান্সফরমার প্রকার	প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ
ট্রান্সফরমার ফিড টাইপ	লুপ ফিড
পর্যায়	তিন ধাপ
সক্ষমতা	112.5 কেভিএ
ভেক্টর গ্রুপ	DYN1
প্রাথমিক ভোল্টেজ	১৩২০০ ভোল্ট
সেকেন্ডারি ভোল্টেজ	208Y/120
ঘনত্ব	৬০ হার্জ
তাপমাত্রা বৃদ্ধি	৬৫°সি
আইসোলেশন রেটিং	ক্লাস ই আইসোলেশন - 120°C, 248°F
কুলিং ক্লাস	KNAN; স্ব-শীতল
কার্যকারিতা মানদণ্ড (গুলি)	ডিওই ২০১৬ মান পূরণ করে, সিএসএ মান পূরণ করে এএনএসআই/আইইইই মান পূরণ করে
কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন)	কে-১ (স্ট্যান্ডার্ড)
ঘূর্ণন উপাদান	তামা
পরিবেষ্টন তাপমাত্রা রেটিং	৪০°সি
পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা	-40°C থেকে +40°C (-50°F থেকে +104°F)
শব্দ স্তর	৫৫ ডিবিএ
উচ্চতা (উচ্চতা)	সমুদ্রপৃষ্ঠ থেকে ৩৩০০ ফুট (১০০০ মিটার)
মাত্রা*	৬০ ওয়াট x ৪২-ডি x ৬৮-এইচ
শুকনো ওজন (অয়েল ছাড়াই) *	৯০০ পাউন্ড
মোট ওজন (তরল ভরা) *	2৫০০ পাউন্ড
কার্যকারিতা %	99.০৫%
লোড হ্রাস নেই (ওয়াটে)	+/- 250W
পূর্ণ লোড ক্ষতি (ওয়াট) 100%	+/- ১,২৮০ ওয়াট

কাঠামো

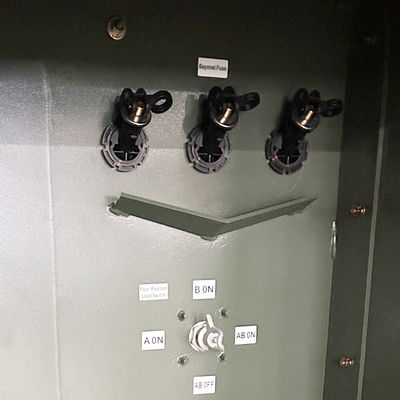

112.5kva প্যাড ট্রান্সফরমার 3 ফেজ 13200V থেকে 208Y ট্রান্সফরমার মাউন্ট প্যাড 1

টেকনিক্যাল ডায়াগ্রাম

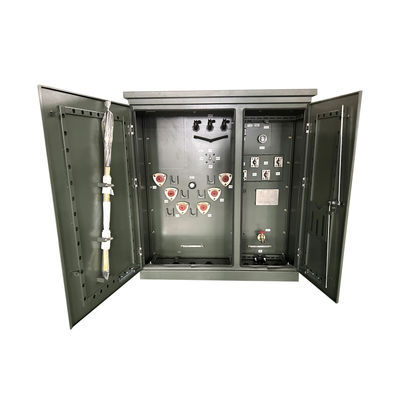

112.5kva প্যাড ট্রান্সফরমার 3 ফেজ 13200V থেকে 208Y ট্রান্সফরমার মাউন্ট প্যাড 2

কারখানার পরীক্ষা

ঘূর্ণন প্রতিরোধের পরীক্ষা
আইসোলেশন প্রতিরোধের পরীক্ষা
ভোল্টেজ অনুপাত ত্রুটি পরীক্ষা
শর্ট সার্কিট প্রতিরোধের পরীক্ষা
লোড ছাড়াই ক্ষতি (ওয়াট) পরীক্ষা
লোড লস (ওয়াট) পরীক্ষা
ইন্ডাক্ট ভোল্টেজ প্রতিরোধ পরীক্ষা
পৃথক উৎস ভোল্টেজ প্রতিরোধ পরীক্ষা
চাপ অখণ্ডতা পরীক্ষা পরীক্ষা

স্পেসিফিকেশন

পণ্যের স্পেসিফিকেশন
নামমাত্র শক্তি (কেভিএ)	উচ্চ ভোল্টেজ (কেভি)	নিম্ন ভোল্টেজ (V)	লোড ছাড়াই ক্ষতি (ডাব্লু)	লোড হ্রাস (ডাব্লু)	উচ্চতা (মিমি)	গভীরতা (মিমি)	প্রস্থ (মিমি)	ওজন (কেজি)
75	34.5 কেভোল্ট 4.১৬০ কেভোল্ট 12.৪৭ কেভোল্ট 13.২ কেভি 13.8 কেভি 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 অথবা অন্যদের	২৭৭ ভোল্ট ৩৪৭ ভোল্ট ৪৮০ ভোল্ট ৬০০ ভোল্ট ১২০/২৪০ ভোল্ট ২০৮GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

পণ্যের ছবি

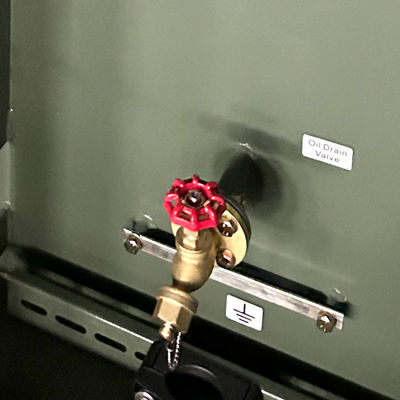

112.5kva প্যাড ট্রান্সফরমার 3 ফেজ 13200V থেকে 208Y ট্রান্সফরমার মাউন্ট প্যাড 3

উৎপাদন প্রক্রিয়া

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?

একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।

2প্রশ্ন: লিড টাইম কত?

উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।

3প্রশ্ন: গ্যারান্টি কতদিন?

উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4প্রশ্ন: OEM/ODM পাওয়া যায়?

উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড সেবা:

a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

b. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো মুদ্রণ করুন।

d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।

5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?

উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
